20 Interne Komponenten des PoolManagers®
20

Interne Komponenten des PoolManagers

Achtung Lebensgefahr!
Das Öffnen des PoolManager
Fachpersonal durchzuführen.
Dies gilt sowohl für das Abnehmen des Klemmraum-Deckels als auch für das Öffnen der Geräte-Front mit dem
Display.
20.1

Frontplatine

Die folgende Abbildung zeigt die relevanten Bauteil-Positionen auf der Frontplatine.

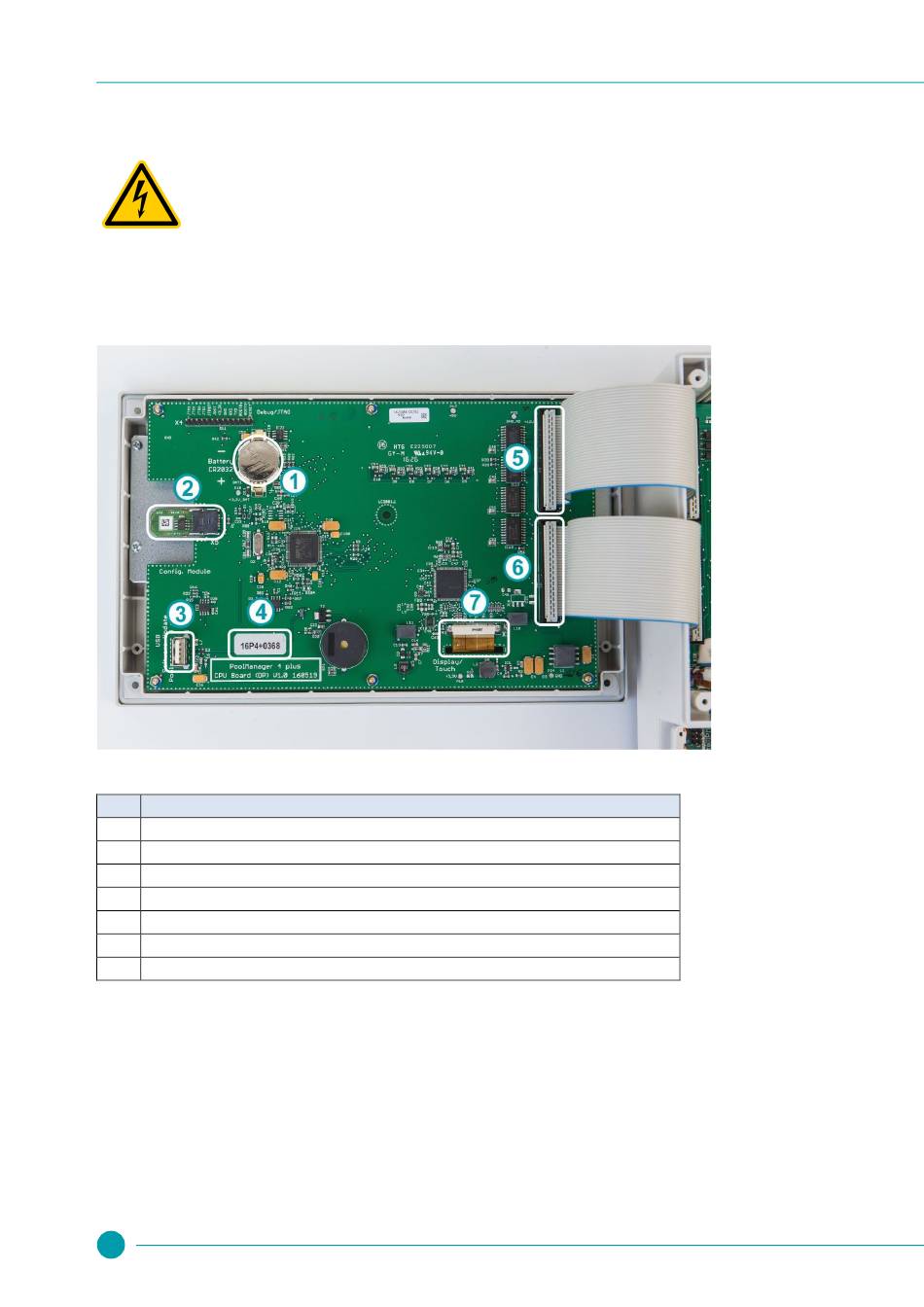

Abbildung 2 Bauteil-Positionen auf der Frontplatine
Nr. Beschreibung
1 Puffer-Batterie Typ CR2032
2 Konfigurationsmodul zur Konfiguration der Gerätevariante
3 USB-Schnittstelle für Software-Update
4 Serien-Nr. (z.B. B06CB0031)
5 Verbindungsstecker 1 zur Grundplatine
6 Verbindungsstecker 2 zur Grundplatine
7 Verbindungsstecker zum Display und Touch Screen
52
-Gehäuses ist unbedingt nur im stromlosen Zustand und von geschultem
®
®
