19 Externe Anschlüsse
19
Externe Anschlüsse
Achtung Lebensgefahr!
Das Öffnen des PoolManager
Fachpersonal durchzuführen.
Dies gilt sowohl für das Abnehmen des Klemmraum-Deckels als auch für das Öffnen der Geräte-Front mit dem
Display.

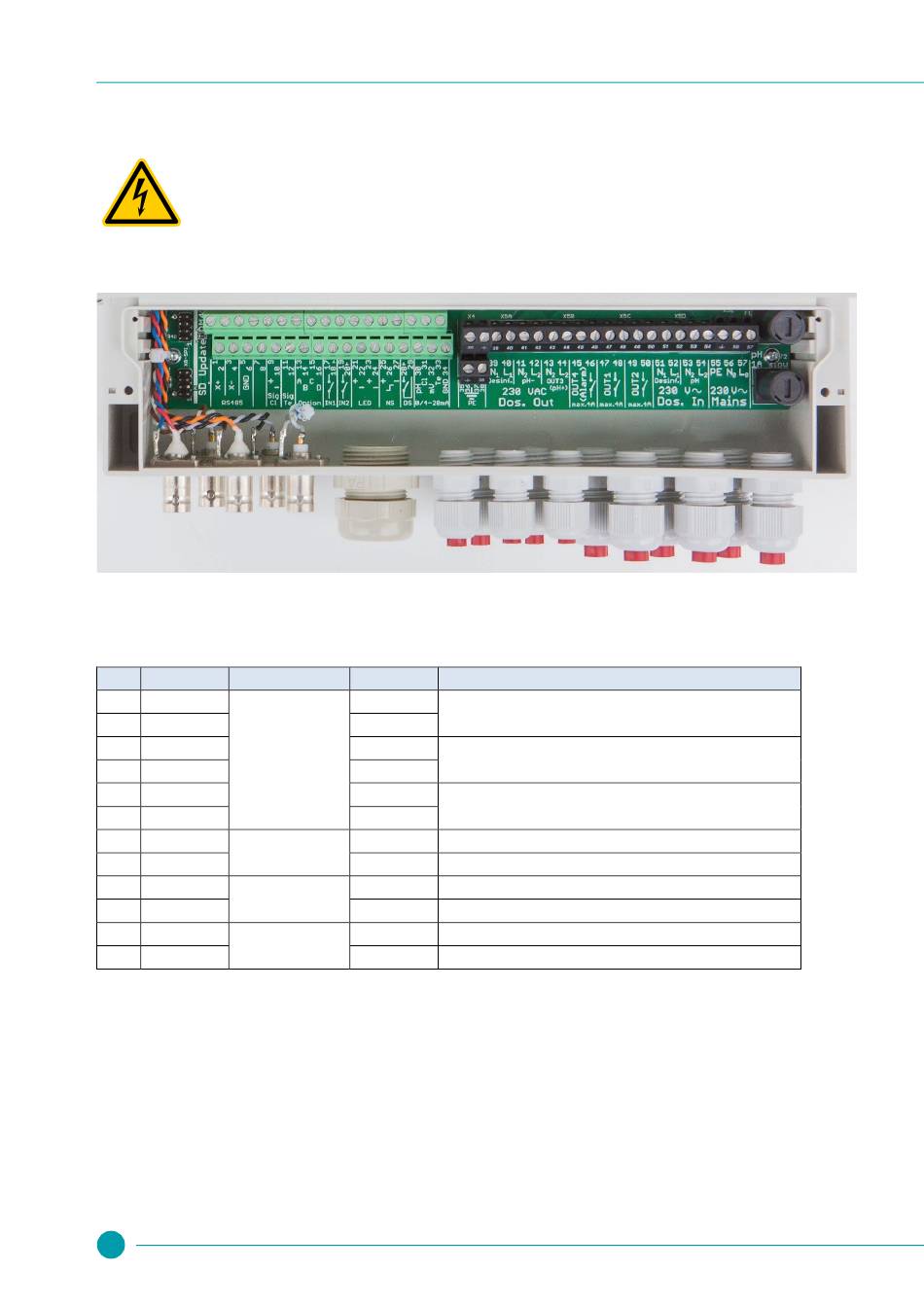

Die nachfolgende Abbildung zeigt die Anschlussklemmen auf der Grundplatine:
Abbildung 1: Anschlussklemmen
19.1
Signalklemmen (grüner Klemmenblock links)
Nr.
Pos.
Funktion
1
Oben
RS-485
2
Unten
3
Oben
4
Unten
5
Oben
6
Unten
7
Oben
Bus CAN
8
Unten
9
Oben
Chlor-Elektrode
10
Unten
11
Oben
Temperatur-
sensor
12
Unten
48
-Gehäuses ist unbedingt nur im stromlosen Zustand und von geschultem
®
Signal
Bemerkungen
X+
Wird nicht verwendet
X+
X-
Wird nicht verwendet
X-
GND
Wird nicht verwendet
GND
CAN HI
Wird nicht verwendet
CAN LO
Wird nicht verwendet
Cl+
Wird nicht verwendet
Cl-
Wird nicht verwendet
Temp. +
Temperatursensor (PT1000 oder KTY83) +
Temp. -
Temperatursensor (PT1000 oder KTY83) -
