LLD-150-PROF2 Handbuch

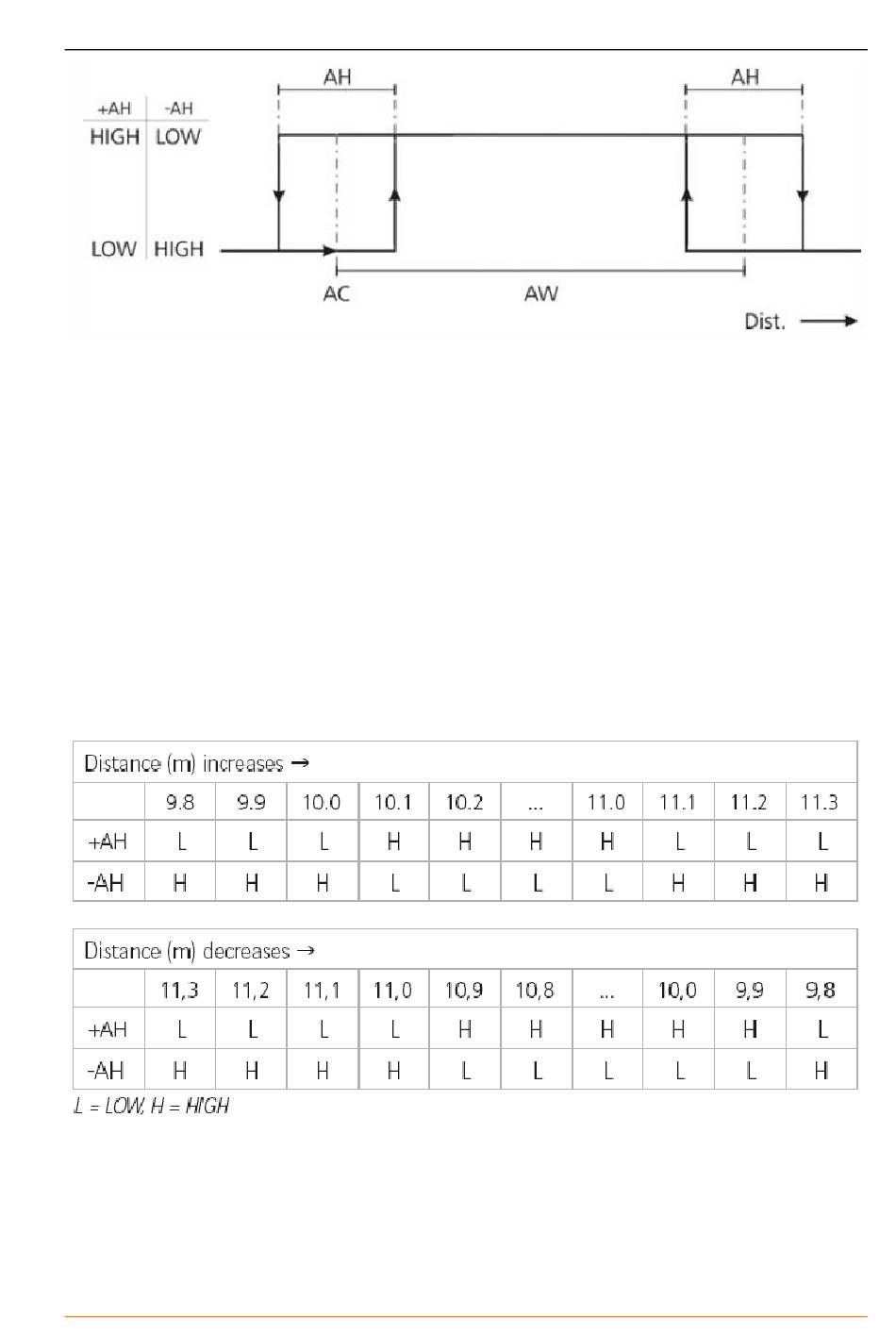

Abbildung 8 : Digitaler Schaltausgang mit positiver und negativer Hysterese
Bei negativer AH schaltet der Ausgang entsprechend invertiert.
Beispiel:
Angenommen wird die Überwachung eines sich bewegenden Objektes in
einem Fenster von 10 m bis 11 m. Die Hysterese soll 0,2 m betragen.
AC10
AH0,2
AW1
Das Verhalten des digitalen Schaltausgangs bei Auftreten einer Fehlermeldung
(E15, E16, E17, E18) lässt sich mittels Parameter SE anpassen (8.13, SE –
display/set error mode [0/1/2])
Aus und Eingänge
Seite 39
