LLD-150-PROF2 Handbuch
kurze Distanzen etabliert. Über längere Distanzen ist sie störanfällig, vor allem
in Umgebung von hohen elektromagnetischen Störstrahlungen. Sie sollte
deshalb lediglich zur Konfiguration des LLD-150-PROF2 genutzt werden. Nutzen
Sie das Programmierkabel
Konfiguration.
Nach erfolgter Konfiguration ist das Programmierkabel zu entfernen und der
Anschluss mit dem Verschluss-Stopfen zu schützen.
Hinweis: Führen Sie bitte die Konfiguration aus bevor Sie den Profibus
anschließen. Nach Verbindung mit Profibus-Master wird die
Empfangsleitung der seriellen Schnittstelle RS232 deaktiviert.
Bitte beachten Sie die RS232-Norm. Die RS232 Leitungen dürfen maximal auf
15 m verlängert werden.

Tabelle 5 : Pinbelegung serielle Schnittstelle RS232

Pin Bezeichnung
1 RxD
2 TxD
3 GND
Hinweis: Nach erfolgter Programmierung ist das RS232-Kabel zu
entfernen und der RS232-Kabelflansch durch den beiliegenden
Verschluss-Stopfen gegen eindringenden Schmutz zu schützen. Sollte
das offene Kabel am Gerät verbleiben, ist es mit einer
Abschlussschaltung zu versehen.
TxD Pin 2
RxD Pin 1
GND Pin 3

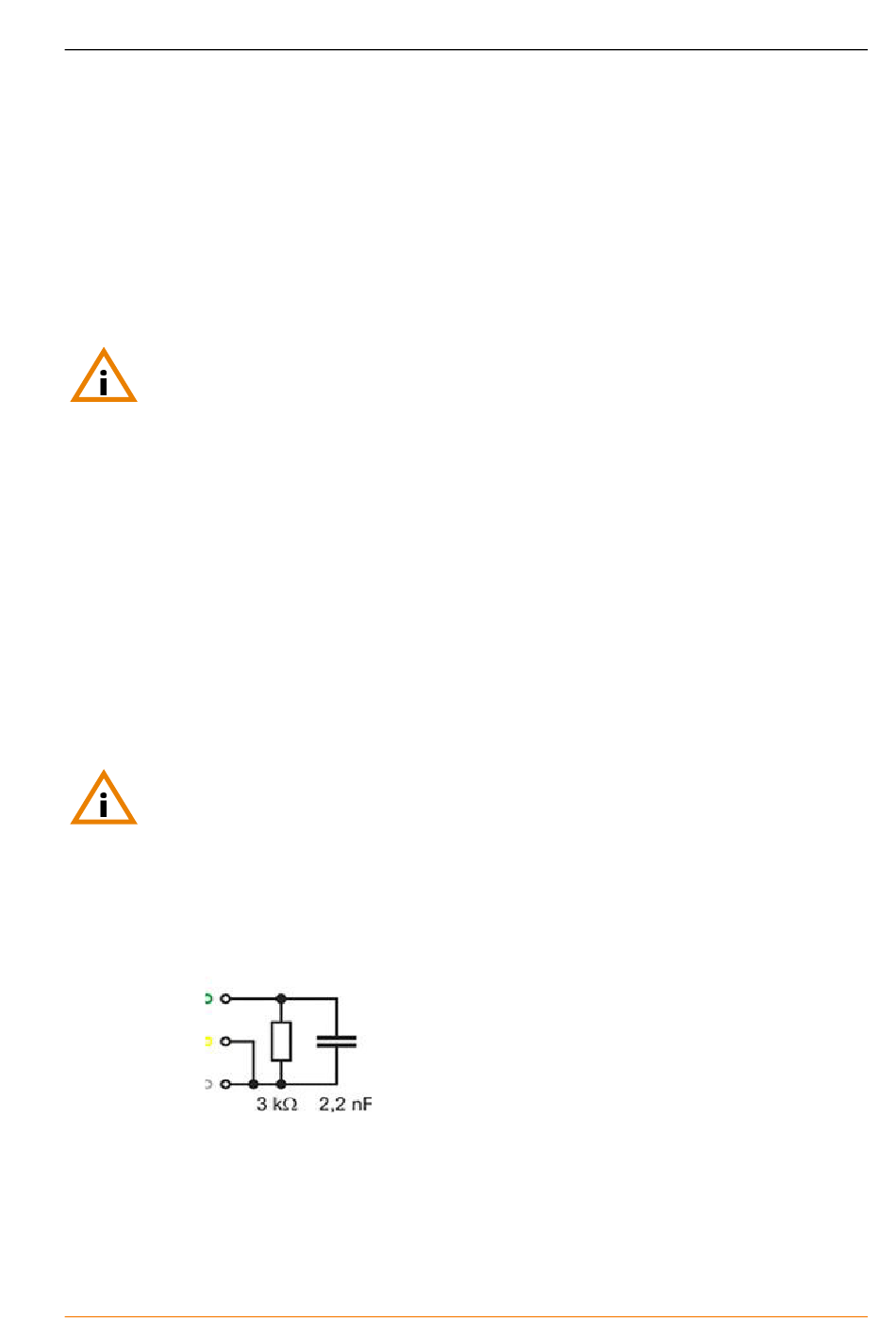

Abbildung 6 : Abschluss RS232

und
Farbe Bemerkung
braun Empfangsleitung
weiß Sendeleitung
blau Bezugspotential
Offene Datenleitungen sind unbedingt zu
vermeiden, da sie auf Störeinflüsse empfindlich
reagieren (EMV).
Bei nicht
Abschlussschaltung zu empfehlen.
Diese muss durch den Kunden realisiert werden
(Schaltbild links).
Elektrischer Anschluss
das Programm
beschalteter
LDMTool zur
RS232 ist eine
Seite 17
