Mechanischer Aufbau
Mechanischer Aufbau
4
Das Gehäuse besteht aus robustem, korrosionsbeständigem Aluminium-Strangguss mit korrosionsbeständigen Front- und
Rückdeckeln. In der Grundplatte befinden sich 4 Löcher zur Befestigung des Gerätes.

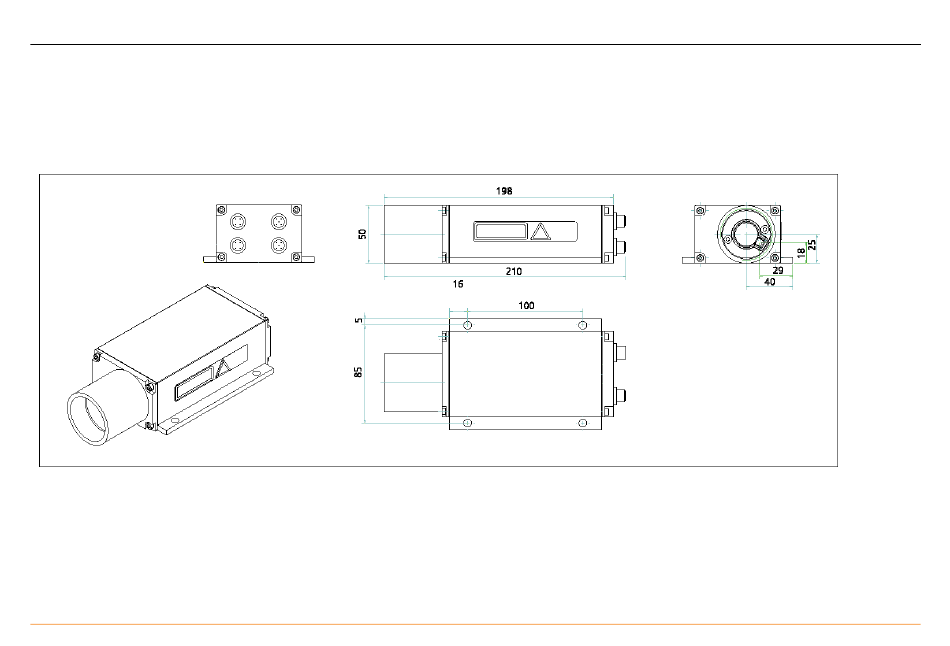

Abbildung 3 : Technische Zeichnung
Zum Schutz der Optiken vor Staub, Berührung, mechanischen Einflüssen usw. ist am Gehäuse ein Staurohr befestigt. Optional
sind verschiedene Schutzfenster und optische Filter verfügbar. Bei einem unqualifizierten Entfernen des Staurohrs wird der
korrekte Messbetrieb nicht mehr garantiert!
Seite 13
