LLD-150-PROF2 Handbuch
Mechanischer Aufbau
Am Rückdeckel befindet sich die Interfacebuchse. Es sind verschieden lange
Interfacekabel lieferbar (Standard 2 m, optional 5 oder 10 m).

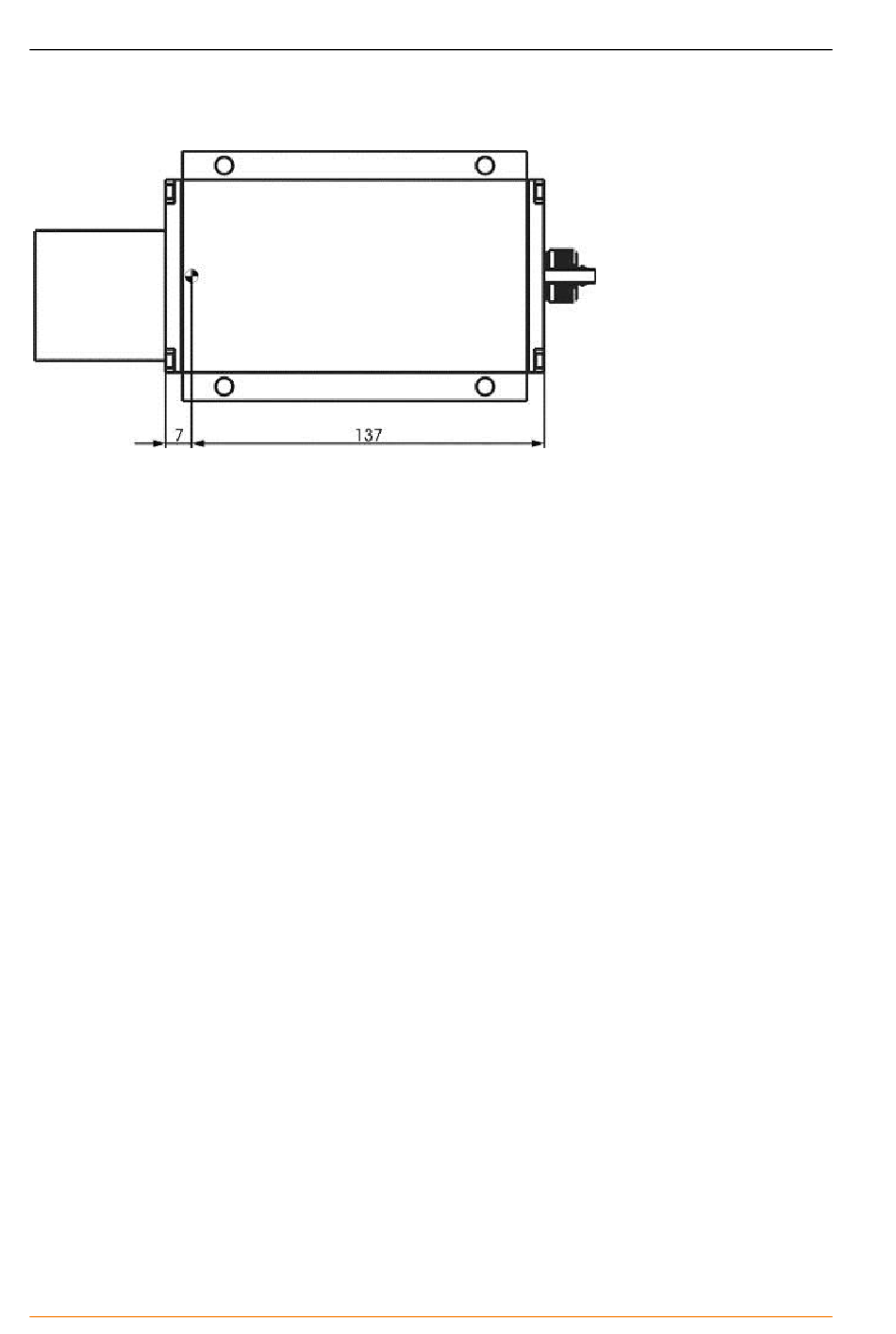

Abbildung 4 : Lage des Nullpunktes
Der
Nullpunkt
des
LLD-150-PROF2
befindet
sich
7
mm
hinter
der Außenfläche des Frontdeckels bzw. 137 mm vor der Außenfläche
des Rückdeckels im Geräteinneren. Der Nullpunkt ist konstruktiv begründet
und kann mit dem Parameter OF kompensiert werden (siehe Kapitel 8.22
OF – display/set distance offset)
Seite 14
