Elektrischer Anschluss

5
5.1 Anschlüsse an der Geräterückseite
Die Anschlüsse befinden sich auf der Rückseite des Messgerätes. Dabei
handelt es sich um 4 zum Gehäuse nach IP 65 abgedichtete Buchsen für
schirmbare Rundsteckverbinder in Metallausführung der Firma Binder oder
kompatibel. Der Einsatz dieser Steckverbinder garantiert eine optimale
Schirmung sowie eine hohe IP-Schutzart.
Folgende Anschlusssteckverbinder sind zu verwenden:
Tabelle 2 : Anschlüsse des LLD-150-PROF2
Anzahl Typ Stechverbinder
1 Kabelstecker 4-pol.
(Binder Serie 715 B-Codierung)
1 Kabeldose 4-pol. *)
(Binder Serie 715 B-Codierung)
1 Kabelstecker 5-pol.
(Binder Serie 713)
1 Kabeldose 5-pol.
(Binder Serie 713)
*) bis Dezember 2006 4-pin Kabelstecker
Hinweis: Es sind verschiedene Steckverbinder und Kabel lieferbar.
Bitte beachten Sie, dass nur abgeschirmte Steckverbinder und
abgeschirmte Kabel zu verwenden sind.
Profibus DP
Ausgang
Profibus DP
Eingang

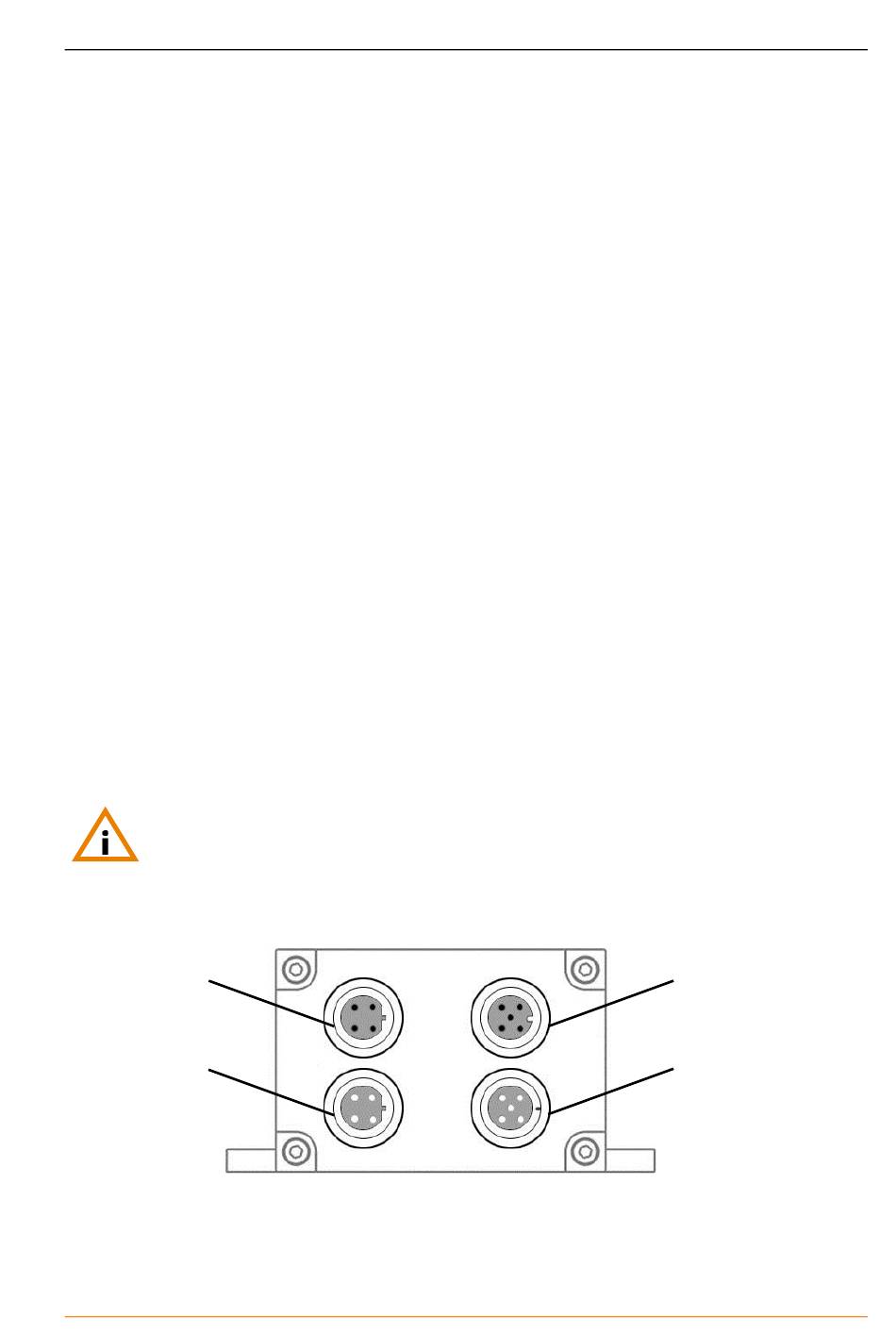

Abbildung 5 : Messgeräte-Anschlüsse
Elektrischer Anschluss
Verwendung
Profibus DP Ausgang
Profibus DP Eingang
RS232
Stromversorgung,
Triggereingang und
Schaltausgang
RS232
Strom-
versorgung,
Trigger und
Schaltausgang
Seite 15
