Siemens SIMATIC PCS 7 Anwendungsbeispiele Seite 21

3 Projektierung der Logic Matrix
3.3 Konfigurieren der Verbindung von Cause/Effect zu einer Messstelle
3. Rechtsklicken Sie in der Zeile „Output-Tag" auf den zweiten Effect und wählen
Sie „Output-Tag selektieren...".

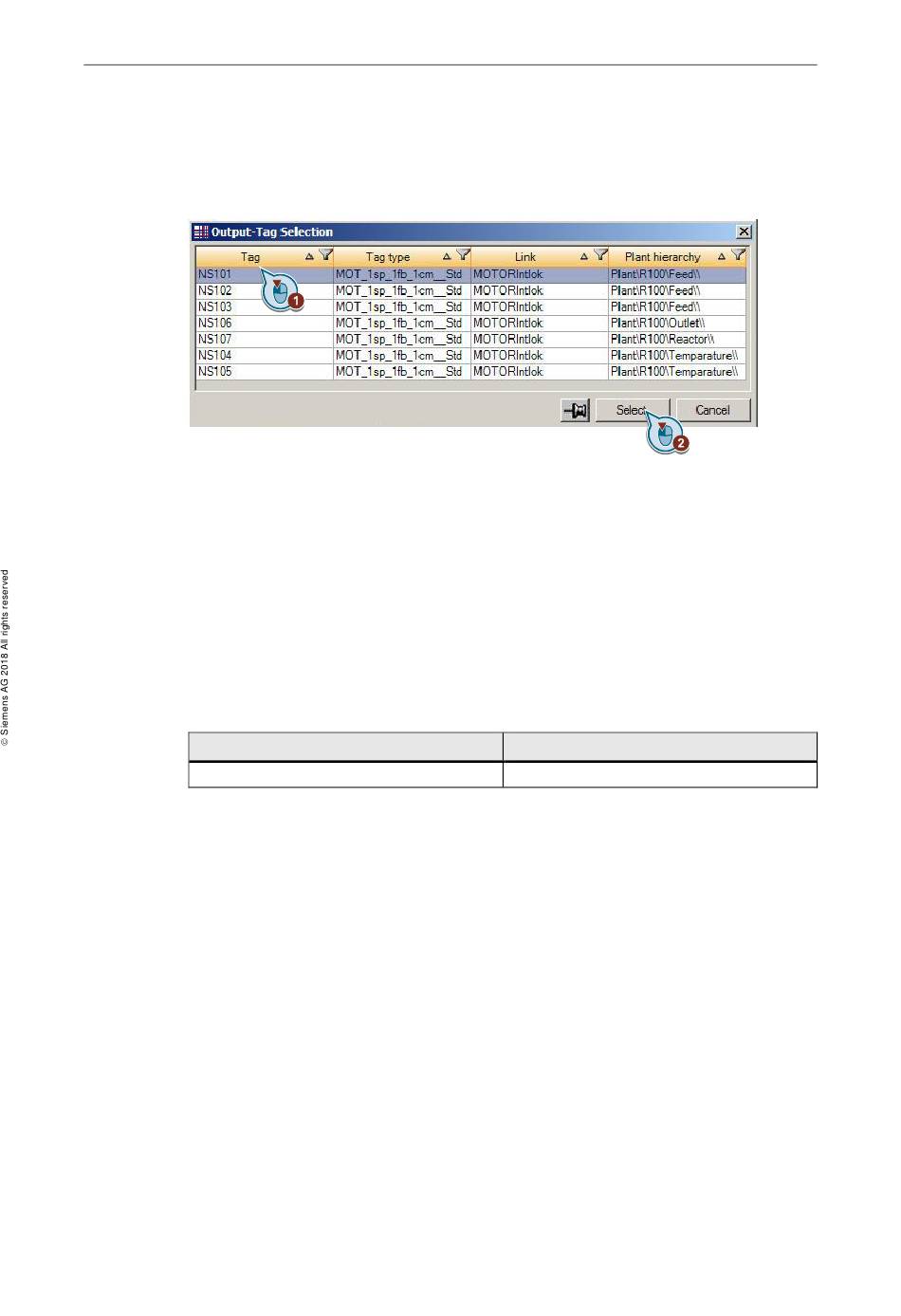

Das Fenster „Output-Tag Selektion" öffnet sich.
4. Selektieren Sie den Tag „NS101" und klicken Sie anschließend auf
„Selektieren".
5. Tragen Sie am Schnittpunkt des angelegten Cause und des Effects ein „N" für
eine nicht speichernde logische Verknüpfung ein.
6. Wiederholen Sie die Schritte 1 bis 5 für die Tags „YS102" und „NS102",
„YS103" und „NS103" sowie „YS104" und"NS106".
Die Causes, Effects und logischen Verknüpfungen für Beispiel 1 sind jetzt
angelegt.
Causes und Effects am Beispiel 2
Der Füllstandssensor „LS103" stoppt und verriegelt den Antrieb des Rührwerks
„NS107".
LS103 aktiv
Vorgehensweise Beispiel 2
Für das Stoppen und das Verriegeln des Rührwerks ist neben dem Output-Tag für
den Antrieb, der bereits im Beispiel 1 angelegt wurde, ein Input-Tag für die digitale
Monitoring Messstelle „LS103" notwendig.
1. Öffnen Sie die Logic Matrix „R100" mit dem Logic Matrix Editor.
2. Wählen Sie den Menübefehl „Bearbeiten > Links...".
Es öffnet sich der Link Editor im Register „Cause Links".
3. Klicken Sie auf die Schaltfläche „Neuer Link".
Ein neuer Link mit dem Namen „Link1" wird eingefügt.
4. Wählen Sie diesen Link an.
5. Tragen Sie im Feld „Namen" „DOMON" ein.
6. Tragen Sie im Feld „Angezeigter Name" „Digital Monitoring" ein.
7. Wählen Sie im Bereich „Gültigkeitsbereich" die Option „Messstellentyp" an.
8. Wählen Sie als Messstellentypen „DMON__Std" aus.
PCS 7 Logic Matrix
Beitrags-ID: 109482621, V1.1,
Cause
06/2018
Effect
NS107 gestoppt und verriegelt
21
