Watts BT-HCM02-RF Bedienungsanleitung Seite 32

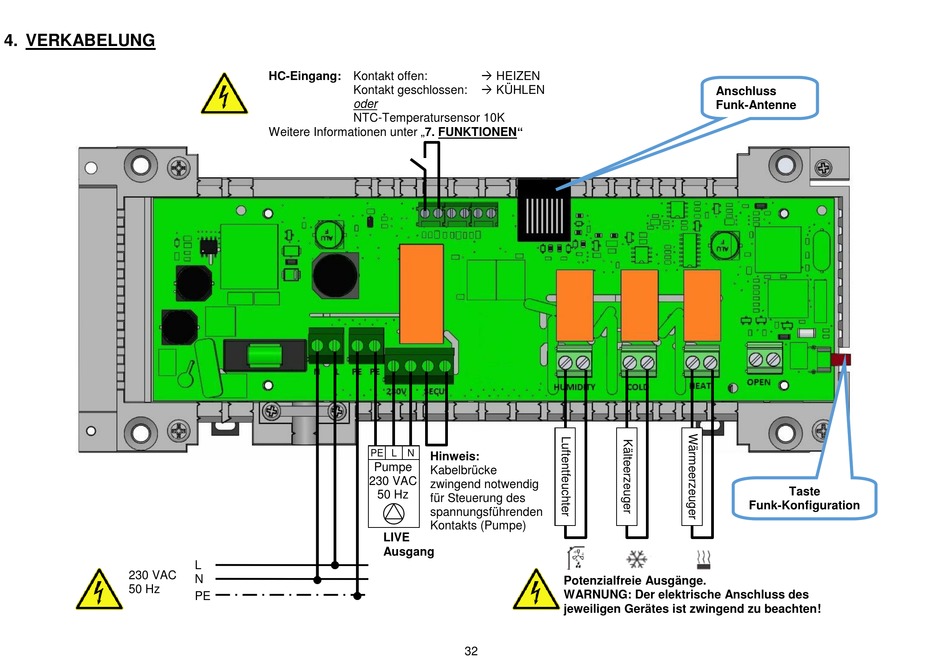

4. VERKABELUNG
230 VAC
50 Hz
HC-Eingang: Kontakt offen:
Kontakt geschlossen:
oder
NTC-Temperatursensor 10K
Weitere Informationen unter „7. FUNKTIONEN"
PE
Pumpe
230 VAC
L
N
PE
 HEIZEN
 KÜHLEN
L N
Hinweis:
Kabelbrücke
zwingend notwendig
50 Hz
für Steuerung des
spannungsführenden
Kontakts (Pumpe)
LIVE
Ausgang
32
Anschluss
Funk-Antenne
Potenzialfreie Ausgänge.
WARNUNG: Der elektrische Anschluss des
jeweiligen Gerätes ist zwingend zu beachten!
ion
Taste
Funk-Konfiguration
