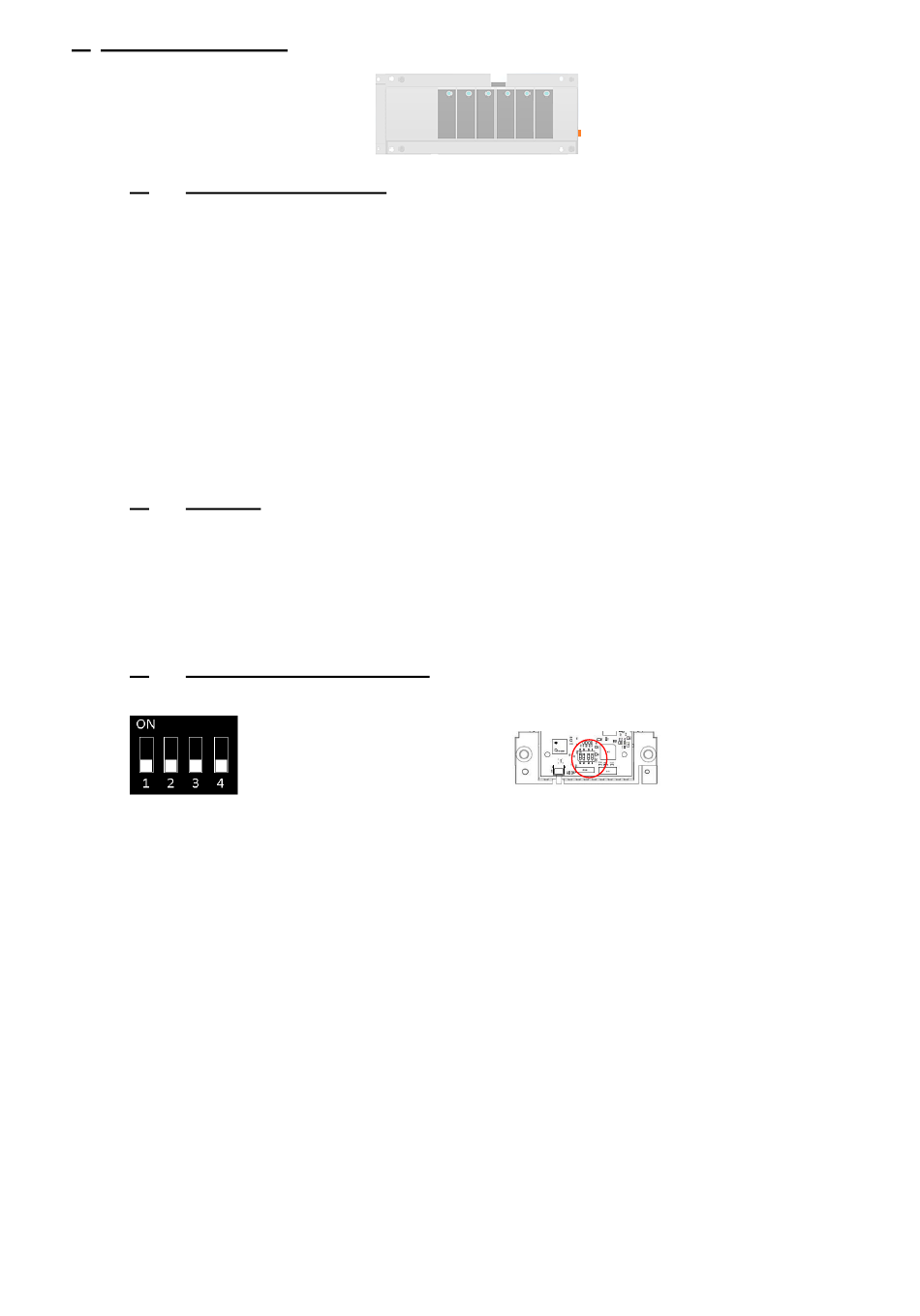

3. Interfaccia utente

A. Significato colori LED
Sul prodotto sono presenti due indicatori LED (1) e (2).
- (1):
o Luce rossa fissa:
o Luce blu fissa:
o Luce rossa/blu lampeggiante:
- (2):
o Luce rossa fissa:
o Luce blu fissa:
o Luce verde fissa:
o Luce verde lampeggio veloce:
o Luce verde lampeggiante:
B. Pulsanti
Sul lato destro del prodotto è presente un pulsante (3).
Questo viene usato per entrare in modalità collegamento RF come indicato di seguito:
o Premere per 5 secondi.
o Il LED (2) emette una luce verde fissa.
o Ora il prodotto è pronto per il collegamento RF con il BT-M6Z02-RF
Nota: se il prodotto è in modalità Collegamento RF e si preme di nuovo il pulsante per 5 secondi, il prodotto
viene resettato: il collegamento RF viene rimosso.
C. Configurazione DIP switch
Rimuovendo il pannellino sulla parte frontale destra del BT-HCM02-RF, si accede a quattro interruttori per la
configurazione avanzata:
I quattro interruttori sono posizionati di default su OFF.
Interruttore 1: origine segnale Riscaldamento/Raffreddamento (Heat/Cool, HC). Fare riferimento al
capitolo FUNZIONI.
ON: il BT-M6Z02-RF riceve le informazioni HC dal BT-CT02-RF.
OFF: il BT-M6Z02-RF riceve le informazioni HC direttamente dagli ingressi del BT-HCM02 (sensore
dell'acqua O contatto pulito ingresso).
Interruttore 2: funzione Umidità
ON: la funzione è disattivata (l'uscita del deumidificatore non è attiva).
OFF: la funzione è attiva, ovvero quando nel sistema si rileva il valore di umidità predefinito, l'uscita del
deumidificatore è attiva.
Interruttore 3:
Riscaldamento/Raffreddamento (HC).
ON: l'interruttore HC è attivo 2 secondi dopo il rilevamento della modifica.
OFF: l'interruttore HC è attivo 5 minuti dopo il rilevamento della modifica.
Interruttore 4: Comando Caldo Freddo manuale o automatico.
ON: Le uscite di richiesta caldo o freddo sono gestite automaticamente, seguendo le richieste del Sistema
(Es: in modalità riscaldamento, se almeno una zona richiede calore l'uscita relativa al contatto Calore sarà ON
viceversa l'uscita Calore sarà OFF)
OFF: Le uscite di richiesta caldo o freddo sono forzate sempre accese in Caldo o Freddo in base alla
configurazione del sistema (Es: Se il sistema è configurato in caldo, l'uscita relativa al comando Calore sarà
sempre ON anche quando non c'è nessun Termostato che richiede calore).
intervallo di tempo
(1) (2)
(3)
la pompa è attiva.
il deumidificatore è attivo (funzione Umidità attivata e
rilevato il valore di default).
pompa e deumidificatore attivati.
sistema in modalità Riscaldamento.
sistema in modalità Raffreddamento.
il sistema è in modalità Collegamento RF (in attesa del
collegamento RF del BT-M6Z02-RF).
il BT-HCM02-RF ha ricevuto un frame RF dal BT-
M6Z02-RF.
errore RF o BT-HCM02-RF non collegato.
precedente al passaggio
24
alla modalità
