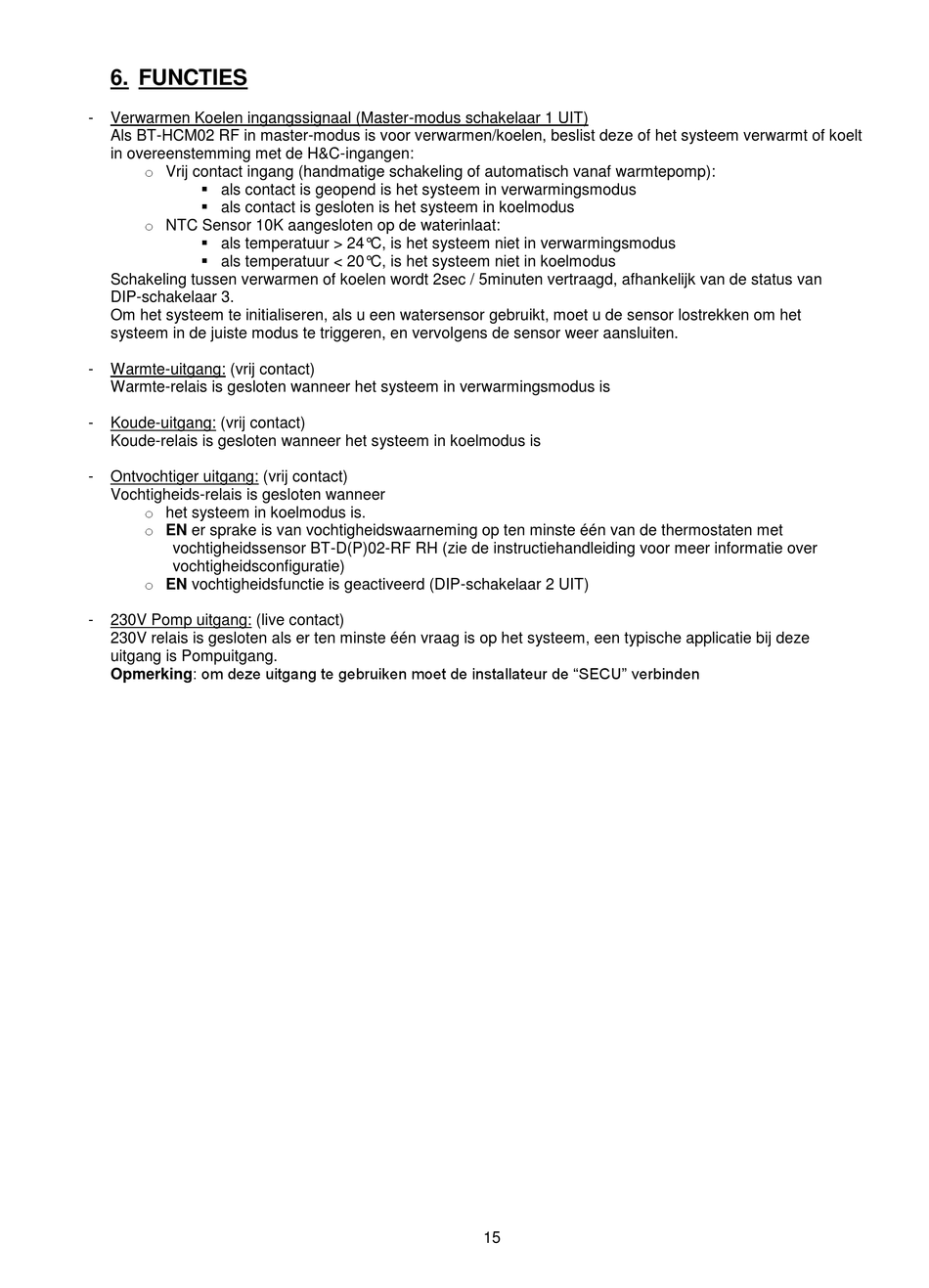

6. FUNCTIES
- Verwarmen Koelen ingangssignaal (Master-modus schakelaar 1 UIT)
Als BT-HCM02 RF in master-modus is voor verwarmen/koelen, beslist deze of het systeem verwarmt of koelt
in overeenstemming met de H&C-ingangen:
o Vrij contact ingang (handmatige schakeling of automatisch vanaf warmtepomp):
 als contact is geopend is het systeem in verwarmingsmodus
 als contact is gesloten is het systeem in koelmodus
o NTC Sensor 10K aangesloten op de waterinlaat:
 als temperatuur > 24°C, is het systeem niet in verwarmingsmodus
 als temperatuur < 20°C, is het systeem niet in koelmodus
Schakeling tussen verwarmen of koelen wordt 2sec / 5minuten vertraagd, afhankelijk van de status van
DIP-schakelaar 3.
Om het systeem te initialiseren, als u een watersensor gebruikt, moet u de sensor lostrekken om het
systeem in de juiste modus te triggeren, en vervolgens de sensor weer aansluiten.
- Warmte-uitgang: (vrij contact)
Warmte-relais is gesloten wanneer het systeem in verwarmingsmodus is
- Koude-uitgang: (vrij contact)
Koude-relais is gesloten wanneer het systeem in koelmodus is
- Ontvochtiger uitgang: (vrij contact)
Vochtigheids-relais is gesloten wanneer
o het systeem in koelmodus is.
o EN er sprake is van vochtigheidswaarneming op ten minste één van de thermostaten met
vochtigheidssensor BT-D(P)02-RF RH (zie de instructiehandleiding voor meer informatie over
vochtigheidsconfiguratie)
o EN vochtigheidsfunctie is geactiveerd (DIP-schakelaar 2 UIT)
- 230V Pomp uitgang: (live contact)
230V relais is gesloten als er ten minste één vraag is op het systeem, een typische applicatie bij deze
uitgang is Pompuitgang.
Opmerking: om deze uitgang te gebruiken moet de installateur de "SECU" verbinden
