RÉCEPTION DU FAISCEAU LASER
Allumez la cellule et après avoir fait tous les réglages nécessaires (c'est à
dire la précision, le son) déplacez la cellule soigneusement de haut en bas
pour détecter le faisceau laser.
Indication1 Indication 2
Le voyant „monter Le voyant „descendre
vers le laser" est vers le laser" est
allumé. allumé.
Signal acoustique: Signal acoustique:
Petit bip rapide. Petit bip lent.
->Monter la cellule ->Déscendre la cellule.
vers le haut.
REMARQUE:
Si la distance entre le laser et la cellule est inférieure à 1 m, le résultat
de la mesure peut être erroné.
36
All manuals and user guides at all-guides.com

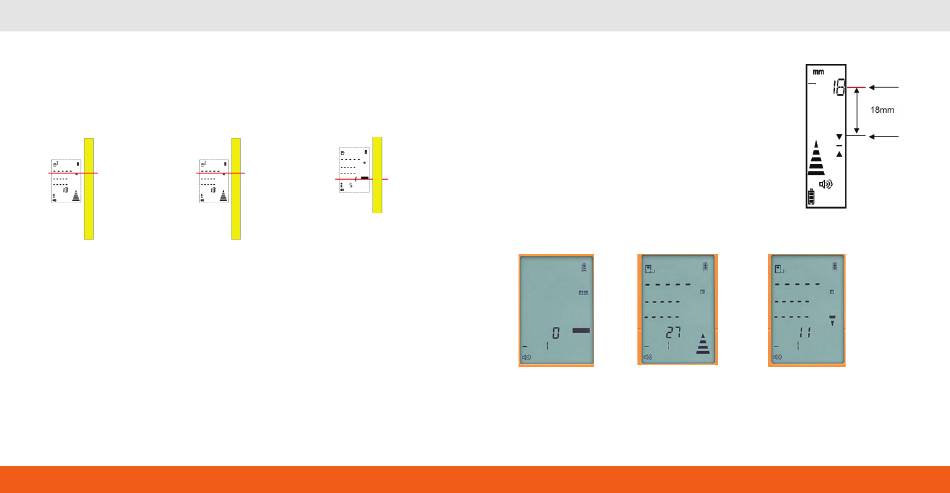

MM INDICATION
Si le point 0 de référence de la cellule est par exemple
de 18 mm au-dessous du faisceau laser, alors une
valeur numérique exacte sera affichée (voir le
graphique de gauche).
Indication 3
Le voyant „position 0"
est allumé.
Signal acoustique:
Bip continu.
-> De niveau.
plusieurs exemples
Le faisceau laser Le faisceau laser
est exactement est 27 mm au-
de niveau dessus du point de
référence (monter
la cellule)
Le faisceau laser
est 11 mm en-
dessous du point
de réfférence (de-
scendre la cellule)
