2 Installation / Anschlüsse
Montieren Sie die M12-Gerätebuchse an der linken unteren und die Kabelverschraubung an der linken
oberen Position der CT-Box.
Stecken Sie das PROFIBUS-DP-V1 -Interface in die dafür vorgesehene Aufnahme im CT welche sich neben
der Anzeige befindet.
Drücken Sie das PROFIBUS-DP-V1 -Interface nun nach unten und befestigen Sie es bitte mittels der beiden
mitgelieferten Schrauben M3x5 in der Elektronikbox.

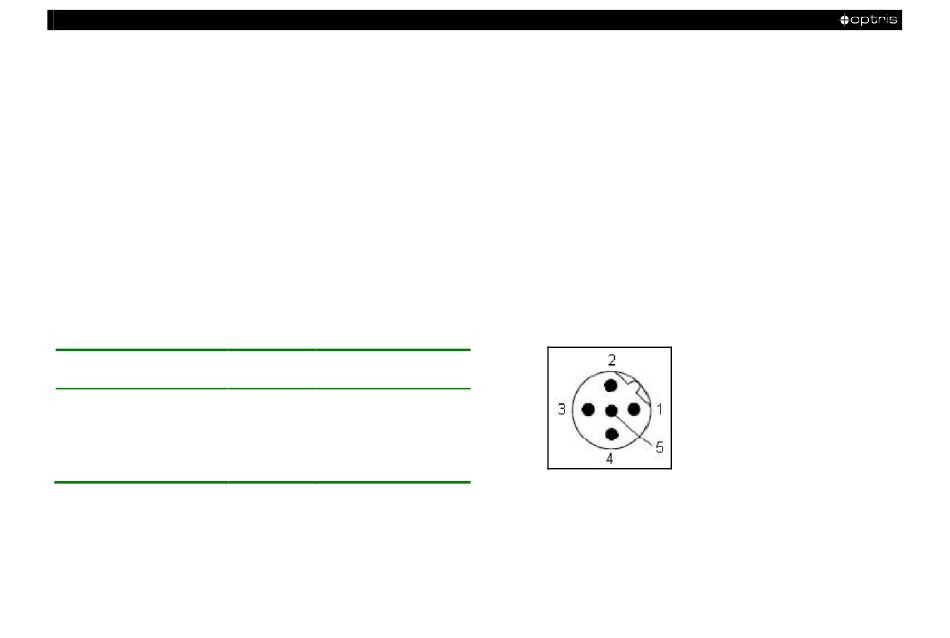

Verbinden Sie die Gerätebuchse mit der Schraubklemme auf dem PROFIBUS-DP-V1 -Interface (Tabelle).
Das optris CT Mainboard wird mit +8 bis + 36 VDC Versorgungsspannung betrieben.
Leitungsfarbe M12
1 Grün
2 Braun
3 Rot
4 Blau
5 Grau
Profibus- Bedeutung
Board
A Data Minus
VCC VP
B Data Plus
GND DGND
- -
-
