PROFIBUS DP

4.7 PROFIBUS-Anschluss

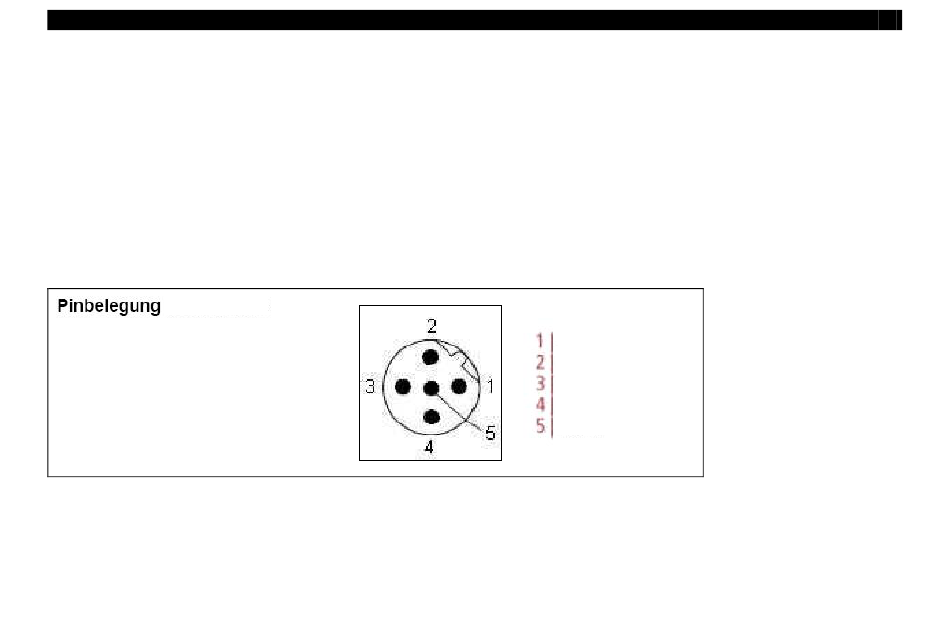

M12 Gerätebuchse
Die M12-Gerätebuchse ist invers codiert und besitzt 5 Stifte. Stift 1 und Stift 3 übertragen die Signale des
Profibusses. Diese dürfen auf keinen Fall vertauscht werden, da sonst die Kommunikation gestört ist. Stift 2
überträgt +5 VDC und Stift 4 überträgt GND für den aktiven Abschlusswiderstand. Diese dürfen auf keinen
Fall für andere Funktionen benutzt werden, da dies zur Zerstörung des Gerätes führen kann. Stift 5 hat keine
Funktion.
Das Gewinde trägt den Schirm (Shield), der kapazitiv mit der Grundfläche der Gehäusebox verbunden ist.
A
+ 5V DC
B
GND
-
17
