Parameter und Kommunikationsobjekte
3

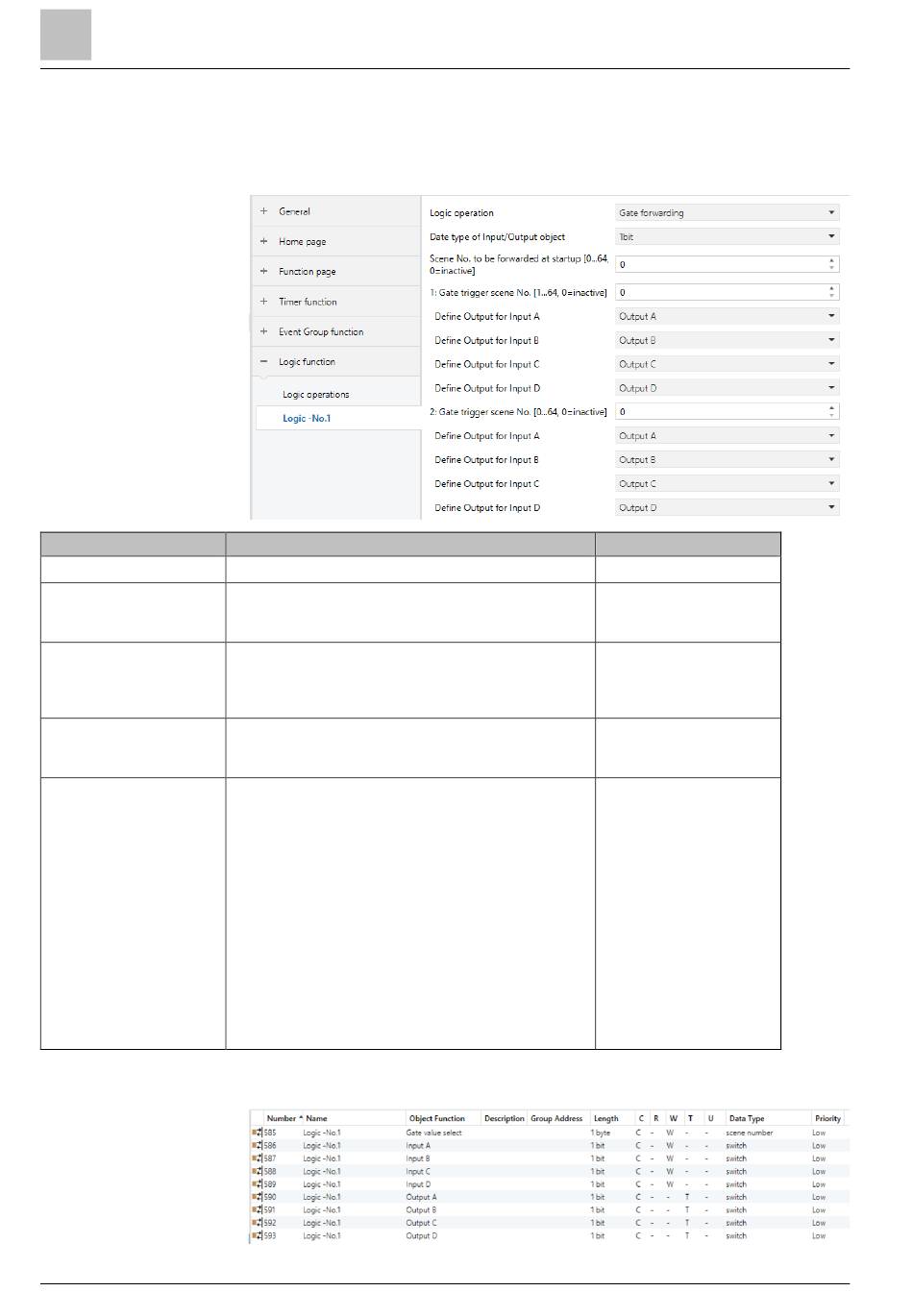

Bildschirm „Logikfunktion"
3.6.3 Parameter und Kommunikationsobjekte „Gate"
Name
Logische Verknüpfung
Datentyp von Eingangs-
/Ausgangsobjekt
Beim Start weiterzuleitende
Szenen-Nr. [0...64, 0 =
inaktiv]
1: Gate-Auslöser Szene Nr.
[1...64, 0 = inaktiv]
Ausgang für Eingang A
definieren
Ausgang für Eingang B
definieren
Ausgang für Eingang C
definieren
Ausgang für Eingang D
definieren
114 | 130
(Torfunktion)
Parameter
Bezeichnung
Setzt die logische Verknüpfung „Gate" (Torfunktion).
Hiermit wird der Objekttyp des Eingangs/Ausgangs festgelegt. 1 Bit
Nach der Aktivierung des Geräts wird standardmäßig die
initiale Szene bzw. das initiale Szenario ausgelöst, das über
das Logikgatter („logical gate") weitergeleitet wird. Dies wird
über Parameter konfiguriert.
Hiermit wird die Szenennummer konfiguriert, die durch das
Gate-Forwarding (Torfunktion) ausgelöst werden soll. Bis zu
8 Szenennummern können pro Logikgatter ausgelöst werden.
Hiermit wird der Ausgang von Eingang X (X = A/B/C/D) nach
dem Gate-Forwarding (Torfunktion) festgelegt.
Entsprechend den Optionen kann ein Eingang an einen oder
mehrere Ausgänge weitergeleitet werden. Der Ausgangswert
entspricht dem Eingangswert.
Kommunikationsobjekte
Bereich
-
4 Bit
1 Byte
0...64
0...64
Deaktivieren
Ausgang A
Ausgang B
Ausgang C
Ausgang D
Ausgang A, B
Ausgang A, C
Ausgang A, D
Ausgang A, B, C
Ausgang A, B, D
Ausgang A, C, D
Ausgang A, B, C, D
Ausgang B, C
Ausgang B, D
Ausgang C, D
Ausgang B, C, D
