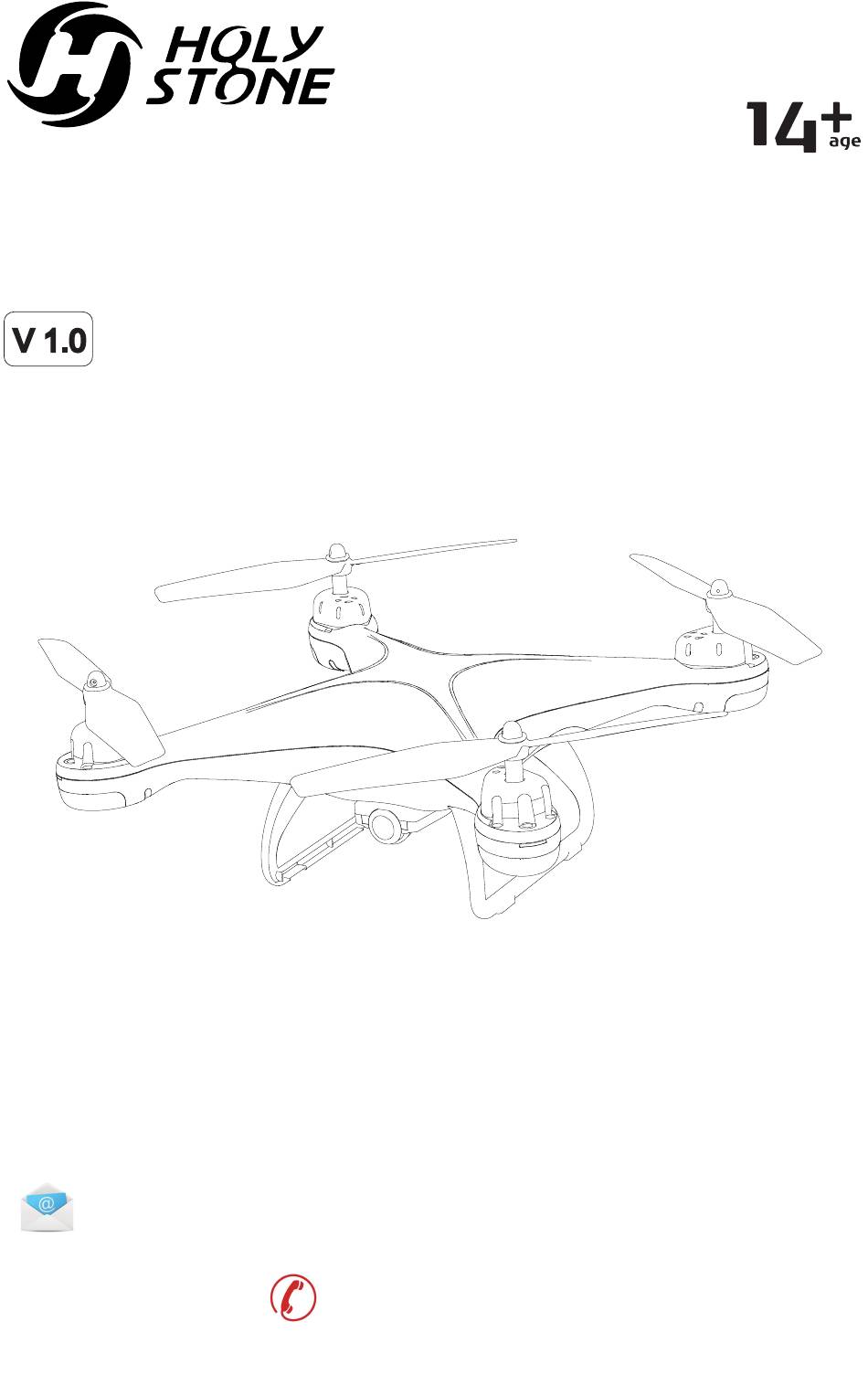

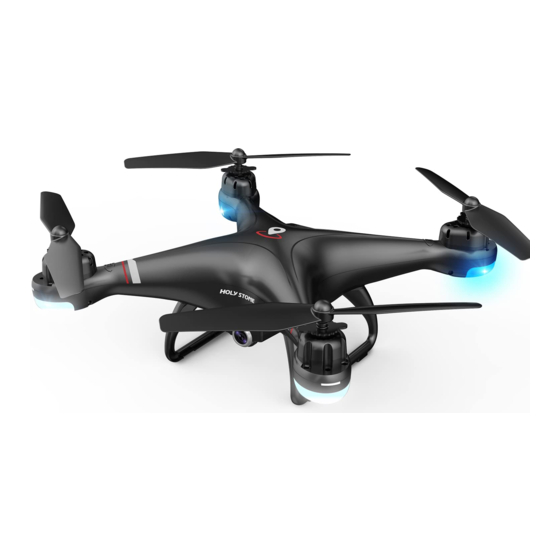

- Seite 1 Gebrauchsanweisung V 1.0 HS110G eu@holystone.com (EU) usa@holystone.com (USA) jp@holystone.com (JP) ca@holystone.com (CA) +1(855) 888-6699 www.holystone.com...
-
Seite 3: Inhaltsverzeichnis
WARNUNG ..............ICHERHEITSRICHTLINIEN ........... INSTANDHALTUNG ............PACKUNGSINHALT ............DROHNE DETAILS ............FERNBEDIENUNGDETAILS .......... JOYSTICK-MODUS ............INSTALLATION ............... LADEN ................10.0 VERWENDUNG DER ANWENDUNG ......11.0 BEDIENERFÜHRUNG 11.1 Paarung ..............11.2 Kompass kalibrieren ........... 11.3 Kalibrieren des Gyro ............ 11.4 GPS-Suche ..............11.5 Entriegeln Sie den Motor .......... -
Seite 4: Warnung
1.0 HAFTUNGSAUSSCHLUSS & WARNUNG 1. Bi�e lesen Sie diesen Ha�ungsausschluss, Warnhinweise und Sicherheitsricht- linien sorgfäl�g durch, bevor Sie unser Produkt verwenden. Dieses Produkt wird nicht für Personen unter 14 Jahren empfohlen. Durch die Verwendung dieses Produkts s�mmen Sie diesem Ha�ungsausschluss zu und geben an, dass Sie ihn vollständig gelesen haben. -
Seite 5: Flugumgebung
④ Bi�e überprüfen Sie das Produkt vor jeder Verwendung gründlich. Überprüfen Sie die Unversehrtheit der Teile, etwaige Anzeichen von Rissen und Verschleiß des Propellers, die Ba�erieleistung und die Wirksamkeit der Anzeige. Wenn nach einer vollständigen Prüfung Probleme festgestellt werden, dürfen Sie das Produkt nicht verwenden, bis das Problem behoben ist. - Seite 6 2.3 Betriebsanforderungen ① Folgen Sie den fahrenden Fahrzeugen nicht. ② Schalten Sie den Motor während des Fluges nur im No�all aus. ③ Bi�e fliegen Sie die Drohne so schnell wie möglich zu Ihnen zurück, wenn der Akku fast leer ist. ④...
- Seite 7 ⑦ Wenn das Gerät längere Zeit nicht verwendet wird, en�ernen Sie die Ba�erien, um mögliche Schäden durch auslaufende Ba�erien zu vermeiden. ⑧ Es wird empfohlen, nur das mit der Drohne mitgelieferte USB-Ladekabel zum Laden des Akkus zu verwenden. ⑨Connect Schließen Sie den Akku nicht direkt an Steckdosen oder Zigare�e- nanzünder an.
-
Seite 8: Instandhaltung
3.0 INSTANDHALTUNG 1. Reinigen Sie das Produkt nach jedem Gebrauch mit einem sauberen, weichen Tuch. 2. Vermeiden Sie längere Sonneneinstrahlung und vermeiden Sie Hitzeentwicklung an der Drohne. 3. Dieses Gerät ist nicht wasserdicht und darf unter keinen Umständen in Wasser getaucht werden. -
Seite 9: Packungsinhalt
4.0 PACKUNGSINHALT ×1 ×1 ×1 Drohne Fernbedienung Drohnenba�erie ×1 ×2 ×4 Ersatzpropeller USB-Ladekabel Fahrwerk ×6 ×2 ×1 Schraubenzieher Schrauben Propeller-Getriebe Instructions For Use V 1.0 HS110G usa@holystone.com (USA) eu@holystone.com (EU) ca@holystone.com (CA) jp@holystone.com (JP) +1(855) 888-6699 ×1 www.holystone.com Gebrauchsanweisung -69-... -
Seite 10: Drohne Details
5.0 DROHNE DETAILS Propeller A Propeller B Propeller A Propeller B HD-Kamera Kontrollleuchte Stromschalter Fahrwerk Aufladesta�on -70-... -
Seite 11: Fernbedienungdetails
6.0 FERNBEDIENUNGDETAILS Antenne Smartphonehalter Kra�messer One Key Start / Headless-Modus / Landung GPS-Modus Linker Joys�ck Rechter Joys�ck Nach Hause Stromschalter zurückkehren Faltbarer Griff Eine Tastenrückli- Headless-Modus- chtanzeige Anzeigelampe Geschwindigkeits- Foto- / Video- schalter-Kontrollleuchte Anzeigeleuchte Geschwindigkeitsschalter Ein Video Foto/ Trimmer aufnehmen aufnehmen BEACHTUNG: Drücken Sie kurz die Taste „... -
Seite 12: Joystick-Modus
7.0 JOYSTICK-MODUS 7.1 MODUS 2 (Linksgesteuerter MODUS 2 ist die Standardeinstellung.) Linker Joys�ck Rechter Joys�ck Nach vorne Aufsteigen Oben Oben Nieder Absteigen Nieder Rückwärts Links Recht Recht Links Fliege Flieg Biegen Sie Biegen Sie nach rechts nach links links ab rechts ab - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 7.2 MODUS 1... -
Seite 13: Installation
8.0 INSTALLATION 8.1 Propeller Kappe Unterlegscheibe Propeller Bi�e beachten Sie, dass auf jedem Propeller der Buchstabe „A“ oder „B“ aufgedruckt ist. Stellen Sie sicher, dass alle Propeller in der rich�gen Motor- posi�on angebracht sind. -73-... - Seite 14 8.2 Fahrwerk Wie in der Abbildung oben gezeigt, installieren Sie bi�e das Fahrwerk an der Unterseite der Drohne. 8.3 Kamera 1) Vergewissern Sie sich anhand der obigen Diagramme, dass die Kamera in den vier Kamerasteckplätzen an der Unterseite des Rumpfs mon�ert ist. Ziehen Sie dann die Kamera nach hinten, um sie zu verriegeln.
-
Seite 15: Laden
9.0 LADEN 9.1 Drohnenba�erie Telefonadapter: Schieben Sie den Akku in Ladezeit: 180 Minuten 1A/2A das Akkufach. (abhängig von der Ladeleistung) ---- (nicht enthalten) Aufladung Voll aufgeladen Schließen Sie das USB-Ladekabel an den Ladeanschluss der Drohne an und verbinden Sie dann das USB-Ladekabel mit einem Computer oder einem USB-Adapter. -
Seite 16: Verwendung Der Anwendung
10.0 VERWENDUNG DER ANWENDUNG 10.1 Lade App herunter Android APP on Google play Scannen Sie den QR-Code, stellen Sie eine Verbindung zum App Store ™ oder Google ™ Play her und laden Sie die Anwendung „HS GPS V1“ kostenlos herunt- 10.2 Using the Applica�on ①... -
Seite 17: Bedienerführung
11.0 BEDIENERFÜHRUNG Alle folgenden Vorgänge in diesem Handbuch unter MODE 2. 11.1 Paarung ① Legen Sie die Ba�erie in die Drohne ein und drücken Sie den Hinterseite Netzschalter, um die Drohne einzus- chalten. ② Stellen Sie die Drohne mit dem Hinterseite Kopf nach vorne und dem Schwanz auf den Piloten auf eine ebene und... -
Seite 18: Kompass Kalibrieren
11.2 Kompass kalibrieren Schri� 1: Drücken Sie gleichzei�g den linken S�ck in die obere rechte Ecke und den rechten S�ck in die obere linke Ecke. Die vorderen rosa Lichter und das hintere viole�e Licht blinken schnell. Schri� 2: Halten Sie die Drohne horizontal und drehen Sie die Drohne um 360 Grad. Die Rücklichter werden viole�. -
Seite 19: Kalibrieren Des Gyro
Schri� 3: Halten Sie die Drohne senkrecht und drehen Sie die Drohne um 360 Grad. Die vorderen rosafarbenen Lichter und das hintere viole�e Licht werden dauerha� leuchten. 11.3 Kalibrieren des Gyro Drücken Sie gleichzei�g den linken S�ck in die obere linke Ecke und den rechten S�ck in die obere rechte Ecke. -
Seite 20: Gps-Suche
11.4 GPS-Suche ( Verwenden Sie den GPS-Modus NICHT in Innenräumen ) Stellen Sie die Drohne auf eine ebene und trockene Oberfläche und in einen freien und beleuchteten Bereich. LED-Fluganzeigen blinken blau (hinten) und weiß (vorne). Dies bedeutet, dass die Drohne das GPS-Signal sucht. Dieser Vorgang kann einige Minuten dauern. -
Seite 21: Entriegeln Sie Den Motor
11.5 Entriegeln Sie den Motor Drücken Sie gleichzei�g den linken S�ck in die untere rechte Ecke und den rechten S�ck in die untere linke Ecke. Wenn sich die Propeller drehen, ist die Drohne entriegelt. 11.6 One Key Start / Landung ①... -
Seite 22: Funktionen Details
12.0 FUNKTIONEN DETAILS 12.1 APP-Funk�onen Waiting for GPS Signal D:00 H: 0.0 DS: 0.0 VS: 0.0 Return: Gibt die Hauptschni�stelle zurück. Steuert EIN / AUS Tapfly: Die Drohne fliegt den Pfad, der die vom Bediener festgelegten Punkte auf der Karte verbindet. (Es wird empfohlen, die Karte zu vergrößern.) Mediengalerie: Fotos oder Videos können angezeigt werden. - Seite 23 Follow Me: Es gibt zwei Modi: Follow Me Mode und Lock Follow Mode. Follow-Me-Modus: Die Drohne befindet sich in einiger En�ernung vom Bediener und folgt der GPS-Posi�on des Telefons. Locked-Follow-Modus: Nach dem Sperren des folgenden Ziels ist die Kamera immer auf das folgende Ziel ausgerichtet, die Posi�on der Drohne bleibt jedoch unverändert.
-
Seite 24: Anfänger-Modus
12.2 Anfänger-Modus Der Standard-GPS-Modus ist der Anfängermodus, im Anfängermodus: 1. Flugen�ernung ist zwischen 0 ~ 30m / 0 ~ 98.4feet begrenzt. 2. Die Flughöhe ist auf 0 bis 30 m / 0 bis 98,4 Fuß begrenzt. 3. RTH-Höhe ist unter 25 m. Nach dem Aufrufen der Seite mit den APP-Einstellungen (wie oben gezeigt) können Benutzer den Anfängermodus deak�vieren, um den erweiterten Modus aufzurufen, und die Betriebsparameter ändern. -
Seite 25: Geschwindigkeitsschalter
12.3 Geschwindigkeitsschalter Verlang- Beschleu- samen nigen Diese Drohne verfügt über 3 Geschwindigkeitsmodi (Low / Medium / High). Wähle das Rad ( ) nach rechts, um zu beschleunigen. Wählen Sie zum SPEED Verlangsamen nach links. Wenn die Geschwindigkeitsanzeige am Sender ausgeschaltet ist, bedeutet dies, dass sich die Drohne auf niedriger Geschwindigkeit befindet. -
Seite 26: Trimmerfunktion
12.5 Trimmerfunk�on (Trimmen im NO GPS-Modus) F / B Dri�-Trimmzugang seitwärts: Wenn die Drohne vorwärts dri�et, halten Sie die Trimmer-Taste ( ) gedrückt und lassen Sie sie nicht los, während Sie den Richtungs-Joys�ck nach unten drücken, um die Drohne auszugleichen. Wenn die Drohne rückwärts dri�et, halten Sie die Trim- mer-Taste gedrückt und lassen Sie sie nicht los, während Sie den Richtungs-Joys�ck nach oben drücken, um die Drohne auszugleichen. -
Seite 27: Headless-Modus
12.6 Headless-Modus 1. Drücken Sie die Headless-Modustaste ( ) am Sender. Ein Piepton ertönt vom Sender und die Anzeige für den Headless-Modus am Sender leuchtet auf, um anzuzeigen, dass die Drohne in den Headless-Modus wechselt. 2. Drücken Sie die Headless-Modus-Taste ( ) erneut, und Sie hören einen langen Piepton. -
Seite 28: Rückkehr Nach Hause (Rth)
12.7 Rückkehr nach Hause (RTH) Die Return to Home (RTH) -Funk�on bringt die Drohne zum letzten aufgeze- ichneten Startpunkt zurück. Diese Funk�on ist nur im GPS-Modus verfügbar. Es gibt drei Arten von RTH: Intelligente RTH / Low - Ba�ery RTH / Ausfallsichere RTH. 12.7.1 Intelligente Rückkehr nach Hause Drücken Sie die Return to Home-Taste ( ) an Ihrem Sender, und der... -
Seite 29: Spezifikationen
13.0 SPEZIFIKATIONEN DROHNE Modell: HS110G Gewicht: 176g/ 6,2oz Flugzeit: <13 Minuten Motormodell: 8620 Betriebstemperaturbereich: 32 ° bis 104 ° F Abmessungen: 306 x 93 x 91 mm SENDER Betriebsfrequenz: 2,4 GHz Max Übertragungsdistanz: 984 Fuß (im Freien und ungehindert) Ba�erietyp: 3,7 V 300 mAh Li-Po-Ba�erie Ladezeit: 60 Minuten Betriebstemperaturbereich: 32 °... - Seite 30 KAMERA Video- / Fotoauflösung: HD1920 × 1080p (auf TF-Karte gespeichert) HD1280 × 720p (auf Mobiltelefon gespeichert) Objek�v: FOV 110 ° / 2,0 FPV-Abstand: ≤ 492 Fuß (im Freien und ungehindert) Foto: JPEG Video: AVI Max Video Bitrate: 25 Bilder / s MAX unterstützte TF-Karten: 32 GB (nicht enthalten) Betriebstemperaturbereich: 32 °...
-
Seite 31: Problemlösung
14.0 PROBLEMLÖSUNG Gründe Problem Solu�on 1. Die Fernbedienung ist Die Drohne blinkt und 1. Lesen Sie das Handbuch und reagiert während des synchronisieren Sie die Drohne nicht mit der Drohne Betriebs nicht auf erneut. synchronisiert. der Fernbedienung. 2. Laden Sie den Akku auf. 2. -
Seite 32: Kontaktieren Sie Uns
15.0 KONTAKTIEREN SIE UNS Bi�e zögern Sie nicht, uns zu kontak�eren, wenn Sie weitere Unterstützung benö�gen. usa@holystone.com (America) ca@holystone.com (Canada) eu@holystone.com (Europe) jp@holystone.com (Japan) +1(855) 888-6699 -92-... -
Seite 33: Allgemeine Informationen
16.0 ALLGEMEINE INFORMATIONEN 16.1 Ba�erie • Bi�e beachten Sie alle Instruk�onen in dem Handbuch , um irreparable Schäden der Ba�erie, Feuer, Rauch oder eine Explosion zu vermeiden. • Vor dem Aufladen oder der Verwendung überprüfen Sie den Zustand der Ba�erie. Wenn die Drohne gefallen ist, ersetzen Sie die Ba�erie, Geruch, Überhitzung, Verfärbung, Verformung oder Leckage zu vermeiden. -
