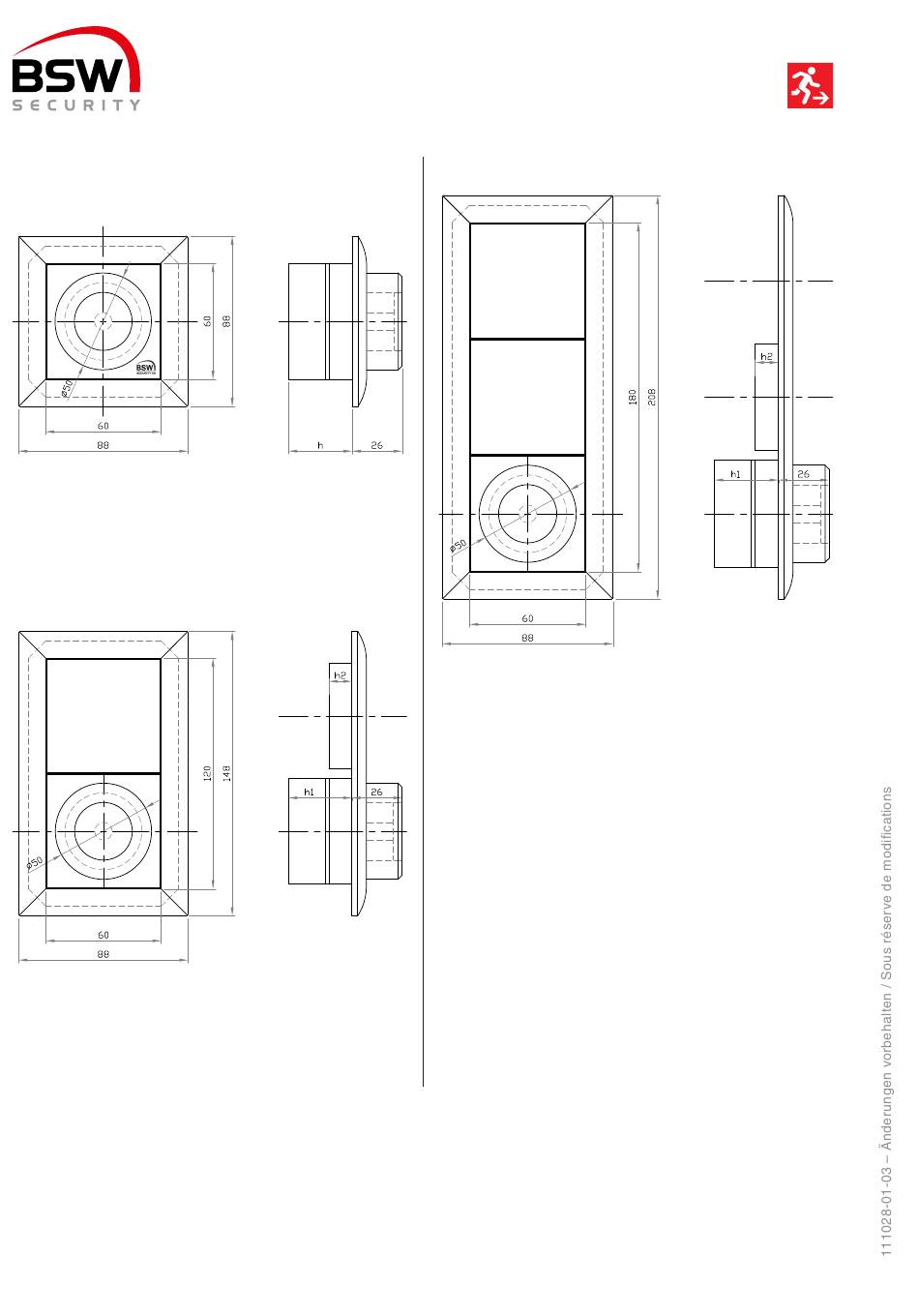

6. Dessins cotés
6.1 NT1x-1OO
h =
24mm sans bornes à vis enfichables
33mm avec bornes à vis enfichables sans câblage
44mm avec bornes à vis enfichables avec câblage
6.2 NT22-P---NT1OO
h1 =
24mm sans bornes à vis enfichables
33mm avec bornes à vis enfichables sans câblage
44mm avec bornes à vis enfichables avec câblage
h2 pictogramme = 14mm
8
Manuel bouton d'urgence avec LED (ouverture - ouverture)
6.3 NT32-B-P-NT1OO
h1 =
24mm sans bornes à vis enfichables
33mm avec bornes à vis enfichables sans câblage
44mm avec bornes à vis enfichables avec câblage
h2 pictogramme = 14mm
Dessins cotés NT11-1OONAP et NT11-1OONUP sur deman-
de.
