3.1.2. DC-Pro 10/15

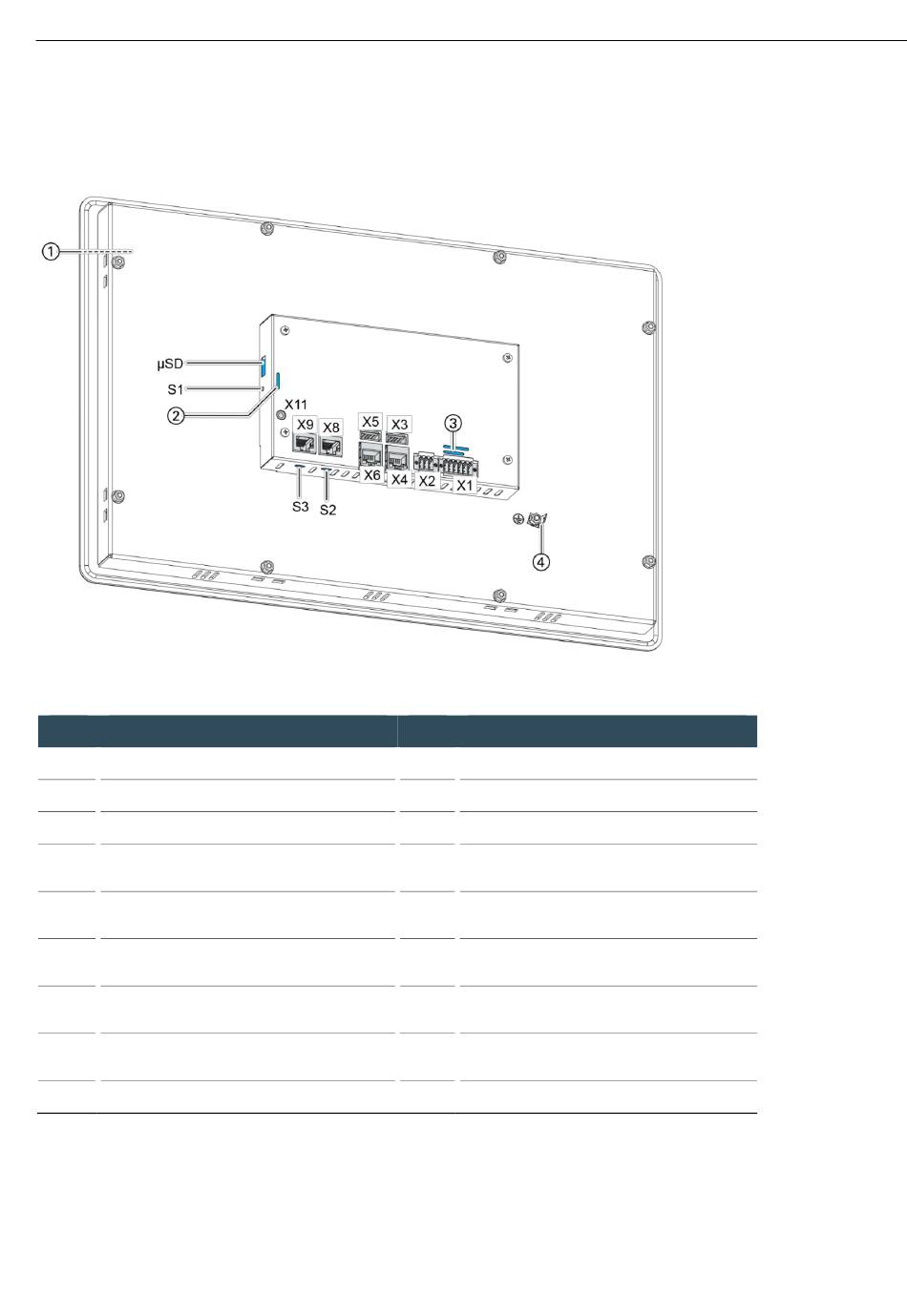

Abb. 2: Übersicht DC-Pro 10/15 (Rückseite)
Pos. Bezeichnung
1 Display 15,6 Zoll
2 LEDs: PWR, Run/Stop, Error
3 LEDs: Power, digitale E/A
4 Erdungsanschluss
X1 Spannungsversorgung,
digitale Ein-/Ausgänge
X2 Analoge Eingänge
X3 USB 2.0
X4 Ethernet (ETH0)
X5 USB 2.0
Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com
S_B-Primis_DC-Pro_DE_1.0.docx
ANWENDERHANDBUCH 1.0 | B-PRIMIS DC-PRO SERIE
Pos. Bezeichnung
X6 EtherCAT (ETH1)
X8 CAN-Bus
X9 RS-232 / RS-485
X11 Debug-Schnittstelle (nicht verwenden
– nur für Berghof-Servicepersonal)
Funktionstaster (nicht verwenden –
S1
nur für Berghof-Servicepersonal)
S2 Abschlusswiderstand CAN (120
Ohm)
S3 Abschlusswiderstand RS-485 (120
Ohm)
µSD Anschluss microSD-Card (für Spei-
chererweiterung)
