5.1.1. Spannungsversorgung anschließen
VORSICHT
Spannungsführende Teile!

Vor Arbeiten am Gerät alle Einspeisungen abschalten, auch die von angeschlossener Peripherie.

5.1.2. Spannungsversorgung DC-Pro 4/7

 Spannungsversorgung gemäß folgender Tabelle an Stecker X1 anschließen.

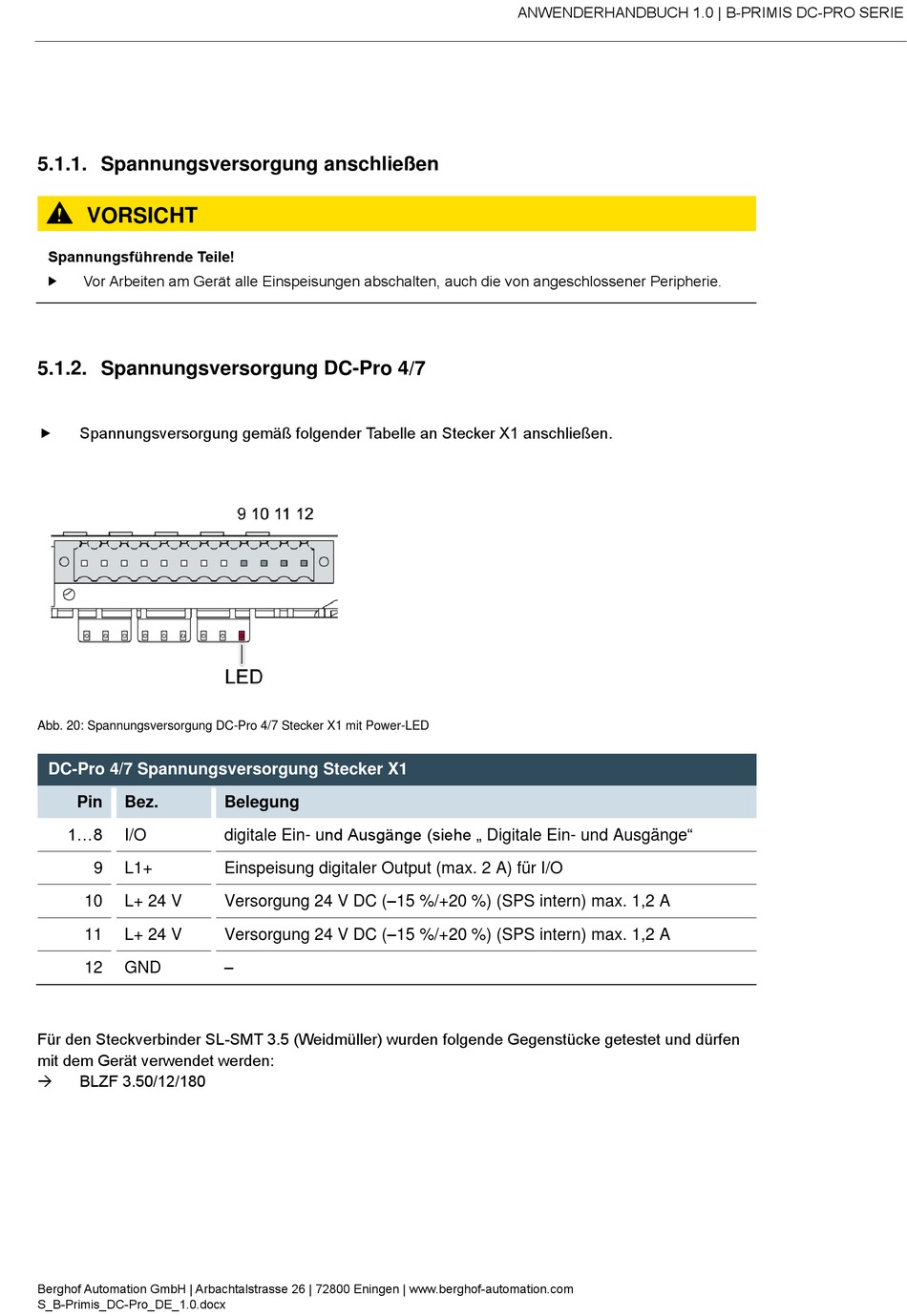

Abb. 20: Spannungsversorgung DC-Pro 4/7 Stecker X1 mit Power-LED

DC-Pro 4/7 Spannungsversorgung Stecker X1
Pin Bez.
1...8
I/O
9 L1+
10 L+ 24 V
11 L+ 24 V
12 GND
Für den Steckverbinder SL-SMT 3.5 (Weidmüller) wurden folgende Gegenstücke getestet und dürfen
mit dem Gerät verwendet werden:
→ BLZF 3.50/12/180
Berghof Automation GmbH | Arbachtalstrasse 26 | 72800 Eningen | www.berghof-automation.com
S_B-Primis_DC-Pro_DE_1.0.docx
Belegung
digitale Ein- und Ausgänge (siehe „ Digitale Ein- und Ausgänge"
Einspeisung digitaler Output (max. 2 A) für I/O
Versorgung 24 V DC (–15 %/+20 %) (SPS intern) max. 1,2 A
Versorgung 24 V DC (–15 %/+20 %) (SPS intern) max. 1,2 A
–
