Dualzähler Einbau „R-290 Geräte"
Die TTK 140 S, TTK 170 S, TTK 350 S und TTK 650 S sind serienmäßig ohne Dualzähler ausgestattet.
Auf einfache Art und Weise kann der Dualzähler nachgerüstet werden. Der Dualzähler erfasst
Betriebsstunden und zusätzlich auch den Stromverbrauch des Gerätes.
(Betriebsstunden bei eingeschaltetem EIN /AUS Schalter.)

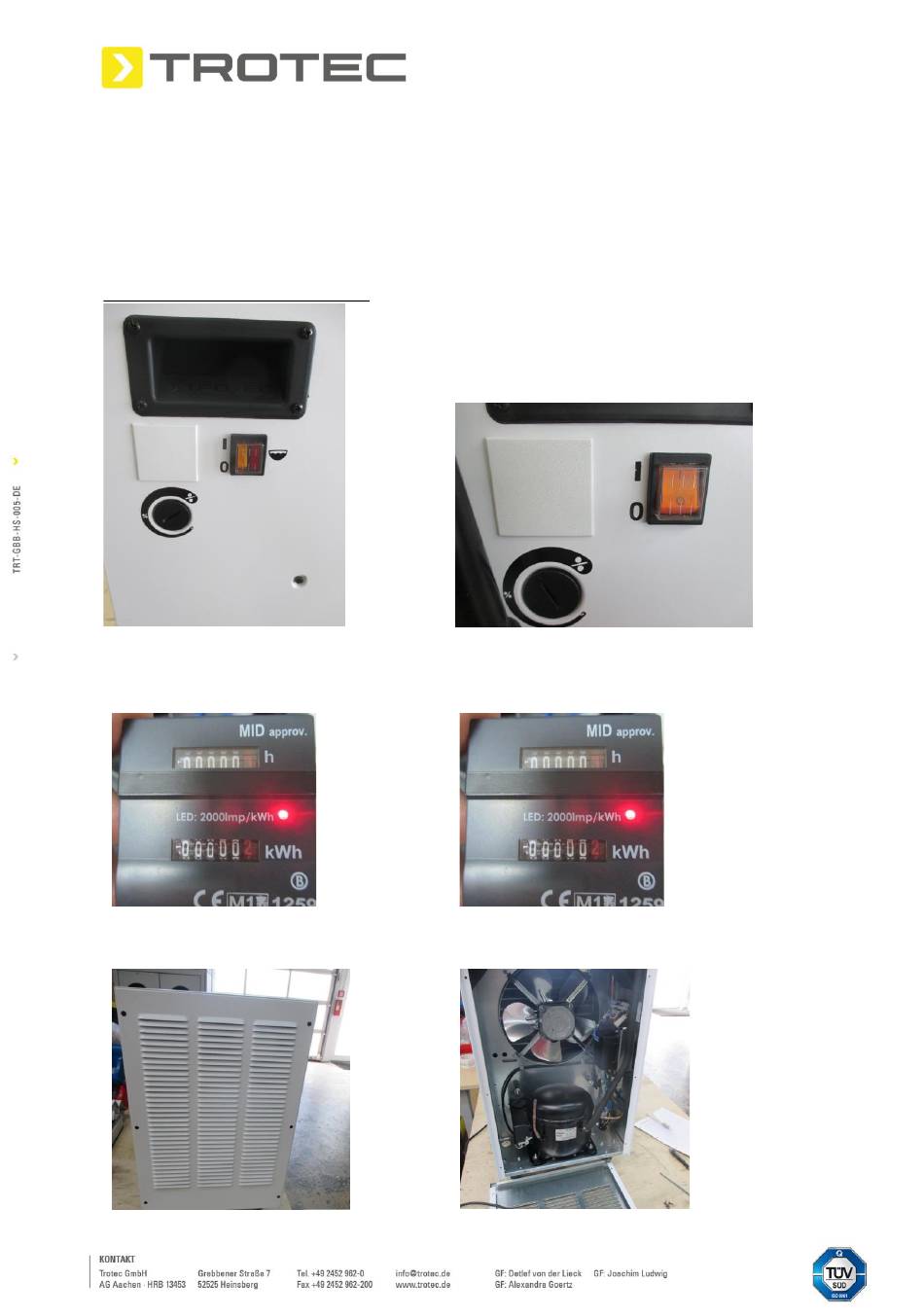

Abbildung 1: TTK-S Gerät ohne Zähler
Folgende Arbeitsschritte müssen von einer autorisierten Elektrofachkraft durchgeführt werden:
1. Einbau Dualzähler
TTK 140 S, TTK 170 S, TTK 350 S
2. Netzstecker aus der Steckdose entfernen
und Gerät öffnen.
1. Einbau Dualzähler
TTK 650 S
2. Netzstecker aus der Steckdose entfernen
und Gerät öffnen.
