Helios CO2 AP Montage- Und Betriebsvorschrift Seite 2

DE
EN
FR

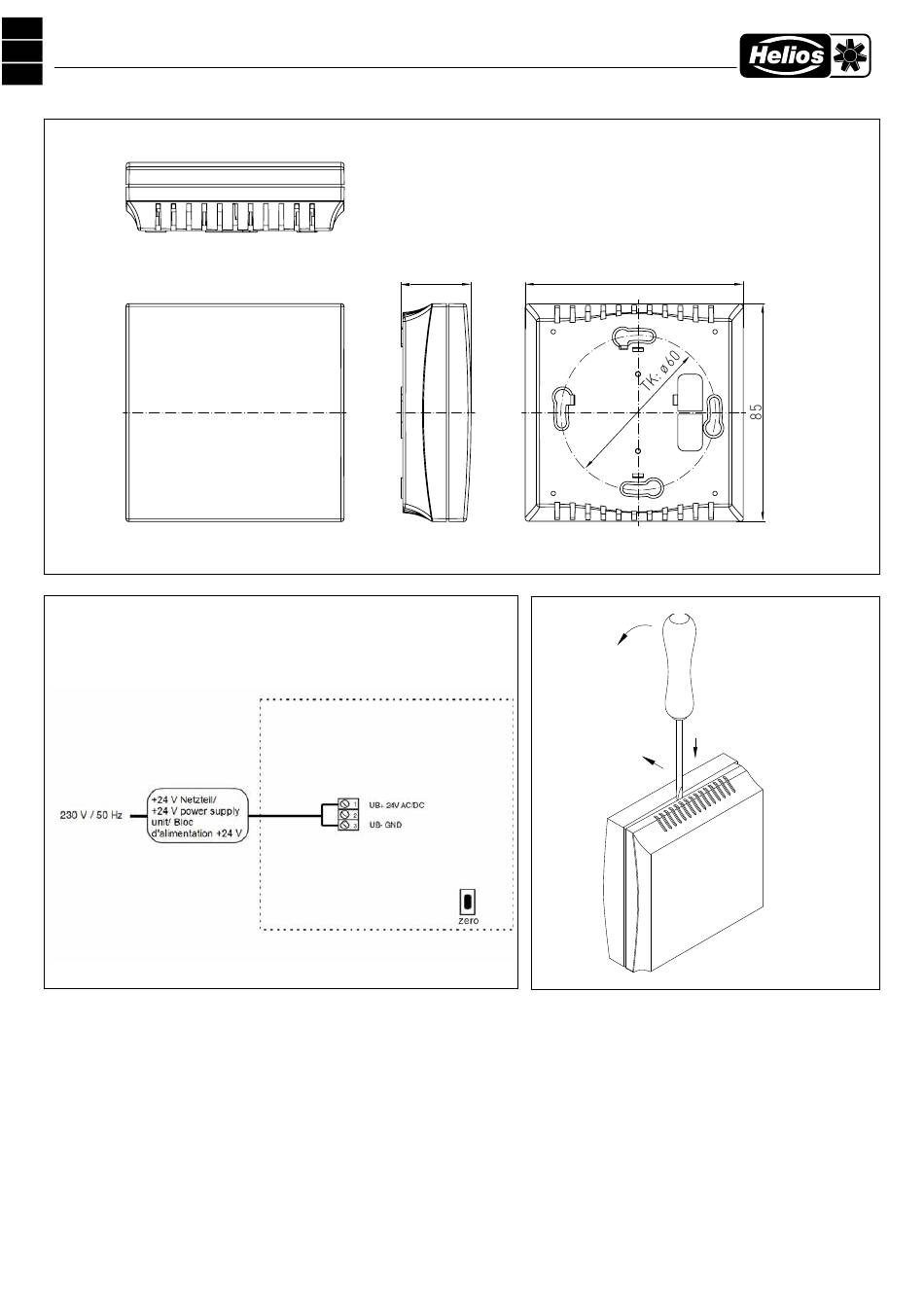

Maßzeichnung
Dimensional drawing
Plan coté
Schaltbild
Connecting diagram
Schéma de raccordement
85499-219 SS-1406 12.11.2020
CO2 Monitor / Moniteur de CO2
27.2
CO2 AP
Zum Öffnen des Gehäuses einen Schraubendreher (2,0) in die Nut mittig
ansetzen, nach unten drücken und den Bodenrahmen etwas anheben.
Den Deckel nach vorne ziehen und halten.
To open the housing, set a screwdriver (2.0) in the groove at centre, press
down, and lift up the bottom frame slightly.
Pull top cover forward and hold it.
Pour ouvrir le boîtier placer le tournevis (2,0) au centre de l'encoche, pousser
vers le bas et soulever légèrement le cadre inférieur.
Tirer le couvercle vers l'avant et le maintenir.
2
85
Gehäuse
Housing
Boîtier
Gehäuse
Housing
Boîtier
CO2 UP
