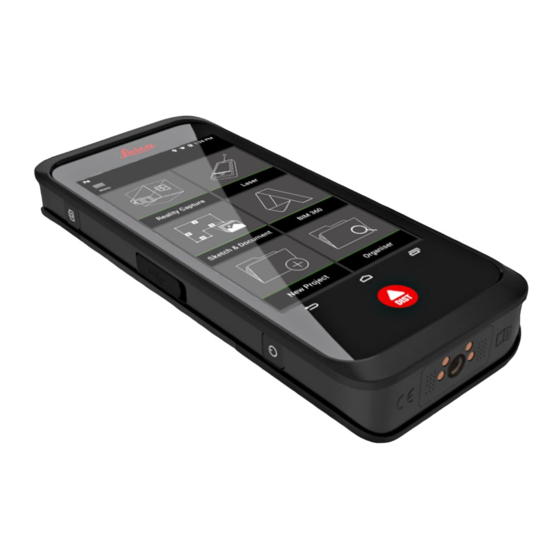

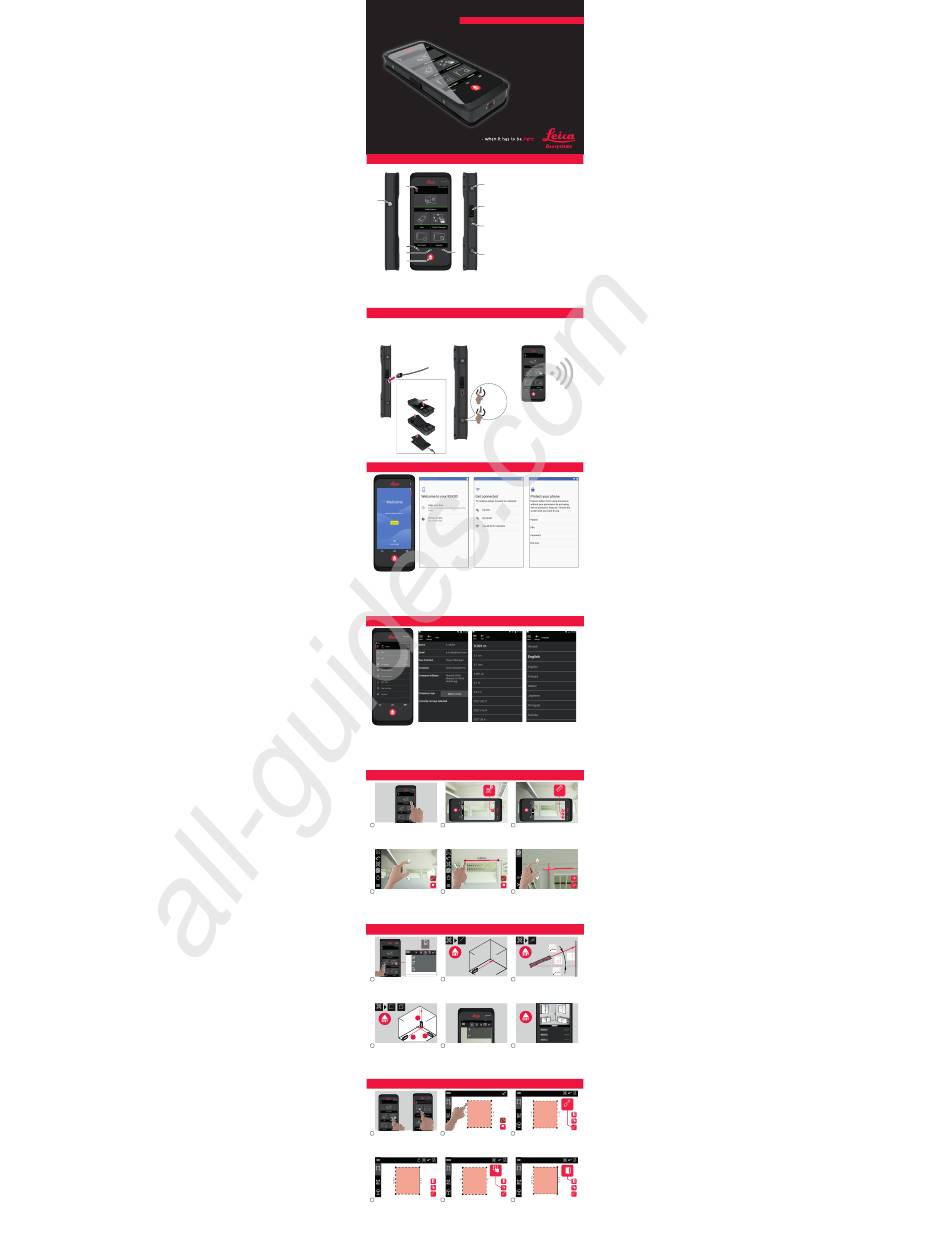

Leica BLK3D
Quick guide · Kurzanleitung · Guide abrégé
Version 1.0.1
English · Deutsch · Français
1
Overview · Übersicht · Vue d'ensemble
7
2
Menu
1
8
9
3
6
4
10
5
2
Set-up · Inbetriebnahme · Installation
Charge Li-Ion battery Switching ON/OFF
Li-Ion-Akku aufladen Ein-/Ausschalten
Charge de la batterie Li-Ion Mise sous/hors tension
a)
Battery charger (optional)
Akku-Ladegerät (optional)
Chargeur de batterie (en option)
= ON
b)
= OFF
2 s
3
Activation · Aktivierung · Activation
Menu
Select language for operating Copy your data from another device Connect to a WiFi network.
system. or set up as new. Verbinden Sie sich mit dem
Wählen Sie die Betriebs- Kopieren Sie Ihre Daten von einem WLAN.
system-Sprache. anderen Gerät oder nehmen Sie Connectez-vous à un réseau WiFi.
Sélectionnez la langue du eine Neueinrichtung vor.
système d'exploitation. Copiez vos données à partir d'un
autre appareil ou créez-les.
4
Settings · Einstellungen · Paramètres
Select "Settings" menu. Enter user data. Select measurement unit.
Wählen Sie den Menüpunkt Geben Sie Ihre Benutzerdaten ein. Wählen Sie eine Maßeinheit.
„Einstellungen" . Entrez vos données utilisateur. Sélectionnez l'unité de mesure.
Sélectionnez le menu
.
« Paramètres »
5
Reality Capture
Menu
Timer
Grid
Flash
Cancel
Select "Reality Capture" function. Take first photo, to increase accuracy take
1 2
Wählen Sie die Funktion „Reality Capture". additional photo. Nehmen Sie ein erstes
Sélectionnez la fonction « Reality Capture ». Foto auf. Nehmen Sie um die Genauigkeit zu
erhöhen ein weiteres Foto auf. Prenez une
première photo. Pour une meilleure précision,
prenez-en une autre.
New New
Undo Undo
Tools Tools
Snap Snap
Export Distance Export Distance
Area
Menu Menu
4 Choose between distance and area 5 Tap two points to measure distance.
measurement, drag and zoom photo. Tippen Sie zwei Punkte an, um die Distanz zu
Wählen Sie zwischen Distanz- und Flächen- messen.
messung. Ziehen und zoomen Sie das Foto. Effleurez deux points pour mesurer la distance.
Choisissez l'option Mesure de distance ou
Mesure de zone. Glissez et zoomez la photo.
6
Laser
Tools Distance
Base
Menu
Menu Calc Tools Base Clear Undo
Back
Front
Corner adaptor
Select "Laser" function and adjust measuring Distance measurement.
1 2
reference. Distanzmessung.
Wählen Sie die Funktion „Laser" und stellen Sie Mesure de distance.
die Messreferenz ein.
Sélectionnez la fonction « Laser » et adaptez la
référence de mesure.
Tools Volume
Area
3
Menu Calc Tools Base Clear Undo
Menu Clear Distance Smart Hor... Area Volume Share
Add
2 Subtract
1
4 Area (1-2) and Volume measurement (1-2-3). 5 Add / Subtract.
Flächen- (1-2) und Volumenmessung (1-2-3). Addieren / Subtrahieren.
Mesure de zone (1-2) et de volume (1-2-3). Addition / Soustraction.
7
Sketch Plan (Optional)
Menu
-.---m
Menu Menu
Sketch
-.---m 2
-.---m
Document
Line
3D -.---m
Area Area
1 Select "Sketch Plan" function from "Sketch 2 Select "Line" or "Area" and draw by dragging
& Document" menu. Wählen Sie im Menü or tapping. Wählen Sie „Linie" oder
„Sketch & Document" die Funktion „Sketch „Fläche" und zeichnen Sie durch Ziehen
Plan". Sélectionnez la fonction « Sketch Plan » oder Tippen. Sélectionnez l'option « Ligne »
dans le menu « Sketch & Document ». ou « Zone » et dessinez en glissant ou en
effleurant.
Menu Export Tools Undo New Menu Tools Undo
(3.211 m)
-.---m
Sketch Sketch
Enter
11.239 m 2 -.---m 2
13.422 m -.---m
Opening Opening
Document Document
Enter
3D (3.211 m) 3D -.---m
Laser
The sketch is automatically scaled. Calculated Alternatively select a line and press "Enter" to
4 5
values are in brackets. Die Skizze wird add length. Wählen Sie alternativ eine Linie
automatisch skaliert. Berechnete Werte stehen und tippen Sie auf „Eingabe", um die Länge
hinzuzufügen. Ou sélectionnez une ligne et ap-
in Klammern. Le plan est automatiquement mis
à l'échelle. Les valeurs calculées sont indiquées puyez sur « Entrée » pour ajouter une longueur.
entre parenthèses.
8
1. Measure
Messen
Mesure
2. Touch screen
Touchscreen
Écran tactile
3. Back
Zurück
Précédent
4. Home
Home
Accueil
5. Measure
Messen
Mesure
6. Recents
Letzte
Récents
7. Camera
Kamera
Appareil photo
8. USB port protection lid
USB-Schutzkappe
Cache du port USB
9. USB port
USB-Schnittstelle
Port USB
10. ON/OFF
EIN / AUS
MARCHE/ARRÊT
Update
Update
Mise à jour
Menu
Connect the BLK3D to
the Internet via WiFi to get
the latest updates.
Verbinden Sie den BLK3D über
das WLAN mit dem Internet,
um die neuesten Updates zu
erhalten.
Connectez le BKL3D à
l'Internet via WiFi pour obtenir
les toutes dernières mises à jour.
Menu
Menu
Protect your device with a PIN or a
password (optional).
Schützen Sie Ihr Gerät mit
einer PIN oder einem Passwort
(optional).
Protégez votre appareil avec un
code PIN ou un mot de passe (en
option).
Select language.
Wählen Sie die Sprache.
Sélectionnez la langue.
Measure
Timer
Grid
Flash
Review
Measure
Cancel
New
Menu
Go to Measure mode.
3
Wechseln Sie in den Messmodus.
Placez-vous en mode Mesure.
Snap
Check Next
Area Cancel Done
6 Tap on point to activate Precise mode. Drag and
zoom photo to adjust position. Tippen Sie auf einen
Punkt, um den Präzisionsmodus zu aktivieren. Ziehen
und zoomen Sie das Foto, um die Position anzupas-
sen. Effleurez un point pour activer le mode Précis.
Glissez et zoomez la photo pour régler la position.
Sketch Plan · Sketch Plan · Sketch Plan
Tools Smart Hor...
Smart Horizontal.
3
Smart Horizontal.
Smart Horizontal.
Menu
2 s
6 Tracking mode.
Tracking-Modus.
Mode Tracking.
Menu
Undo Tools Undo New
-.---m
Sketch
Laser
-.---m 2
-.---m
Opening
Document
Enter
3D -.---m
Laser
3 Select a line and press "Laser" to measure
the length.
Wählen Sie eine Linie und dann „Laser", um die
Länge zu messen.
Sélectionnez une ligne et appuyez sur « Laser »
pour mesurer la longueur.
New Menu Tools Undo New
(3.211 m)
Sketch
Opening
11.239 m 2
13.422 m
Opening
Document
Enter Enter
3D (3.211 m)
Laser Laser
Select a line and press "Opening" to add doors
6
or windows. Wählen Sie eine Linie und tippen
Sie auf „Öffnung", um Türen oder Fenster hin-
zuzufügen. Sélectionnez une ligne et appuyez
sur « Ouverture » pour ajouter des portes ou
des fenêtres.
