Systemintegration

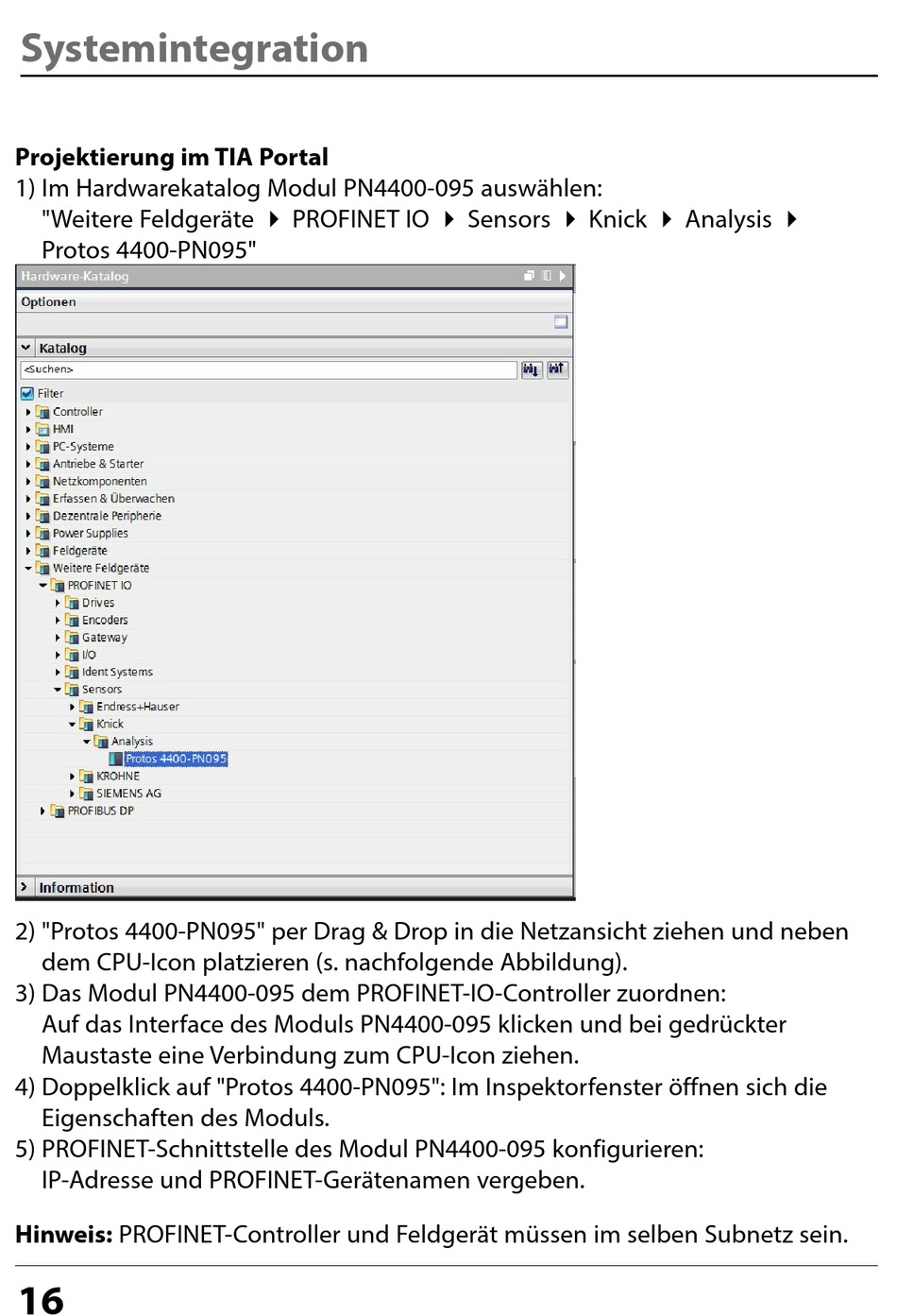

Projektierung im TIA Portal
1) Im Hardwarekatalog Modul PN4400-095 auswählen:
"Weitere Feldgeräte PROFINET IO Sensors Knick Analysis
Protos 4400-PN095"
2) "Protos 4400-PN095" per Drag & Drop in die Netzansicht ziehen und neben
dem CPU-Icon platzieren (s. nachfolgende Abbildung).
3) Das Modul PN4400-095 dem PROFINET-IO-Controller zuordnen:
Auf das Interface des Moduls PN4400-095 klicken und bei gedrückter
Maustaste eine Verbindung zum CPU-Icon ziehen.
4) Doppelklick auf "Protos 4400-PN095": Im Inspektorfenster öffnen sich die
Eigenschaften des Moduls.
5) PROFINET-Schnittstelle des Modul PN4400-095 konfigurieren:
IP-Adresse und PROFINET-Gerätenamen vergeben.
Hinweis: PROFINET-Controller und Feldgerät müssen im selben Subnetz sein.
16
