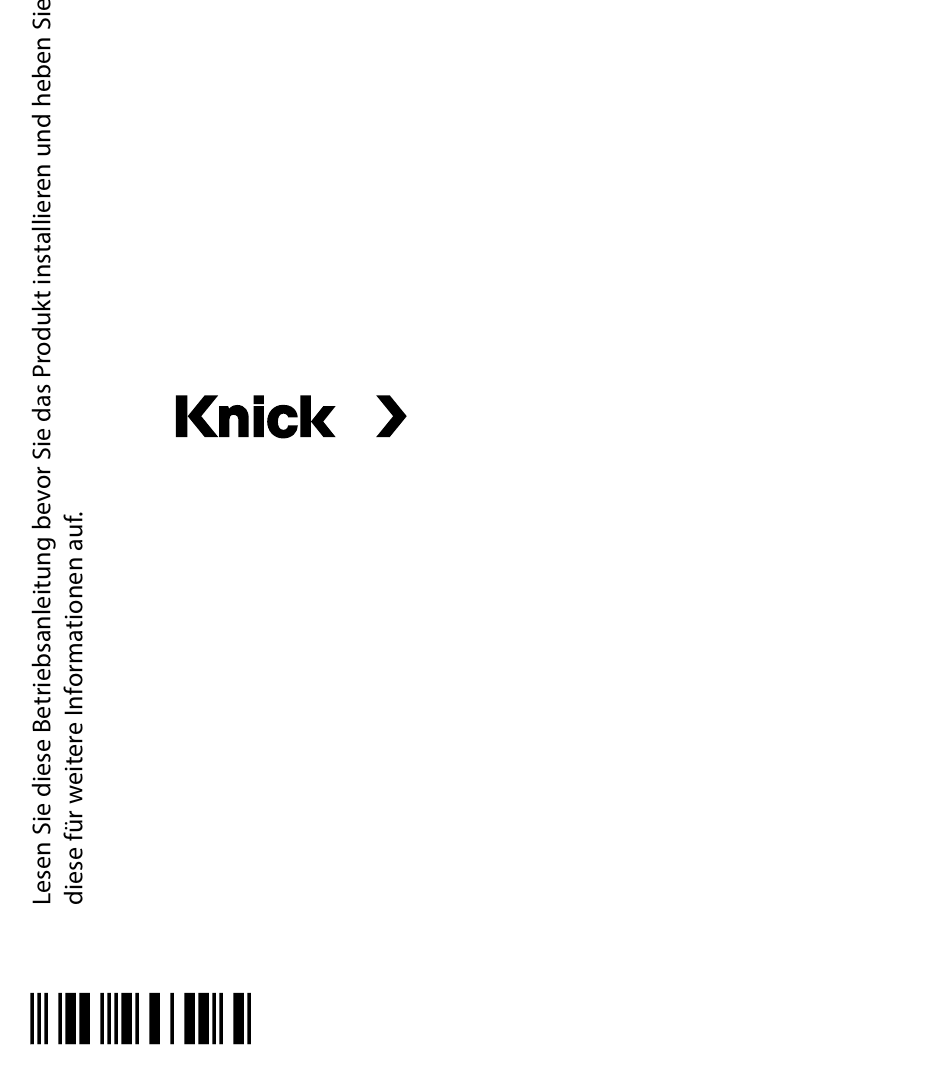

- Seite 1 Universaltrenner VariTrans® P 27000-S007 TA-251.103-KND01 20120802 084761 84761...
- Seite 2 Sicherheitshinweise Das Warnsymbol auf dem Gerät (Ausrufezeichen im Dreieck) bedeutet: Anleitung beachten! Warnung! Schutz gegen gefährliche Körperströme Bei Anwendungen mit hohen Arbeitsspannungen ist auf genügend Abstand bzw. Isolation zu Nebengeräten und auf Berührungsschutz zu achten. Achtung! Beim Umgang mit den Bausteinen ist auf Schutzmaßnahmen gegen elektrostatische Entladung (ESD) zu achten.
- Seite 3 Warnung! EXPLOSIONSGEFAHR Anschluss und Trennen elektrischer Betriebsmittel ist nur bei ausgeschalteter Spannungsversorgung oder bei der Sicherstellung einer nichtexplosionsgefährdeten Atmosphäre erlaubt! Warnung! EXPLOSIONSGEFAHR Das Ersetzen von Komponenten kann die Eignung zum Einsatz in explosionsgefährdeten Bereichen in Frage stellen (Class I, Division 2). Bedingungen für die sichere Anwendung (Ex) Für den Einsatz in explosionsgefährdeten Bereichen muss das Betriebsmittel in ein geeignetes bescheinigtes Gehäuse installiert...
- Seite 4 Bestimmungsgemäßer Gebrauch Die Sondertypen der Reihe P 27000-S007 dienen zur galvani schen Trennung und Umwandlung von Eingangssignalen von 0 ... ±10 V auf Ausgangssignale von 0 ... ±20 mA. Die Übertragung des Messsignals ist linear. Durch das Weitbereichsnetzteil können die Geräte mit Spannungen von 20 ... 253 V AC/DC versorgt werden.
- Seite 5 3.2 Gerät öffnen Mit Schraubendreher den Verschluss auf beiden Seiten des Gehäuses entriegeln, Gehäuseoberteil und Elektronik bis zur Rastung herausziehen. 3.3 Einstellungen Der Ausgangsbereich wird mittels der DIP- Schalter S1, S2 und S3 gemäß der unten stehenden Tabelle eingestellt. Achtung! Der Sondertyp P 27000-S007 darf nur in diesem Bereich verwendet werden!
- Seite 6 Montage Die Universaltrenner werden auf TS 35 Normschienen aufgerastet. Der elektrische Anschluss Klemmenbelegung 1 nicht beschalten 2 nicht beschalten 3 Eingang + 4 Eingang – 5 Ausgang + 6 Ausgang – 7 Hilfsenergie 8 Hilfsenergie Anschlussquerschnitt max. 2,5 mm Mehrleiteranschluss max. 1 mm (zwei Leiter gleichen Querschnitts) AWG 30-12, Anzugsmoment 0,7 Nm Die Anschlüsse müssen mindestens für...
- Seite 7 Abmessungen Metallschloss zur Befestigung Schraubklemmen auf der Hutschiene...
- Seite 8 Erklärungen, Genehmigungen und Zulassungen CE-Kennzeichnung Die EU-Konformitätserklärung ist Bestandteil der Dokumentation. Die Konformitätsaussage für ATEX-Zone-2-Betriebsmittel ist Bestandteil der Dokumentation. Open-type Process Control Equipment also listed Proc. Contr. Eq. for Use in Haz. Loc. File: E340287, E308146, E340288 Certificate No. 42 843 - 02 HH Environmental Category: D Test Standard: Regulations of the Performance of Type Tests, Part 1 EN 61010-1...
- Seite 9 Technische Daten Eingangsdaten Eingang 0 ... ±10 V Überlastbarkeit Begrenzung durch Suppressordiode 250 V, max. zulässiger Dauerstrom ≤ 3 mA Ausgangsdaten Ausgang 0 ... ±20 mA Bürde ≤ 12 V (600 Ω bei 20 mA) Offset 20 µA Restwelligkeit ca. 20 mV Allgemeine Daten Verstärkungsfehler 0,08 % v.
- Seite 10 Schutz gegen gefährliche Sichere Trennung nach DIN EN 61140 (VDE 0140 Teil 1) Körperströme durch verstärkte Isolierung gemäß DIN EN 61010-1 (VDE 0411 Teil 1) bei Überspannungskategorie II und Verschmutzungsgrad 2 für Arbeitsspannungen bis zu 600 V AC/DC zwischen Eingang und Ausgang, ferner bis 300 V AC/ DC zwischen Ausgang und Hilfsenergie bis Kategorie II und Grad 2.
- Seite 11 Explosionsschutz Europa: II 3G Ex nA IIC T4 Gc X USA: Class I Div.2 GRP A,B,C,D T4 Class I Zone 2 AEx nA IIC T4 Kanada: Class I Zone 2 Ex nA IIC T4 X Class I Div.2 GRP A,B,C,D T4 1) Höhere Ausgangslast auf Anfrage 2) Mittlerer Tk im spezifizierten Betriebs-Temperaturbereich -10 °C ...
- Seite 12 Knick Elektronische Messgeräte GmbH & Co. KG Beuckestraße 22 D-14163 Berlin Telefon: +49 (0)30 - 801 91 - 0 Telefax: +49 (0)30 - 801 91 - 200 Internet: http://www.knick.de E-Mail: knick@knick.de...
