Modul einsetzen
VORSICHT! Elektrostatische Entladung (ESD).
Die Signaleingänge der Module sind empfindlich gegen elektrostatische
Entladung.
Treffen Sie ESD-Schutzmaßnahmen, bevor Sie das Modul einsetzen und die
Eingänge beschalten.
Hinweis: Das Modul PN4400-095 muss auf Steckplatz 2 installiert werden.
1) Hilfsenergie des Geräts ausschalten.
2) Gerät öffnen (4 Schrauben auf der Frontseite lösen).
3) Modul auf Steckplatz 2 (D-SUB-Buchse) stecken.
4) Befestigungsschrauben des Moduls festziehen.
5) Signalleitungen anschließen.
6) Prüfen, ob alle Anschlüsse ordnungsgemäß beschaltet wurden.
7) Gerät schließen, Schrauben auf der Frontseite festziehen.
8) Hilfsenergie einschalten.

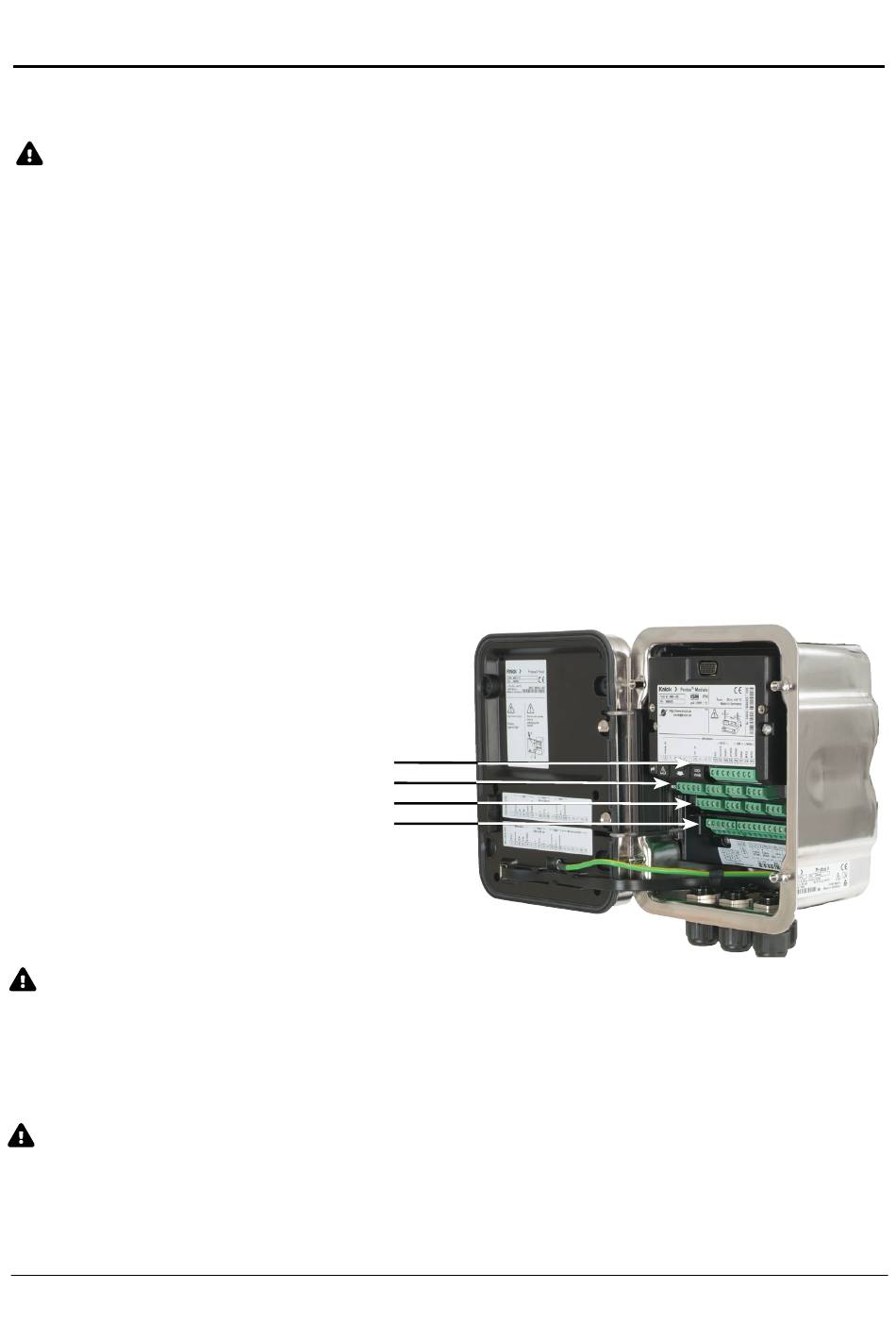

Anschlüsse Modul BASE
VORSICHT! Möglicher Verlust des angegebenen Dichtheitsgrads.
Kabelverschraubungen und Gehäuse korrekt installieren und verschrauben.
Zulässige Kabeldurchmesser und Anziehdrehmomente beachten.
Setzen Sie ggf. geeignete Blindstopfen oder Dichteinsätze ein.
VORSICHT! Durch eine fehlerhafte Parametrierung oder Justierung kann
es zu fehlerhaften Ausgaben kommen.
Protos muss daher durch einen System spezialisten in Betrieb genommen
und vollständig parametriert und justiert werden.
Modul-Steckplatz 3
Modul-Steckplatz 2
Modul-Steckplatz 1
11
