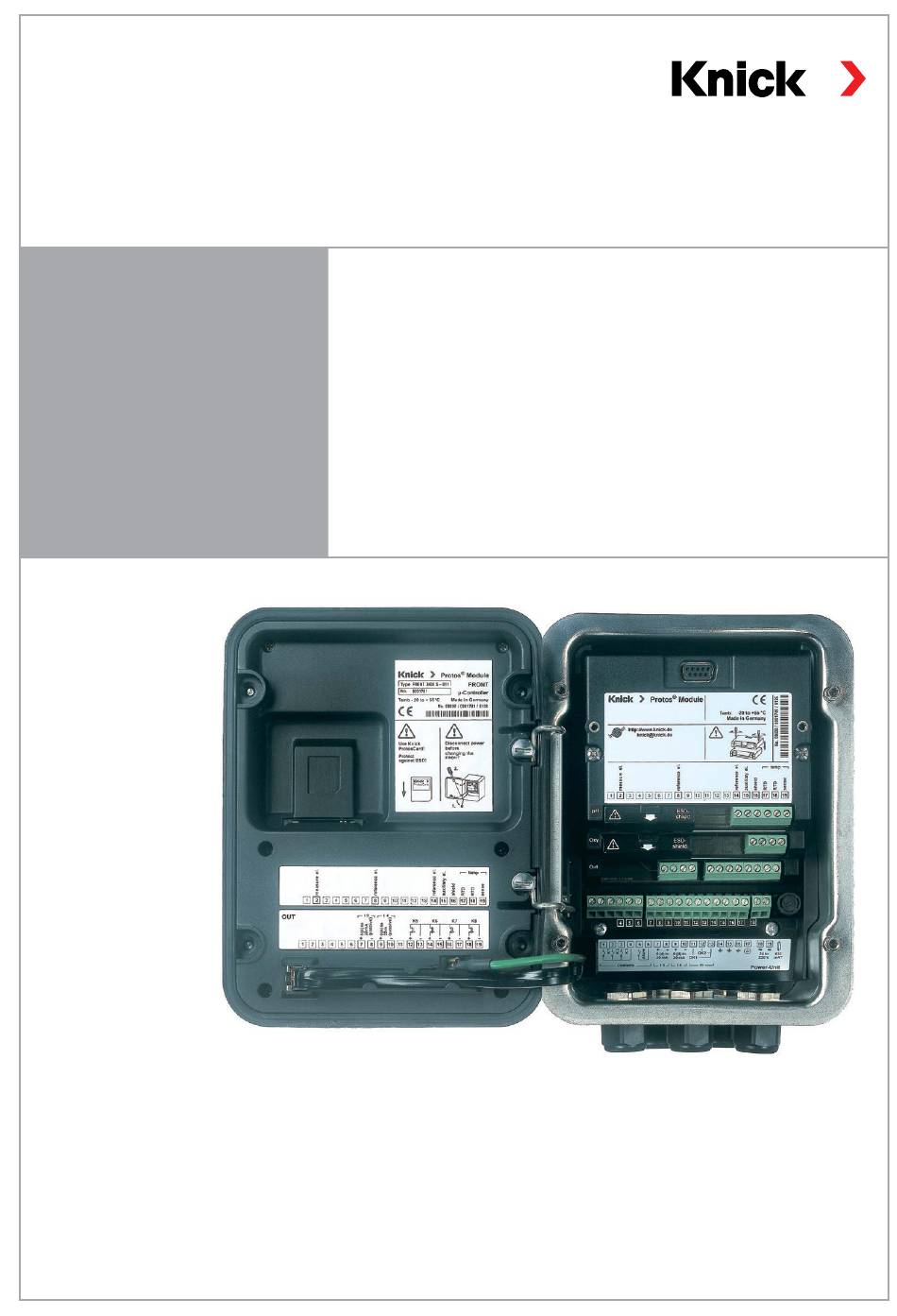

Knick PH 3400-035 Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Betriebsanleitung
Betriebsanleitung
Betriebsanleitung
Aktuelle Produktinformation: www.knick.de
Aktuelle Produktinformation: www.knick.de
Aktuelle Produktinformation: www.knick.de
Analysenmesssystem
Analysenmesssystem
Analysenmesssystem
Protos 3400(X)
Protos 3400(X)
Protos II 4400(X) / Protos 3400(X)
Messmodul Protos CONDI 3400 (X)-051
Messmodul Protos CONDI 3400 (X)-051
Messmodul Protos PH 3400(X)-035
Deutsch
Deutsch
zur Leitfähigkeitsmessung mit induktiven Sensoren
zur Leitfähigkeitsmessung mit induktiven Sensoren
zur simultanen Messung von pH-Wert,
Redoxspannung und Temperatur
The Art of Measuring.
The Art of Measuring.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Knick PH 3400-035

Inhaltszusammenfassung für Knick PH 3400-035

  • Seite 1 Messmodul Protos CONDI 3400 (X)-051 Messmodul Protos CONDI 3400 (X)-051 Betriebsanleitung Messmodul Protos PH 3400(X)-035 Deutsch Deutsch zur Leitfähigkeitsmessung mit induktiven Sensoren zur Leitfähigkeitsmessung mit induktiven Sensoren zur simultanen Messung von pH-Wert, Redoxspannung und Temperatur Aktuelle Produktinformation: www.knick.de Aktuelle Produktinformation: www.knick.de Aktuelle Produktinformation: www.knick.de...

  • Seite 2: Rücksendung

    Rücksendung Das Produkt bei Bedarf in gereinigtem Zustand und sicher verpackt an die Knick Elektronische Messgeräte GmbH & Co. KG senden. Bei Kontakt mit Gefahrstoffen das Produkt vor dem Versand dekontaminieren bzw. desinfizieren. Der Sendung ist immer ein entsprechendes Rücksendeformular beizulegen, um eine mögliche Gefährdung der Servicemitarbeiter zu vermeiden.

  • Seite 3: Inhaltsverzeichnis

    Plug and Measure ........................10 Erstjustierung ..........................11 Parametrierung .........................12 Vorbeugende Wartung ......................13 Diagnose............................14 CIP (Cleaning in Place) / SIP (Sterilization in Place) .............16 Klemmenschild Modul PH 3400-035 ............17 Modul einsetzen .................... 18 Beschaltungsbeispiele .................. 19 Kalibrierung/Justierung................24 Kalibrierverfahren ........................26 Temperaturkompensation ....................27 HOLD-Funktion beim Kalibrieren ..................28...
  • Seite 4 Inhaltsverzeichnis Modul Protos PH 3400(X)-035 Kalibriertimer ..........................52 Cal-Toleranzband ........................52 TK Messmedium ........................54 ORP/rH-Wert ..........................56 Deltafunktion ..........................56 Calculation Blocks/Verrechnungsblöcke .................57 Logbuch ............................60 Liefereinstellung/Werkseinstellung setzen..............60 Meldungen: Voreinstellung und Auswahlbereich ............61 Gerätegrenzen ...........................61 Stromausgang parametrieren .....................63 Stromausgänge: Kennlinienverlauf ...................64 Stromausgänge: Ausgangsfilter ..................66 Wartung ......................67 Sensormonitor ...........................67 Abgleich Temperaturfühler ....................67 Diagnosefunktionen ..................
  • Seite 5 Inhaltsverzeichnis Modul Protos PH 3400(X)-035 Anhang: ......................87 Minimale Messspannen bei Stromausgängen ..............87 Puffertabelle Mettler-Toledo ....................88 Puffertabelle Knick CaliMat ....................89 Puffertabelle DIN 19267......................90 Puffertabelle NIST Standard (DIN 19266 : 2000-01).............91 Puffertabelle Techn. Puffer nach NIST................92 Puffertabelle Hamilton ......................93 Puffertabelle Kraft ........................94 Puffertabelle Hamilton A .......................95...

  • Seite 6: Bestimmungsgemäßer Gebrauch

    Bestimmungsgemäßer Gebrauch Das Modul dient zur simultanen Messung von pH-Wert, Redoxspannung und Temperatur mit analogen Glaselektroden oder ISM-Sensoren (Intelligent Sensor Management). Das Modul PH 3400X-035 ist für Bereiche vorgesehen, die explosionsgefährdet sind und für die Betriebsmittel der Gruppe II, Gerätekategorie 2(1), Gas/Staub erforderlich sind.

  • Seite 7: Sicherheitshinweise

    • Im Ex-Bereich darf zum Schutz gegen elektrostatische Aufladung nur mit einem feuchten Tuch gereinigt werden. Instandhaltung Protos-Module können durch den Anwender nicht instandgesetzt werden. Für Anfragen zur Instandsetzung von Modulen steht die Knick Elektronische Messgeräte GmbH & Co. KG unter www.knick.de zur Verfügung.

  • Seite 8: Firmwareversion

    Protos 3400 ab FRONT-Firmwareversion 6.0 Protos 3400X ab FRONT-Firmwareversion 6.0 Protos II 4400 ab FRONT-Firmwareversion 01.00.00 Protos II 4400X ab FRONT-Firmwareversion 01.00.00 Weitere Informationen zur Firmware-Versionshistorie sind auf www.knick.de verfügbar. Aktuelle Gerätefirmware / Modulfirmware abfragen Wenn sich das Gerät im Messmodus befindet: Drücken der Taste menu, Wechsel zum Diagnosemenü: Gerätebeschreibung...

  • Seite 9: Ism - Intelligent Sensor Management

    ISM – Intelligent Sensor Management Das Modul ermöglicht den Anschluss von ISM-Sensoren. Bei der pH-Messung bleibt die Möglichkeit der kontinuierlichen Überwachung von Glas- und Bezugselektrode gewahrt. ISM-Sensoren verfügen über ein “elektronisches Datenblatt” und ermögli- chen die Speicherung zusätzlicher Betriebsparameter wie Kalibrierdatum und Einstellwerte direkt im Sensor.

  • Seite 10: Plug And Measure

    Plug and Measure Ein ISM-Sensor meldet sich sofort nach dem Anschließen auf dem Display: Automatisch werden alle sensortypischen 6.53 pH 25.6 °C Parameter an das Messgerät übermittelt. ISM Sensor angeschlossen Das betrifft zum Beispiel Messbereich, Sensor: InPro 3250SG Nullpunkt und Steilheit des Sensors, aber auch Hersteller: Mettler Toledo 52002559...

  • Seite 11: Erstjustierung

    Symbol “Hold” (oben links im Display) angezeigt. 6.53 pH 25.6 °C Kalibrierung Modulauswahl mit Pfeiltasten, Modul PH 3400-035 mit enter bestätigen. Info Zurück 1) Die Parametrierung der Stromausgänge / Schaltkontakte erfolgt beim Modul BASE bzw. bei den Kommunikationsmodulen (OUT).

  • Seite 12: Parametrierung

    Parametrierung Da ISM-Sensoren ein “elektronisches Datenblatt” mit sich führen, werden viele Parameter bereits Menüauswahl vom Sensor geliefert und automatisch vom Messgerät übernommen. Die Vorgabe der prozessbezogenen Parametrierung Parameter erfolgt im Menü Parametrierung > Zurück Lingua/语言 Modul PH 3400(X)-035 > ISM pH > Sensordaten pH-Sensor (Spezialist) Eingangsfilter Sensordaten Kal.-Voreinstellungen...

  • Seite 13: Vorbeugende Wartung

    Vorbeugende Wartung Die Einstellungen werden vorgenommen 7.02 pH 22.3 °C im Menü Wartung > Modul PH 3400(X)-035 Modul PH 3400-035 > ISM pH Sensormonitor Abgleich Tempfühler Autoklavierzähler Zurück Sensormonitor 7.02 pH 22.3 °C zur Validierung des Sensors und der gesam- Sensormonitor ten Messwertverarbeitung.

  • Seite 14: Diagnose

    Diagnose Menü Diagnose > Modul PH 3400(X)-035 > ISM pH Diagnose Messstellenbeschreibung Modul FRONT 4400-011 Modul BASE 3400-021 Modul PH 3400-035 ISM PH Zurück Sensornetzdiagramm • Steilheit Sensornetzdiagramm • Nullpunkt 1 - Steilheit 2 - Nullpunkt • Bezugsimpedanz 3 - Bezugsimpedanz 4 - Glasimpedanz •...
  • Seite 15 Diagnose Statistik Die Statistikdaten geben Auskunft über den Statistik Produktlebenszyklus des Sensors: Daten Nullpunkt ErstCal +07.00 pH 13.04.20 10:03 der Erstjustierung sowie der letzten drei Diff +00.03 pH 02.05.20 13:24 Kalibrierungen/Justierungen werden ange- Diff +00.02 pH 15.05.20 09:18 Diff +00.03 pH 02.06.20 10:47 zeigt (Datum und Uhrzeit der Erstjustierung, Steilheit Nullpunkt und Steilheit, Impedanz Glas-/...

  • Seite 16: Cip (Cleaning In Place) / Sip (Sterilization In Place)

    CIP-/SIP-Zyklen CIP (Cleaning in Place) / SIP (Sterilization in Place) CIP-/SIP-Zyklen dienen der Reinigung bzw. Sterilisation der medienberührten Teile im Prozess und werden z.B. bei BioTech-Anwendungen durchgeführt. Je nach Anwendung wird mit einer Chemikalie (alkalische Lösung, Wasser) oder mit mehreren Chemikalien (alkalische Lösung, Wasser, saure Lösung, Wasser) gearbeitet, die Temperaturen liegen bei CIP um 80 °C, bei SIP um 110 °C.

  • Seite 17: Klemmenschild Modul Ph 3400-035

    Klemmenschild Modul PH 3400-035 Klemmenschild-Aufkleber An der Innentür können die Klemmenschild- Aufkleber der tiefer liegenden Module angebracht werden. Das erleichtert Wartung und Service.

  • Seite 18: Modul Einsetzen

    Modul einsetzen VORSICHT! Elektrostatische Entladung (ESD). Die Signaleingänge der Module sind empfindlich gegen elektrostatische Entladung. Treffen Sie ESD-Schutzmaßnahmen, bevor Sie das Modul einsetzen und die Eingänge beschalten. ACHTUNG! Leitungsadern mit geeignetem Werkzeug ab isolieren, um Beschädigungen zu vermeiden. Schirmkappe 1) Hilfsenergie des Geräts ausschalten. 2) Gerät öffnen (4 Schrauben auf der Frontseite lösen).

  • Seite 19: Beschaltungsbeispiele

    Beschaltungsbeispiele Hinweis: Auf korrekten Anschluss der Schirmung achten. Schirmkappe Hinweis: Klemme 12 (Solution Ground SG) muss stets beschaltet sein. Andernfalls Brücke setzen. pH-Messung mit Sensocheck der Glaselektrode PH 3400(X)-035...
  • Seite 20 Beschaltungsbeispiele pH-Messung und Redox-Messung simultan mit Sensocheck der Glas- und Bezugselektrode PH 3400(X)-035...
  • Seite 21 Beschaltungsbeispiele pH-/Redox-Messung mit Glaselektrode Anschluss VP, Sensocheck der Glas- und Bezugselektrode PH 3400(X)-035...
  • Seite 22 Beschaltungsbeispiele Redox (ORP)-Messung mit Sensocheck der Bezugselektrode Hinweis: Meldungen der Glaselektrode ausschalten! PH 3400(X)-035 Brücke Sensor SE 564X/1-NS8N...
  • Seite 23 Beschaltungsbeispiele Anschluss ISM-Sensor PH 3400(X)-035...

  • Seite 24: Kalibrierung/Justierung

    Kalibrierung/Justierung Hinweis: Funktionskontrolle (HOLD) aktiv für das jeweils kalibrierte Modul Stromausgänge und Schaltkontakte verhalten sich wie parametriert • Kalibrierung: Feststellung der Abweichung ohne Verstellung • Justierung: Feststellung der Abweichung mit Verstellung ACHTUNG! Ohne Justierung liefert jedes pH-Messgerät einen ungenauen oder falschen Messwert! Jeder pH-Sensor hat einen individuellen Nullpunkt und eine individuelle Steilheit.

  • Seite 25: Menü Display

    Messgrößen übernommen. Justieren Beenden Bediener (ohne Spezialistenrechte) 8.30 pH 25.6°C Nach der Kalibrierung in den Modul PH 3400-035 Messmodus wechseln, Spezialisten Gespeicherter Kalibrierdatensatz informieren. Der Spezialist sieht alle Kalibrierung 31.05.19 12:44 Angaben zur letzten Kalibrierung bei Eine neue Kalibrierung starten Kalibrierdatensatz anzeigen/justieren erneutem Aufruf (Menü...

  • Seite 26: Kalibrierverfahren

    Kalibrierung/Justierung Kalibrierverfahren Einpunktkalibrierung Der Sensor wird nur mit einer Pufferlösung kalibriert. Damit kann nur der Nullpunkt des Sensors ermittelt und vom Protos einge- rechnet werden. Eine Einpunktkalibrierung ist sinnvoll und zulässig, wenn die Messwerte in der Nähe des Sensor-Nullpunkts liegen, so dass die Änderung der Sensorsteilheit keine große Rolle spielt.

  • Seite 27: Automatische Temperaturkompensation

    25.6 °C Temperatur misst Protos die Temperatur der Calimatic Pufferlösung mit einem Temperaturfühler Kalibriermedium: Pufferlösung Knick 2.00 4.01 7.00 9.21 (Pt 100/Pt 1000/ NTC 30 kΩ/NTC 8,55 kΩ). Wenn Bei Sensorwechsel Erstkalibrierung mit automatischer Temperaturkompensation bei für Statistik durchführen! Sensorwechsel...

  • Seite 28: Hold-Funktion Beim Kalibrieren

    HOLD-Funktion beim Kalibrieren Verhalten der Signal- und Schaltausgänge beim Kalibrieren Messen Kalibrierung Kontakt K2 Modul A Auswahl Messmodul "HOLD" ist aktiv Modul B Der Stromausgang des gewählten Modul A Modul B Moduls ist im Kalibrierung Kalibrierung Zustand "Funktions- kontrolle" (HOLD) Ende der Kalibrierung (oder Abbruch)
  • Seite 29 Systemsteuerung>Passcode-Eingabe). Auswahl: [enter] Zurück zum Messen Lingua 7.00 pH Kalibrierung: 25.6 °C “Modul PH” auswählen Kalibrierung Modul PH 3400-035 Zurück Info Kalibrierablauf wählen: 7.00 pH • Automatische Puffererkennung 25.6 °C • Manuelle Vorgabe von Pufferwerten Modul PH 3400-035 • Produktkalibrierung...

  • Seite 30: Automatische Puffererkennung Calimatic

    Kalibrierung/Justierung Automatische Puffererkennung Calimatic Die automatische Puffererkennung (Calimatic) Bei der automatischen Kalibrierung mit Knick Calimatic wird der Sensor in eine, zwei oder drei Pufferlösungen getaucht. Protos erkennt anhand der Sensorspannung und der gemessenen Temperatur automatisch den Puffernennwert. Die Reihenfolge der Pufferlösungen ist beliebig, sie müssen aber zu dem in der Parametrierung festgelegten Puffersatz gehören...

  • Seite 31: Justierung

    Menü Display Aktion Anzeige Puffernennwert. 7.00 pH 25.6 °C Die Wartezeit bis zur Stabilisierung Calimatic der Messspannung kann mit Driftkontrolle mit 1. Puffer läuft Nullpunkt-Korrektur ”Beenden” verkürzt werden (reduzierte Sensorspannung -0000 mV Genauigkeit der Kalibrierwerte). Kalibriertemperatur +25.5°C Puffernennwert 7.00 pH Die Einstellzeit gibt an, wie lange der Einstellzeit 0001s...

  • Seite 32: Kalibrierung Mit Manueller Eingabe Der Pufferwerte

    Kalibrierung/Justierung Kalibrierung mit manueller Eingabe der Pufferwerte Kalibrierung mit manueller Eingabe der Pufferwerte Bei der Kalibrierung mit manueller Eingabe der Pufferwerte wird der Sensor in eine, zwei oder drei Pufferlösungen getaucht. Protos zeigt die gemessene Temperatur an. Anschließend sind die temperaturrichtigen Pufferwerte manuell einzugeben. Lesen Sie dazu aus der Puffertabelle (z.
  • Seite 33 Menü Display Aktion Kalibrierung mit 1. Pufferlösung. 4.00 pH 25.6 °C Die Wartezeit bis zur Stabilisierung Manuelle Vorgabe der Messspannung kann mit Driftkontrolle mit 1. Puffer läuft. Nullpunkt-Korrektur ”Beenden” verkürzt werden (reduzierte Sensorspannung -0224 mV Genauigkeit der Kalibrierwerte). Kalibriertemperatur +25.6°C Puffernennwert +04.00 pH Die Einstellzeit gibt an, wie lange der...

  • Seite 34: Produktkalibrierung

    Dazu sollte die Probe in einem Isoliergefäß transportiert werden. Der pH-Wert der Probe kann auch durch Entweichen flüchtiger Substanzen ver- fälscht werden. Menü Display Aktion 7.00 pH Modulauswahl: PH 3400-035 25.6 °C Das Modul ist in Funktionskontrolle Kalibrierung (HOLD), zugeordnete Stromausgänge Modul PH 3400-035 und Schaltkontakte verhalten sich ent- sprechend der Parametrierung (BASE).
  • Seite 35 Menü Display Aktion Produktkalibrierung 7.00 pH 25.6 °C Die Produktkalibrierung erfolgt Produktkalibrierung in 2 Schritten. Cal-Medium: Produkt Cal durch Probennahme Probenentnahme vorbereiten, und Eingabe des pH-Wertes starten mit Softkey bzw. enter. Starten Zurück 7.00 pH 1. Schritt 25.0°C Probe entnehmen. Produktkalibrierung Schritt 1: Probennahme Messwert und Temperatur zum...

  • Seite 36: Kalibrierung Durch Dateneingabe Vorgemessener Sensoren

    Kalibrierung/Justierung Kalibrierung durch Dateneingabe vorgemessener Sensoren Dateneingabe vorgemessener Sensoren Eingabe der Werte für den Nullpunkt, die Steilheit und die Isothermen- schnittpunktspannung für einen Sensor. Die Werte müssen bekannt sein, also z. B. vorher im Labor ermittelt werden. ACHTUNG! Die Eingabe einer Isothermenschnittpunktspannung U gilt auch für die Kalibrierabläufe •...

  • Seite 37: Isothermenschnittpunktspannung

    Isothermenschnittpunktspannung Der Isothermenschnittpunkt ist der Schnittpunkt zweier Kalibriergeraden bei zwei verschiedenen Temperaturen. Die Spannungsdifferenz zwischen dem Sensornullpunkt und diesem Schnittpunkt ist die Isothermenschnitt- punktspannung „Uis“. Sie kann temperaturabhängig Messfehler verursachen, die jedoch durch Parametrieren des „Uis“-Wertes kompensiert werden können. • Vermieden werden diese Messfehler durch Kalibrieren bei Messtemperatur oder bei konstanter, geregelter Temperatur.

  • Seite 38: Orp-Kalibrierung/Justierung

    Kalibrierung/Justierung ORP-Kalibrierung/Justierung ORP-Kalibrierung/Justierung Mit einer Redox-Pufferlösung kann die Spannung eines Redox-Sensors justiert werden. Dabei wird die Spannungsdifferenz zwischen der gemes- senen Spannung und der Spannung der Kalibrierlösung festgestellt. Diese Spannungsdifferenz ist auf der Flasche der Kalibrierlösung aufgedruckt und ist definiert als Spannung zwischen der Redoxelektrode und einer bestimmten Bezugselektrode.
  • Seite 39 Menü Display Aktion Der Bezugselektrodentyp wird in der 200 mV 25.6 °C Parametrierung ausgewählt. ORP-Justierung Sensor in Kalibriermedium tauchen Bezugselektrode Ag/AgCl,KCl 1m Temperatur +25.5°C und Stabilität des ORP-Messwertes ORP-Eingang +200 mV abwarten. Den ORP-Sollwert (Flasche) eingeben. ORP-Sollwert +200 mV Zurück ACHTUNG Bezug beachten! 200 mV (wie parametriert)

  • Seite 40: Abgleich Temperaturfühler

    Kalibrierung/Justierung Abgleich Temperaturfühler Hinweis: Mit Protos II 4400(X) im Menü Kalibrierung. Mit Protos 3400(X) im Menü Wartung. Abgleich Temperaturfühler Diese Funktion dient dazu, die individuelle Toleranz des Temperaturfühlers und den Einfluss der Zuleitungswiderstände abzugleichen, um die Genauigkeit der Temperaturmessung zu erhöhen. Der Abgleich darf nur erfolgen, wenn eine genaue Messung der Prozesstemperatur mit einem kalibrierten Vergleichsthermometer erfolgt! Der Messfehler des Vergleichsthermometers sollte unter 0,1 °C liegen.

  • Seite 41: Parametrierung

    Parametrierung VORSICHT! Durch eine fehlerhafte Parametrierung oder Justierung kann es zu fehlerhaften Ausgaben kommen. Protos muss daher durch einen Systemspezialisten in Betrieb genommen und vollständig parametriert und justiert werden. ACHTUNG! Während der Parametrierung ist der NAMUR-Kontakt “Funktions kontrolle“ (HOLD) aktiv. Die Stromausgänge verhalten sich je nach Parametrierung, d. h. sie sind ggf.

  • Seite 42: Parametrierung: Die Bedienebenen

    Parametrierung: Die Bedienebenen Anzeigeebene, Betriebsebene, Spezialistenebene Hinweis: Funktionskontrolle (HOLD) (Parametrierung: Modul BASE) Menü Display Aktion 11.03 pH Parametrierung aufrufen 25.6 °C Aus dem Messmodus heraus: Menüauswahl Taste menu: Menüauswahl. Parametrierung mit Pfeiltasten wäh- len, mit enter bestätigen. Auswahl: [enter] zurück zum Messen Lingua Spezialistenebene 11.03 pH...

  • Seite 43: Parametrierung: Funktionen Sperren

    “Modul PH” mit Pfeiltasten Modul PH 3400-035 Modul CONDI 3400-051 auswählen, mit enter bestätigen. Zurück “Cal-Voreinstellungen” mit Pfeiltasten 11.03 pH 25.0°C auswählen, mit Softkey “Sperren”. Modul PH 3400-035 (Spezialist) Eingangsfilter Sensordaten Cal-Voreinstellungen Tk Messmedium ORP/rH-Wert Deltafunktion Zurück Sperren Die Funktion “Cal-Voreinstellungen” ist 11.03 pH...

  • Seite 44: Parametrierung Aufrufen

    Parametrierung (Spezialist) Systemsteuerung Modul FRONT 4400-011 Modul BASE 3400-021 Modul CONDI 3400-051 Modul PH 3400-035 Zurück Bei Protos II 4400(X): Modul PH 3400-035 (Spezialist) Betriebsart: Analog / ISM Auswahl mit Pfeiltasten, Analog Betriebsart bestätigen mit enter. Mit Softkey "Zurück" zur Parameterauswahl.
  • Seite 45 Sensordaten. pH-Sensorüberwachung einstellbar Hinweis: Funktionskontrolle (HOLD) aktiv Menü Display Aktion Sensordaten s. a. S. 47. 7.00 pH 20.1 °C Je nach Sensortyp werden Modul PH 3400-035 (Spezialist) Sensordaten voreingestellt. Eingangsfilter Sensordaten Grau dargestellte Daten können nicht Cal-Voreinstellungen verändert werden. Tk Messmedium ORP/rH-Wert Deltafunktion Zurück...

  • Seite 46: Sensoface

    Sensoface Sensoface ist eine grafische Anzeige zum Zustand des Sensors. Die Sensoface-Piktogramme geben Diagnose- Hinweise auf Verschleiß und Wartungsbedarf des Sensors (“freundlich” - “neutral” - “traurig”). 24.0°C Sensoface-Kriterien Parameter kritischer Bereich Standard < 53,3 bzw. > 61 Steilheit 59,2 < 6,00 bzw. > 8,00 Nullpunkt 7,00 <...

  • Seite 47: Parametrierung Sensordaten

    Gerät ermittelt. Sie erscheinen dann als graue Werte. Bei „Individuell” können diese Toleranzen eingestellt werden. Hinweis: Funktionskontrolle (HOLD) aktiv. Graue Werte (Display) sind nicht einstellbar. Parameter Vorgabe Auswahl / Bereich / Hinweise Modul PH 3400-035 Betriebsart 1) Analog Analog, ISM Analog pH bzw. ISM pH Eingangsfilter Aus, Ein (Unterdrückung kurzer Eingangsstörungen)
  • Seite 48 Parametrierung Sensordaten Parameter Vorgabe Auswahl / Bereich / Hinweise • Sensocheck Bezugs-El Überwachung Auto Auto, Individuell Nominell 025.5 kΩ Min. 015.9 kΩ Max. 112.8 kΩ Meldung Aus, Ausfall, Wartungsbedarf • Sensocheck Glas-El Überwachung Auto Auto, Individuell Nominell 305.0 MΩ Min. 087.1 MΩ...

  • Seite 49: Cal-Voreinstellungen

    Parametrierung Cal-Voreinstellungen Hinweis: Funktionskontrolle (HOLD) aktiv Parameter Vorgabe Auswahl / Bereich Cal-Voreinstellung Knick CaliMat Knick CaliMat: 2.00 4.00 7.00 9.00 12.00 • Calimatic-Puffer (Merck Tritisole: 2.00 4.00 7.00 9.00 12.00) Mettler-Toledo: 2.00 4.01 7.00 9.21 DIN 19267: 1.09 4.65 6.79 9.23 12.75 NIST Standard: 4.006 6.865 9.180...
  • Seite 50 Parametrierung Toleranzband-Justage Programmablauf Start Toleranzband Kalibrierung / nein Justierung ? Erstkalibrierung ? nein Toleranzband löschen Neuer Eintrag Nullpunkt + Steilheit T-Band-Kontrolle ? nein Nullpkt > Toleranz ? nein Steilheit > Toleranz ? nein Justierung Kalibrierung Manuelle Kontrolle neues Toleranzband altes Toleranzband Ende Toleranzband 1) Zusatzfunktion SW3400-005, mit Protos 3400(X)

  • Seite 51: Toleranzband-Justage Aktivieren

    Parametrierung (Spezialist) Systemsteuerung Anschließend Optionsfreigabe Modul FRONT mit Pfeiltasten wählen, mit enter Modul BASE Modul OXY 3400-067 bestätigen. Modul PH 3400-035 Modul CONDI 3400-051 Zurück 7.00 pH Optionsfreigabe 25.6 °C Wählen Sie die freizuschaltende Optionsfreigabe (Spezialist) 001 KI-Recorder Zusatzfunktion “Cal-Toleranzband”.

  • Seite 52: Calimatic-Puffer

    Cal-Voreinstellungen: Calimatic-Puffer, Kalibriertimer, Cal-Toleranzband Hinweis: Funktionskontrolle (HOLD) aktiv Menü Display Aktion 7.00 pH Calimatic-Puffer 20.1 °C Für die automatische Kalibrierung Modul PH 3400-035 (Spezialist) muss der verwendete Puffersatz para- Eingangsfilter Sensordaten metriert werden. Zur Kalibrierung Cal-Voreinstellungen müssen dann Pufferlösungen aus die- TK Messmedium ORP/rH-Wert sem Puffersatz verwendet werden;...
  • Seite 53 Parametrierung Voreinstellung und Auswahlbereich Hinweis: Funktionskontrolle (HOLD) aktiv Parameter Vorgabe Auswahl / Bereich TK Messmedium • TK-Verrechnung Aus, linear, Reinstwasser, Tabelle, linear: Temperaturfaktor +XX.XX %/K eingeben ORP/rH-Wert • Bezugselektrode Ag/AgCl,KCI 3mol/l Ag/AgCl,KCI Hg, Tl/TlCl, KCl 3.5mol/l 1mol/l Hg/Hg 2 SO 4 , K 2 SO 4 ges •...

  • Seite 54: Tk Messmedium

    Parametrierung TK Messmedium Hinweis: Funktionskontrolle (HOLD) aktiv Menü Display Aktion 7.00 pH TK Messmedium 20.1 °C Zur Auswahl stehen: Modul PH 3400-035 (Spezialist) • linear (Eingabe TK-Koeffizient) Eingangsfilter Sensordaten • Reinstwasser Cal-Voreinstellungen TK Messmedium • Tabelle. ORP/rH-Wert Deltafunktion Zurück Sperren 7.00 pH...
  • Seite 55 Parametrierung Lineare Temperaturkompensation des Messmediums Ändert sich der pH-Wert des Mediums linear mit der Temperatur, so kann der Temperaturkoeffizient TK für die Temperaturkompensation in %/K wie folgt bestimmt werden: TK = (pH 25 – pH T ) · 100 / (25 °C – T) [%/K] Temperaturkoeffizient [%/K] pH 25 pH-Wert bei 25 °C...

  • Seite 56: Orp/Rh-Wert

    Parametrierung ORP/rH-Wert, Deltafunktion Hinweis: Funktionskontrolle (HOLD) aktiv Menü Display Aktion 7.00 pH ORP/rH-Wert 20.1 °C • Auswahl Bezugselektrodentyp: ORP/rH-Wert (Spezialist) Ag/AgCl, KCl 1 mol/l (Silber/Silberchlorid) Bezugs-El Ag/AgCl, KCl 1m Ag/AgCl, KCl 3 mol/l (Silber/Silberchlorid) Ag/AgCl, KCl 3m ORP-Umrechnung Hg,Ti/TiCl,KCl 3.5m Hg, Tl/TlCl, KCl 3,3 mol/l (Thalamid) rH mit Faktor Hg/Hg2SO4,K2SO4 ges...

  • Seite 57: Calculation Blocks/Verrechnungsblöcke

    Calculation Blocks/Verrechnungsblöcke Menüauswahl: Parametrierung > Systemsteuerung > Protos 3400(X): Calculation Blocks, Protos II 4400(X): Verrechnungsblöcke Verrechnung vorhandener Messgrößen zu neuen Messgrößen Verrechnungsblöcke Ein Verrechnungsblock hat zwei Messmodule mit allen ihren Messwerten als Eingangswerte. Zusätzlich geht der allgemeine Gerätestatus (NAMUR-Signale) mit ein. Aus den vorhandenen Messgrößen wird die Differenz berechnet. Stromausgänge Alle Stromausgänge können zur Ausgabe der durch die Verrechnungsblöcke gebildeten neuen Messgrößen parametriert werden.

  • Seite 58: Verrechnungsblöcke Aktivieren

    Bildung eines Verrechnungsblocks zur Block 1 Calc pH/pH Block 2 Auswahl angeboten. zurück 7.20 pH Verrechnungsblöcke werden in 25.6 °C der Parametrierung wie Module Parametrierung (Spezialist) Systemsteuerung angezeigt. Modul FRONT 3400-011 Modul BASE 3400-021 Modul pH 3400-035 Modul pH 3400-035 Calc pH/pH zurück...

  • Seite 59: Verrechnungsblock Parametrieren

    25.6 °C • Parametrierung aufrufen Parametrierung (Spezialist) • Systemsteuerung Systemsteuerung Modul FRONT 3400-011 • Auswahl des Moduls Modul BASE 3400-021 Modul pH 3400-035 Modul pH 3400-035 Calc pH/pH zurück 7.20 pH Je nach Modulbestückung werden 25.6 °C die möglichen Kombinationen zur...

  • Seite 60: Logbuch

    Parametrierung Parametrierung > Systemsteuerung Hinweis: Funktionskontrolle (HOLD) aktiv Menü Display Aktion Logbuch 7.00 pH 25.6 °C Auswahl der Meldungen, die im Logbuch (Spezialist) Logbuch protokolliert werden. Nein Ausfall protokollieren Die letzten Ereignisse werden mit Warnung protokollieren Nein Logbuch löschen Datum und Uhrzeit erfasst (Protos 3400(X): 50, Protos II 4400(X): 100 Ereignisse).

  • Seite 61: Meldungen: Voreinstellung Und Auswahlbereich

    Parametrierung Meldungen: Voreinstellung und Auswahlbereich Hinweis: Funktionskontrolle (HOLD) aktiv Parameter Vorgabe Auswahl / Bereich Meldungen Grenzen max. Aus, Gerätegrenzen max., Grenzen variabel* • pH-Wert Aus, Gerätegrenzen max., Grenzen variabel* • ORP-Wert Aus, Gerätegrenzen max., Grenzen variabel* • rH-Wert Grenzen max. Aus, Gerätegrenzen max., Grenzen variabel* •...

  • Seite 62: Diagnose-Menü

    Parametrierung Meldungen Hinweis: Funktionskontrolle (HOLD) aktiv (Parametrierung: Modul BASE) Menü Display Aktion 7.00 pH Meldungen 20.1 °C Alle vom Messmodul ermittelten Meldungen (Spezialist) Parameter können Meldungen Meldungen pH-Wert Meldungen ORP-Wert erzeugen. Meldungen rH-Wert • Gerätegrenzen max: Meldungen Temperatur Meldungen mV-Wert Meldungen werden erzeugt , wenn die Messgröße (z. B.

  • Seite 63: Parametrierung: Modul Base

    Parametrierung: Modul BASE Menüauswahl: Parametrierung > Modul BASE Hinweis: Funktionskontrolle (HOLD) aktiv Menü Display Aktion 7.00 pH Stromausgang parametrieren 19.2°C 1) Parametrierung Modul BASE (Spezialist) 2) Passcode eingeben Ausgangsstrom I2 Kontakt K4 (NAMUR Ausfall) 3) Modul BASE Kontakt K3 (NAMUR Wartungsbedarf ) Kontakt K2 (NAMUR HOLD 4) Ausgangsstrom I...

  • Seite 64: Stromausgänge: Kennlinienverlauf

    Stromausgänge: Kennlinienverlauf Menüauswahl: Parametrierung > Modul BASE> Stromausgang ... > Kennlinie Hinweis: Funktionskontrolle (HOLD) aktiv Kennlinie linear Der Ausgangsstrom folgt der Messgröße linear. Ausgangsstrom Messgröße Ende Anfang Kennlinie trilinear Erfordert die Eingabe zweier zusätzlicher Eckpunkte: Ausgangsstrom 2. Eckpunkt Y 1. Eckpunkt Y Messgröße Ende Anfang...

  • Seite 65: Kennlinie Funktion

    Kennlinie Funktion Nichtlinearer Verlauf des Ausgangsstroms, ermöglicht eine Messung über meh- rere Dekaden, z. B. die Messung sehr kleiner Messwerte mit hoher Auflösung sowie die Messung großer Messwerte (gering auflösend). Erforderlich: Eingabe des Wertes für 50 % Ausgangsstrom. Ausgangsstrom Eingabe für “50 %-Punkt”: z.B.: 10 % der Messgröße Messgröße...

  • Seite 66: Stromausgänge: Ausgangsfilter

    Stromausgänge: Ausgangsfilter Menüauswahl: Parametrierung>Modul BASE>Ausgangsstrom I...>Ausgangsfilter Hinweis: Funktionskontrolle (HOLD) aktiv Zeitkonstante Ausgangsfilter Zur Beruhigung des Stromausgangs kann ein Tiefpass-Filter mit einstellbarer Zeitkonstante eingeschaltet werden. Bei einem Sprung am Eingang (100 %) steht nach Erreichen der Zeitkonstante am Ausgang ein Pegel von 63 %. Die Zeitkonstante kann im Bereich 0 ...

  • Seite 67: Wartung

    Wartung Sensormonitor, Temperaturfühlerabgleich Hinweis: Funktionskontrolle (HOLD) aktiv Menü Display Aktion Wartung aufrufen 7.00 pH 22.3 °C Aus dem Messmodus heraus: Menüauswahl Taste menu: Menüauswahl. Wartung (maint) mit Pfeiltasten wählen, mit enter bestätigen. Auswahl: [enter] Passcode (im Lieferzustand): 2958 Anschließend Modul PH wählen. Zurück zum Messen Lingua 7.00 pH...

  • Seite 69: Diagnosefunktionen

    Diagnosefunktionen Informationen zum allgemeinen Status des Messsystems Menüauswahl: Diagnose Menü Display Aktion Diagnose aufrufen 7.20 pH 23.7 °C Aus dem Messmodus heraus: Menüauswahl Taste menu: Menüauswahl. Diagnose mit Pfeiltasten wählen, mit enter bestätigen. Auswahl: [enter] zurück zum Messen Lingua 7.20 pH Das Menü...

  • Seite 70: Gerätebeschreibung

    Menü Display Aktion 6.53 pH Gerätebeschreibung 22.7 °C Modul-Auswahl mit Pfeiltasten: Gerätebeschreibung Modul PH 3400-035 Informationen über alle angeschlosse- Eingang für pH, ORP und °C nen Module: Funktion, Serien nummer, Hardware: 1, Software: 3 Seriennummer: 0002283 Hardware- und Firmwareversion und...

  • Seite 71: Moduldiagnose

    Anschließend Modul PH wählen. zurück zum Messen Lingua 7.00 pH Das Diagnosemenü gibt eine 22.3 °C Übersicht der verfügbaren Diagnose- Modul PH 3400-035 funktionen. Als “Favorit” gesetzte Moduldiagnose Sensormonitor Menüs können direkt aus dem Cal-Protokoll Messmodus heraus über Softkey auf-...

  • Seite 72: Kalibriertimer

    Diagnosefunktionen Sensordiagnose Menü Display Aktion Kalibriertimer Der Kalibriertimer erzeugt bei Ablauf einer vorzugebenden Zeit (Parametrierung > Modul PH > Cal- Voreinstellung) eine Warnmeldung als Hinweis auf erforderliche Neukalibrierung. Die bereits abgelau- Favoriten-Menü CTime 160h fene Zeit kann aus dem Messmodus heraus über Softkey angezeigt werden (Nebenanzeige: “CTime”).

  • Seite 73: Kalibrier-/Justierprotokoll

    Diagnosefunktionen Menü Display Aktion Kalibrier-/Justierprotokoll 7.00pH 24.2°C Daten der letzten Justierung/ Cal-Protokoll Kalibrierung Akt. Justierung 03.04.17 15:35 Sensortyp InPro3200SG (Datum, Uhrzeit, Kalibrierablauf, Nullpunkt und Seriennummer 00150313 Steilheit, Isothermenspannung, Angaben zu Calimatic Cal-Modus Kalibrierpuffern und Einstellzeiten Nullpunkt 6.95 pH Steilheit 058.7 mV/pH Temp.-Offset-Protokoll Zurück Kalibrierdaten...

  • Seite 74: Diagnose-Meldungen Als Favorit Setzen

    Diagnose-Meldungen als Favorit setzen Menüauswahl: Parametrierung>Systemsteuerung>Matrix Funktionssteuerung Nebenanzeigen (1) Entsprechend der Werksvoreinstellung erfolgt hier die Anzeige zusätzlicher Werte im Mess- modus. Durch Druck auf den zugeordneten Softkey (2) werden die von den Modulen gelieferten Messgrößen, zusätzlich Datum und Uhrzeit, angezeigt. Darüber hinaus können die Softkeys (2) zum Steuern von Funktionen verwendet werden.
  • Seite 75 Auswahl: [enter] zurück zum Messen Lingua 7.00 pH Favorit setzen bzw. löschen: 25.6 °C “Favorit setzen” erlaubt den Abruf der Modul PH 3400-035 Moduldiagnose angewählten Diagnosefunktion über Sensormonitor Cal-Protokoll Softkey direkt aus dem Messmodus Sensor Netzdiagramm pH heraus. Statistik Vor der Menüzeile erscheint ein Herz-...

  • Seite 76: Aktuelle Meldungsliste

    Diagnosefunktionen Informationen zum allgemeinen Status des Messsystems Menüauswahl: Diagnose > Aktuelle Meldungsliste Menü Display Aktion Diagnose aufrufen 7.00 pH 25.6°C Aus dem Messmodus heraus: Menüauswahl Taste menu: Menüauswahl. Diagnose mit Pfeiltasten wählen, mit enter bestätigen. Auswahl: [enter] zurück zum Messen Lingua 7.00 pH Das Menü...

  • Seite 77: Meldungen

    Meldungen Meldungen Modul PH 3400(X)-035 mit Protos 3400(X) Meldung PH Meldungstyp P008 Messwertverarbeitung (Abgleichdaten) AUSF P009 Modul-Ausfall (Firmware Flash-Checksumme) AUSF P010 pH Messbereich AUSF P011 pH Alarm LO_LO AUSF P012 pH Alarm LO WARN P013 pH Alarm HI WARN P014 pH Alarm HI_HI AUSF P015...
  • Seite 78 Meldungen Meldung PH Meldungstyp P046 mV Alarm LO_LO AUSF P047 mV Alarm LO WARN P048 mV Alarm HI WARN P049 mV Alarm HI_HI AUSF P050 man. Temperatur Messbereich AUSF P060 SENSOFACE SAD: Steilheit parametrierbar P061 SENSOFACE SAD: Nullpunkt parametrierbar P062 SENSOFACE SAD: Bezugsimpedanz (Sensocheck) parametrierbar P063...
  • Seite 79 Meldungen Meldung PH Meldungstyp P200 Störpegel am pH-Eingang AUSF P201 Cal-Temperatur WARN P202 Cal: Puffer unbekannt Text P203 Cal: Gleiche Puffer Text P204 Cal: Puffer vertauscht Text P205 Cal: Sensor instabil Text P206 Cal: Steilheit WARN P207 Cal: Nullpunkt WARN P208 Cal: Sensor Ausfall (ORP-Kontrolle) AUSF...
  • Seite 80 Meldungen Meldungen Modul PH 3400(X)-035 mit Protos II 4400(X) Ausfall Außerhalb der Spezifikation Wartungsbedarf Meldungstyp Meldung PH P008 Ausfall Messwertverarbeitung (Abgleichdaten) P009 Ausfall Firmware-Fehler P010 Ausfall pH Messbereich P011 Ausfall pH Alarm LO_LO P012 Außerhalb der Spez. pH Alarm LO P013 Außerhalb der Spez.
  • Seite 81 Meldungen Meldungstyp Meldung PH P065 Wartungsbedarf Sensoface traurig: Kalibriertimer P069 Wartungsbedarf Sensoface traurig: Calimatic (Npkt/Sth) P070 parametrierbar Sensoface traurig: Sensorverschleiß P071 Wartungsbedarf Sensoface traurig: ISFET-Leckstrom P072 Wartungsbedarf Sensoface traurig: ISFET-Arbeitspunkt P073 Wartungsbedarf TTM Wartungstimer (nur für ISM-Sensoren) P074 Wartungsbedarf Sensoface traurig: Nullpunktverschiebung Redox P090 Wartungsbedarf Pufferabstand (eingebbare Puffertabelle)
  • Seite 82 Meldungen Meldungstyp Meldungen Verrechnungsblock PH / PH A010 Ausfall pH-Diff Messbereich A011 Ausfall pH-Diff Alarm LO_LO A012 Außerhalb der Spez. pH-Diff Alarm LO A013 Außerhalb der Spez. pH-Diff Alarm HI A014 Ausfall pH-Diff Alarm HI_HI A015 Ausfall Temperatur-Diff Messbereich A016 Ausfall Temperatur-Diff Alarm LO_LO A017...

  • Seite 83: Technische Daten

    Technische Daten Technische Daten Protos PH 3400(X)-035 Eingang pH/Redox (ORP) Analoge Glaselektrode oder Redoxelektrode, Ansteuerung von ISM-Sensoren Eingang Glaselektrode Eingang Bezugselektrode Eingang SG: Redoxelektrode (ORP) oder Hilfselektrode Messbereich pH-Wert -2,00 ... 16,00 ORP-Wert -2000 ... 2000 mV rH-Wert 0,0 ... 42,5 zul.
  • Seite 84 • Dateneingabe vorgemessener Elektroden Driftkontrolle Fein / Standard / Grob Calimatic-Puffersätze • feste Puffersätze: Knick/Mettler-Toledo 2,00 / 4,01 / 7,00 / 9,21 Merck/Riedel 2,00 / 4,00 / 7,00 / 9,00 / 12,00 DIN 19267 1,09 / 4,65 / 6,79 / 9,23 / 12,75...
  • Seite 85 Technische Daten Diagnosefunktionen Kalibrier-/Justierprotokoll Aufzeichnung von: Nullpunkt, Steilheit, Uis, Einstellzeit, Kalibrierverfahren mit Datum und Uhrzeit Temp.-Offset-Protokoll 1) Anzeige der aktuellen Justierung des Temperaturfühlers und des Temperatur-Offsets. Statistik Aufzeichnung von: Nullpunkt, Steilheit, Uis, Einstellzeit, Glas- und Bezugsimpedanz mit Datum und Uhrzeit für die letzten drei und die Justierungen...

  • Seite 86: Allgemeine Daten

    Technische Daten Allgemeine Daten Explosionsschutz Eigensicherheitsparameter siehe Anhang zu den Zertifikaten bzw. Control Drawings (nur Modul in Ex-Ausführung) RoHS-Konformität nach EU-Richtlinie 2011/65/EU EN 61326-1, EN 61326-2-3 NAMUR NE 21 Störaussendung Industriebereich (EN 55011 Gruppe 1 Klasse A) Störfestigkeit Industriebereich Blitzschutz nach EN 61000-4-5, Installationsklasse 2 Nennbetriebsbedingungen (Modul installiert)

  • Seite 87: Anhang

    Anhang: Minimale Messspannen bei Stromausgängen Das Modul PH 3400(X)-035 ist ein Messmodul und verfügt nicht über Stromausgänge. Diese sind im Modul BASE (Grundgerät) oder in Kommunikationsmodulen (z. B. Module OUT, PID) vorhanden und sind auch dort zu parametrieren. Die minimale Stromspanne soll verhindern, dass die Auflösungsgrenze der Messtechnik (±...

  • Seite 88: Puffertabelle Mettler-Toledo

    Anhang Puffertabelle Mettler-Toledo...

  • Seite 89: Puffertabelle Knick Calimat

    Anhang Puffertabelle Knick CaliMat °C Order No. CS-P0200A/... CS-P0400A/... CS-P0700A/... CS-P0900A/... CS-P1200A/... 2.01 4.05 7.09 9.24 12.58 2.01 4.04 7.07 9.16 12.39 2.01 4.02 7.04 9.11 12.26 2.00 4.01 7.02 9.05 12.13 2.00 4.00 7.00 9.00 12.00 2.00 4.01 6.99 8.95...

  • Seite 90: Puffertabelle Din 19267

    Anhang Puffertabelle DIN 19267...

  • Seite 91: Puffertabelle Nist Standard (Din 19266 : 2000-01)

    Anhang Puffertabelle NIST Standard (DIN 19266 : 2000-01) Hinweis: Die pH(S)-Werte der einzelnen Chargen der sekundären Referenzmaterialien werden in einem Zertifikat eines akkreditierten Labors dokumentiert, das den entsprechenden Puffermaterialien beigegeben wird. Nur diese pH(S)-Werte dürfen als Standardwerte der sekundären Referenzpuffermaterialien verwendet werden.

  • Seite 92: Puffertabelle Techn. Puffer Nach Nist

    Anhang Puffertabelle Techn. Puffer nach NIST...

  • Seite 93: Puffertabelle Hamilton

    Anhang Puffertabelle Hamilton...

  • Seite 94: Puffertabelle Kraft

    Anhang Puffertabelle Kraft...

  • Seite 95: Puffertabelle Hamilton A

    Anhang Puffertabelle Hamilton A...

  • Seite 96: Puffertabelle Hamilton B

    Anhang Puffertabelle Hamilton B...

  • Seite 97: Puffertabelle Hach

    Anhang Puffertabelle HACH...

  • Seite 98: Puffertabelle Ciba

    Puff ertabellen Anhang Puffertabelle Ciba -03- Ciba (94) Puff er Nennwerte: 2,06 4,00 7,00 10,00 °C 2,04 4,00 7,10 10,30 2,09 4,02 7,08 10,21 2,07 4,00 7,05 10,14 2,08 4,00 7,02 10,06 2,09 4,01 6,98 9,99 2,08 4,02 6,98 9,95 2,06 4,00 6,96...

  • Seite 99: Puffertabelle Reagecon

    Puff ertabellen Anhang Puffertabelle Reagecon -09- Reagecon Puff er °C 0°C *2,01 *4,01 *7,07 *9,18 *12,54 5°C *2,01 *4,01 *7,07 *9,18 *12,54 10°C 2,01 4,00 7,07 9,18 12,54 15°C 2,01 4,00 7,04 9,12 12,36 20°C 2,01 4,00 7,02 9,06 12,17 25°C 2,00 4,00...

  • Seite 101: Puffersatz Eingebbar

    Puffersatz eingebbar SW3400-002 / FW4400-002 Menüauswahl: Parametrierung > Systemsteuerung > Puffertabelle Vorgabe individueller Puffersatz für die pH-Messung Ein individueller Puffersatz mit 3 Pufferlösungen kann eingegeben wer- den. Dazu werden die Puffernennwerte temperaturrichtig für den Temperaturbereich 0 ... 95 °C / 32 ... 203 °F eingegeben, Schrittweite 5 °C/9 °F. Dieser Puffersatz steht dann zusätzlich zu den fest vorgegebenen Standard- Pufferlösungen unter der Bezeichnung “Tabelle”...

  • Seite 102: Übersicht Zur Parametrierung

    Übersichten Übersicht zur Parametrierung Menü Parametrierung Parametrierung 7.00 pH 25.6 °C Aufruf aus dem Messmodus: Taste menu: Menüauswahl. Menüauswahl Parametrierung mit Pfeiltasten wählen, mit enter bestätigen. Spezialistenebene Zugriff auf sämtliche Einstellungen, auch die Festlegung der Auswahl: [enter] Passcodes. Freigeben und Sperren von Funktionen für den Zurück zum Messen Lingua Zugriff aus der Betriebsebene heraus.

  • Seite 103: Modul Base: Signalausgänge Und -Eingänge, Kontakte

    Übersichten Übersicht zur Parametrierung Menü Parametrierung Modul FRONT: Displayeinstellungen Sprache Auswahl der Menüsprache Einheiten Auswahl der Messwerteinheiten Formate Auswahl des Anzeigeformats Messwertanzeige Angaben zur Messwertdarstellung auf dem Display Display Helligkeit/Kontrast, Abschaltung Modul BASE: Signalausgänge und -eingänge, Kontakte Ausgangsstrom I1, I2 Separat einstellbare Stromausgänge Kontakt K4 Ausfall-Signalisierung...
  • Seite 104 , Sensorverschleiß TTM-Wartungstimer DLI Lifetime Indicator , CIP-/SIP-Zähler Autoklavierzähler Cal-Voreinstellungen • Calimatic Puffer - Mettler-Toledo - Knick CaliMat - DIN 19267 - NIST standard / technisch - Hamilton - Kraft - Hamilton A / B - HACH - Ciba - Reagecon - Tabelle •...

  • Seite 105: Menü Kalibrierung

    Menü Kalibrierung Modul PH 3400(X)-035 Calimatic Vorgabe von Pufferwerten Produktkalibrierung Dateneingabe ORP-Kalibrierung Abgleich Temp.-Fühler Ausgleich der Leitungslänge Menü Wartung Modul BASE Stromgeber Ausgangsstrom einstellbar 0 ... 22 mA Modul PH 3400(X)-035 Sensormonitor pH / ORP-Eingang, RTD, Temp., Impedanz Glas + Bezugsel. Abgleich Temp.-Fühler Ausgleich der Leitungslänge Menü...

  • Seite 106: Index

    Index Modul Protos PH 3400(X)-035 Abgleich Temperaturfühler (Protos 3400) 67 Abgleich Temperaturfühler (Protos II 4400) 40 Adaptiver Kalibriertimer 72 Aktuelle Meldungsliste 76 Anhang 87 Anzeigeebene 42 Ausgangsfilter, Zeitkonstante 66 Autoklavierzähler 13 Automatische Puffererkennung (Calimatic) 30 Automatische Temperaturkompensation 27 Bedienebenen 42 Belastungsgrafik, Diagnose 15 Beschaltungsbeispiele 19 Bestimmungsgemäßer Gebrauch 6...
  • Seite 107 Index Modul Protos PH 3400(X)-035 Einpunktkalibrierung 26 Einsatz im explosionsgefährdeten Bereich 7 Elektrostatische Entladung (ESD) 18 EMV 86 Entsorgung 2 Erstjustierung 26 Explosionsschutz, Sicherheitshinweise 7 Favoriten 74 Fehlermeldungen 77 Firmwareversion 8 Freigabe (Softkey-Funktion) 43 Funktionen sperren 43 Gerätebeschreibung 70 Gerätegrenzen max 62 Gerätesoftware 8 Grenzen variabel 62 Hardware- und Firmwareversion 8...
  • Seite 108 Index Modul Protos PH 3400(X)-035 Justierung 25 Kalibrier-/Justierprotokoll 73 Kalibriertimer 72 Kalibrierung 24 Kalibrierung durch Dateneingabe vorgemessener Sensoren 36 Kalibrierung durch Probennahme 34 Kalibrierverfahren 26 Kennlinie linear 64 Kennlinienverlauf, Stromausgang 64 Klemmenschild 17 Kontakte, Parametrierung 66 Liefereinstellung 60 Lineare Temperaturkompensation 55 Logarithmische Ausgangskennlinie 65 Logbuch 60 Manuelle Eingabe der Pufferwerte 32...
  • Seite 109 Index Modul Protos PH 3400(X)-035 Nebenanzeigen 74 Nennbetriebsbedingungen 86 Optokoppler-Eingänge 66 ORP-Kalibrierung/Justierung 38 Parametrierung 41 Parametrierung aufrufen 44 Parametrierung Cal-Voreinstellungen 49 Parametrierung, ISM 12 Parametrierung ORP/rH-Wert 56 Parametrierung Sensordaten 47 Parametrierung, Übersicht 102 pH-Sensorüberwachung 45 Produktkalibrierung 34 Puffersatz eingebbar 101 Puffertabellen 88 Pufferwerte manuell eingeben (Kalibrierung) 32 Redox-Kalibrierung/Justierung 38...
  • Seite 110 Index Modul Protos PH 3400(X)-035 Sensormonitor (Diagnosemenü) 71 Sensormonitor (vorbeugende Wartung, ISM) 13 Sensormonitor (Wartungsmenü) 67 Sensornetzdiagramm 73 Sensornetzdiagramm, ISM 14 Sensorüberwachung Details 45 Sensorüberwachung Details, ISM 12 Sensorverschleißmonitor 14 Sensorwechsel - Erstjustierung 26 Seriennummer 8 Sicherheitshinweise 7 SIP (Sterilize in Process) 16 Softkeys zum Steuern von Funktionen 74 Solution Ground SG 19 Spezialistenebene 42...
  • Seite 111 Index Modul Protos PH 3400(X)-035 Übersicht zur Parametrierung 102 Überwachungsfunktionen für die Kalibrierung 37 Verhalten bei Meldungen 66 Verrechnungsblöcke 57 Vorbeugende Wartung, ISM 13 Wartungsfunktionen 67 Wartungsfunktionen, ISM 13 Werkseinstellung 60 Zeitkonstante Ausgangsfilter 66 Zuordnung von Messwerten: Anfang (4 mA) und Ende (20 mA) 63 Zweipunktkalibrierung 26...
