EINBAUHINWEISE
Quadro-Secura
Hauseinführung
®

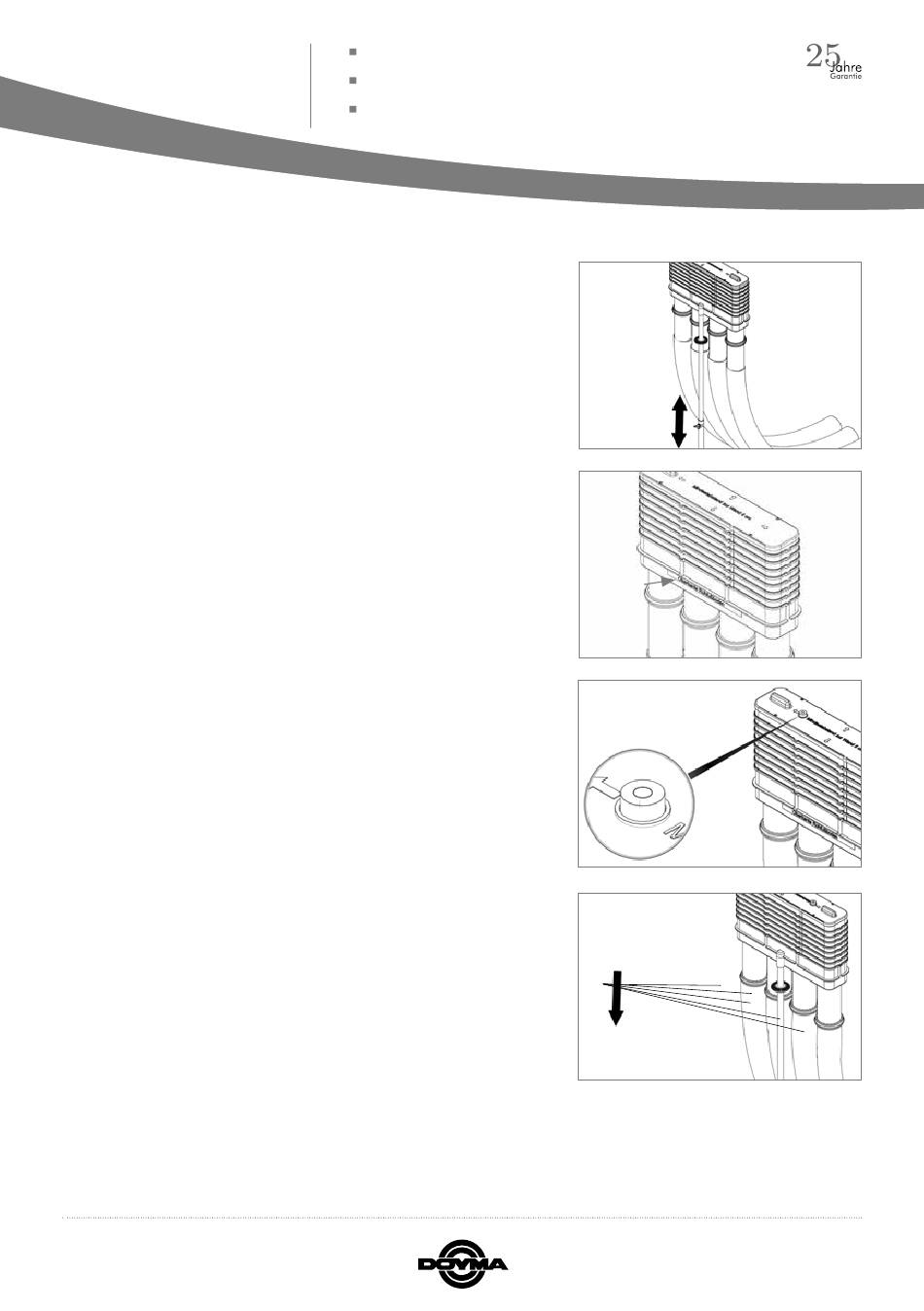

2.10 Ausrichtung am Rohfußboden
Anschließend Quadro-Secura
bauteil) höhenmäßig am Rohfußbodenniveau ausrichten.
Nach der Höhenanpassung die Flügelschraube
feststellen. Damit ist der Aufbau fixiert.
2.11 Kennzeichnung der Oberkante beachten
Auf der Quadro-Secura
teil) befindet sich eine Kennzeichnung/Markierung
„Oberkante Rohfußboden".
2.12 Ausrichtung vornehmen
Nach der Höhenfixierung, kann die Quadro-Secura
Basic FUBO-E-R4
(Rohbauteil) mithilfe der vorhandenen
+
Libelle auf dem Verschlussdeckel, lagemäßig ausgerichtet
.
werden
2.13 Aufstellvorrichtung anschließen
Sollte der Fußbodenaufbau höher als 235 mm sein, werden
die 3-Stegdichtungen auf den Rohren sowie der Wasser-
sperrflansch auf der Aufstellvorrichtung, nach unten ge-
schoben. Beispiel: höherer Fußbodenaufbau mit 335 mm
- 235 mm (Standardeinbauhöhe) ergeben eine Differenz
von 100 mm. Um diese Differenz müssen die 3-Stegdich-
tungen gleichmäßig nach unten verschoben werden.
