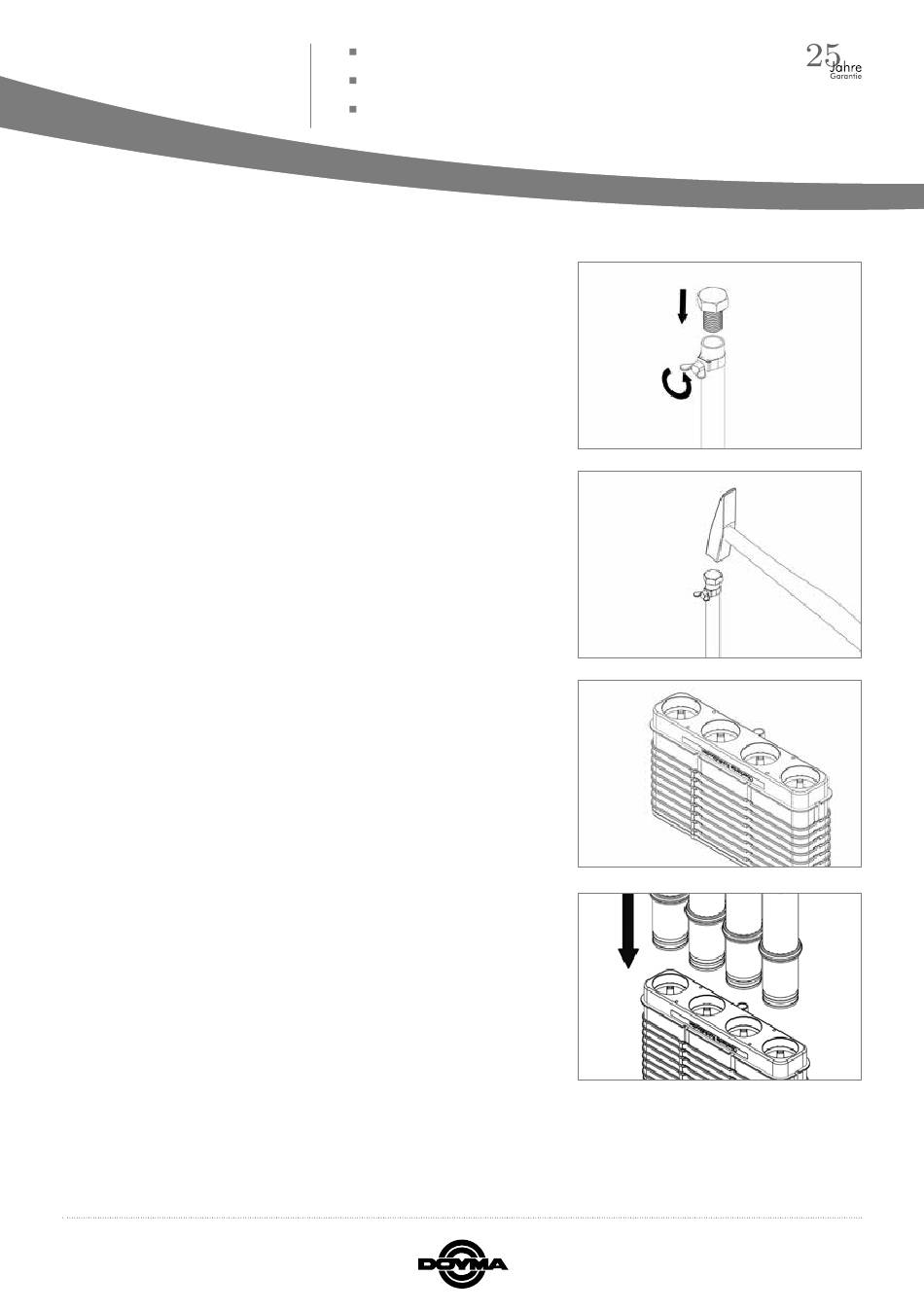

EINBAUHINWEISE
Quadro-Secura
Hauseinführung
®
2.2 Vorbereitung des Erdspießes
Anschließend Flügelschraube lösen, Erdspieß festhalten
und Rohbauteil Quadro-Secura
abziehen. Die mitgelieferte Einschlagschraube in den
Erdspieß stecken und mit der Flügelschraube fixieren.
2.3 Erdspieß einschlagen
Erdspieß ca. 300 mm bzw. bis zur ausreichenden
Fixierung in das Erdreich schlagen.
Einschlagschraube wieder entfernen.
2.4 Rohbauteil positionieren
Quadro-Secura
Basic FUBO-E-R4
®
über auf eine Unterlage z. B. auf eine Palette stellen.
Somit wird die Libelle und der Griff am Verschlussdeckel
vor Beschädigung geschützt.
2.5 Mantelrohre montieren
Mantelrohre mit den Hülsrohrenden aufstecken bis diese
hörbar einrasten.
www.doyma.de
®
Quadro-Secura
Basic R4
®
Quadro-Secura
Basic FUBO-E-R4
®
Quadro-Secura
Basic MB-R4
Basic FUBO-E-R4
®
+
(Rohbauteil) kopf-
+
+
+
+
Seite 6
