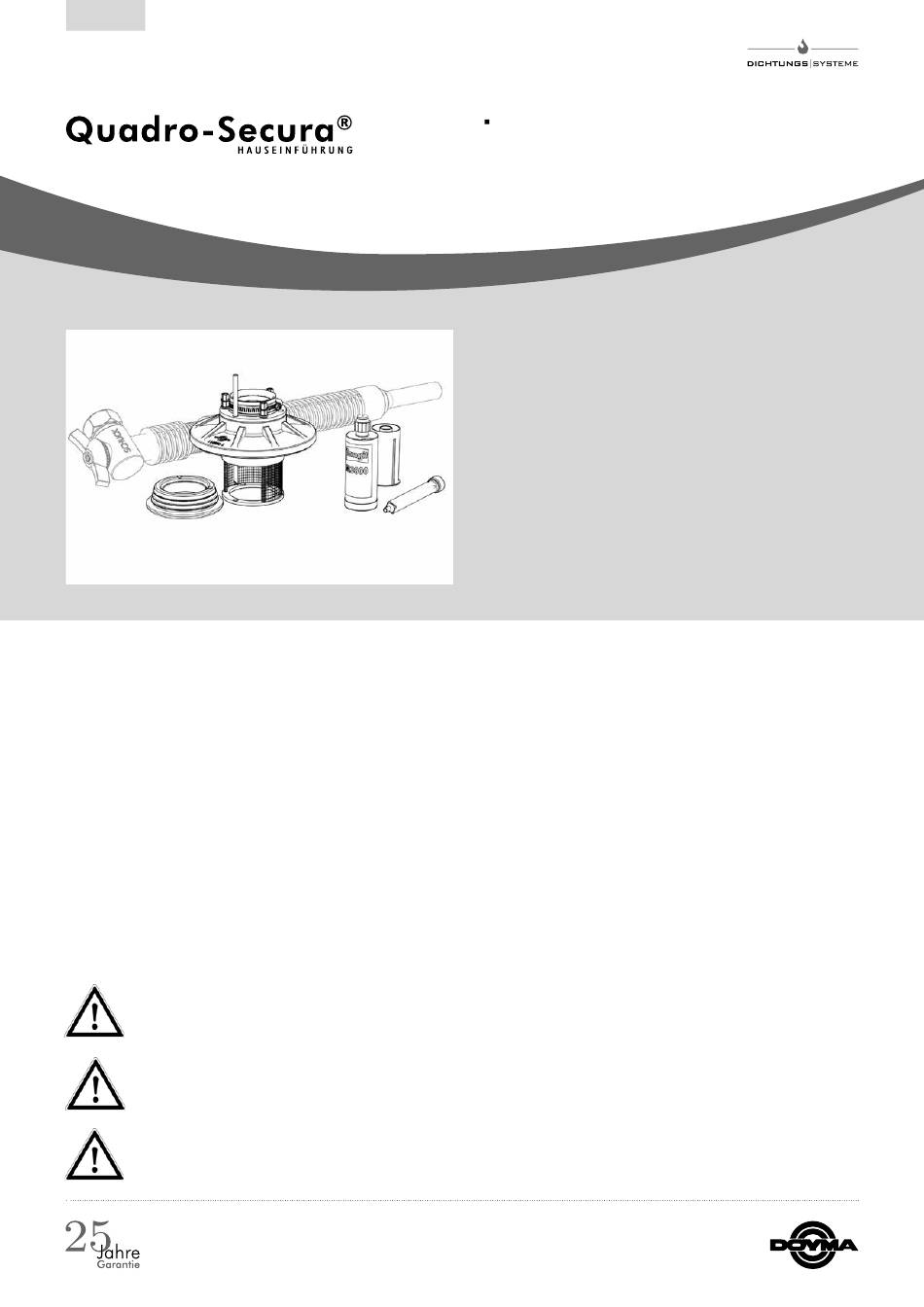

EINBAUHINWEISE
Quadro-Secura
Quick/G Schuck 1"
®
Inhalt
1 Allgemeines und Verwendungszweck
2 Sicherheitshinweise
3 Lieferumfang
4 Benötigtes Spezialwerkzeug und Hilfsmittel
5 Vorbereitung
6 Montage
7 Zugelassene Gas-Hauseinführungen
8 Zugelassenes zweikomponentiges Expansionsharz
1 Allgemeines und Verwendungszweck
Die Quadro-Secura
Quick/G zum direkten Einbau in eine Kernbohrung mit einem Durchmesser von 99 - 103 mm, um eine
®
Einzelhauseinführung für das Gewerk Gas zu erstellen.
2 Sicherheitshinweise
Schützen Sie die Hauseinführung bei der Montageinstallation vor Beschädigungen, Feuchte und Verunreinigungen.
Überprüfen Sie alle Einzelteile auf eventuelle Schäden. Es dürfen nur unbeschädigte Teile montiert werden.
Bei der Installation der Hauseinführung müssen die entsprechenden Vorschriften der Berufsgenossenschaften, die
VDE-Bestimmungen, die entsprechenden nationalen Sicherheits- und Unfallverhütungsvorschriften sowie die Richtlinien
(Arbeits- und Verfahrensanweisungen) Ihres Unternehmens beachtet werden.
Wir weisen ausdrücklich darauf hin, dass bei Abweichung von den Angaben in den Einbauhinweisen und bei unsachge-
mäßer Verwendung unserer Produkte sowie deren Kombination mit Fremdprodukten für eventuell auftretende Folgeschä-
den keinerlei Gewährleistung übernommen wird.
Quadro-Secura
Quick/G
®
Zum Einsatz von Gashauseinführungskombinationen
DN25 (1 Zoll) Fabrikat Schuck
