EINBAUHINWEISE
Quadro-Secura
Hauseinführung
®

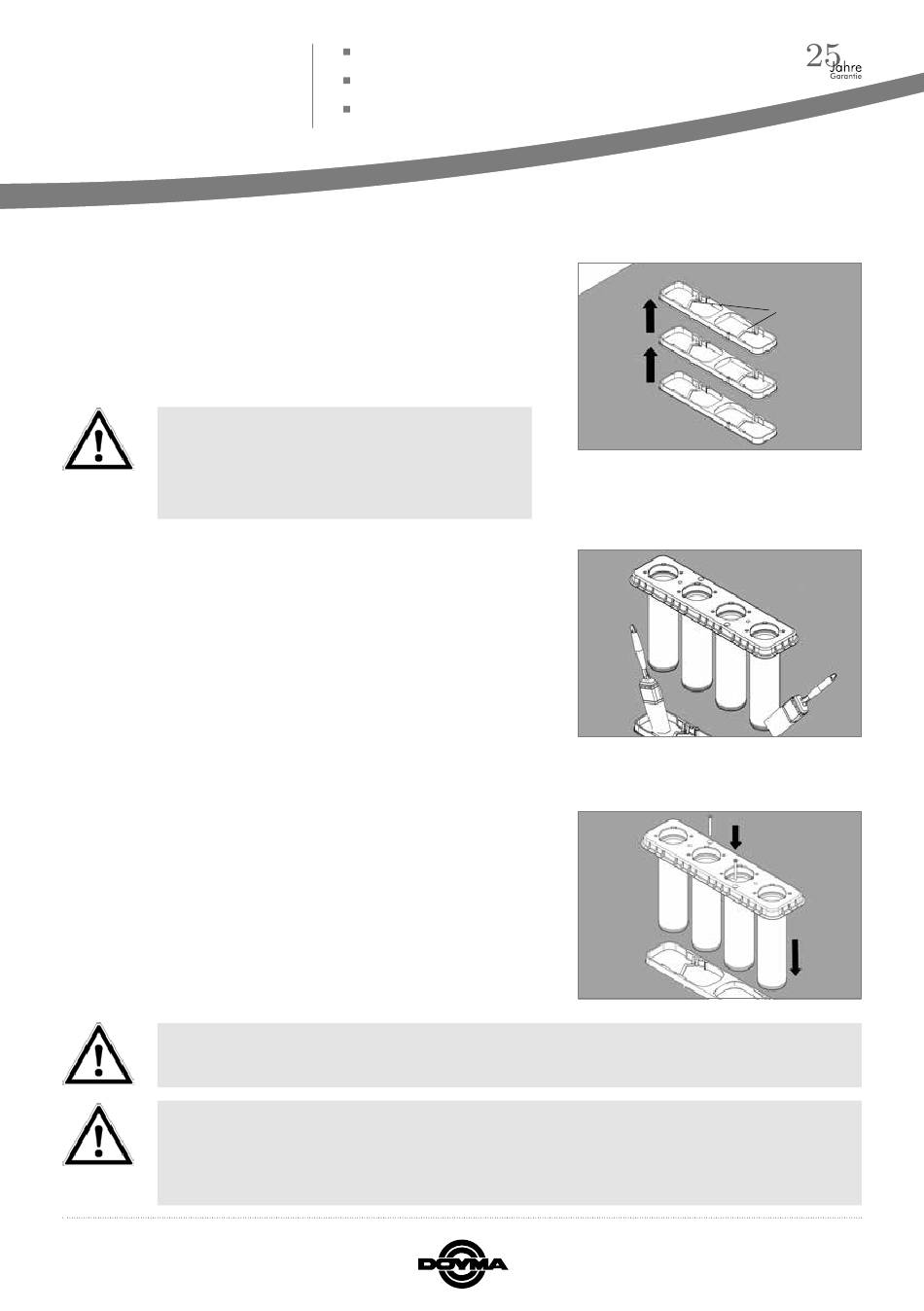

3.2 Ausgleichsrahmen und Rohbauteil
Der Überstand des Rohbauteiles wird durch Abnehmen
der einzelnen Ausgleichsrahmen entfernt. Dabei greift
man mit beiden Händen die Laschen des Augleichrahmens
und zieht ihn nach oben heraus.
Kann aus bautechnischen Gründen ein Einkürzen
auf die Fertigfußbodenhöhe nicht vorgenommen
werden, darf das Rohbauteil max. halbe Ausgleichs-
rahmenhöhe über die Oberkante Fertigfußboden
überstehen.
3.3 Rohrenden gleitfähig machen
Anschließend Dichtringe der Rohrenden des Installations-
teiles ausreichend mit selbstverflüchtigenden Gleitmittel
einstreichen.
Vor dem Einschieben des Installationsteiles müssen die
Hülsrohre des Rohbauteiles innen im Einschiebebere-
ich eingefettet werden. Die Höhe der einzufettenden
Fläche ist abhängig von der Einschubtiefe: minimal 70
mm, maximal 200 mm.
3.4 Installationsteil in Rohbauteil einschieben
Installationsteil Quadro-Secura
in das einbetonierte Rohbauteil der Quadro-Secura
Basic FUBO-E-R4
einführen, bis der Flansch des Instal-
+
lationsteiles auf dem Fertigfußboden FFB aufliegt. An-
schließend beide Nagelschrauben am Rohbauteil mit dem
Hammer einschlagen und befestigen.
Hinweis:
Zum Einbau der Gewerke Gas, Strom, Wasser, Telekommunikation bitte die entsprechenden
Einbauanleitungen nutzen.
Hinweis:
Gewerke, die nicht belegt werden, müssen wie folgt verspannt werden: Die Klemmschelle
Gas Schuck 1", VAF-Voigt 1", Energie und Wasser nicht bis zur Ankerplatte anziehen, Abstand
von 4 mm beibehalten. Die Klemmschelle Gas RMA 1", Telekom und X-LWL müssen auf der
Ankerplatte aufliegen.
®
Quadro-Secura
Basic R4
®
Quadro-Secura
Basic FUBO-E-R4
®
Quadro-Secura
Basic MB-R4
Basic MB-R4
komplett
®
+
+
+
+
®
Laschen
Seite 11
