Geberit Mapress Montage- Und Einbauanleitung Seite 15

DN d
65 76,1
80 88,9
100 108

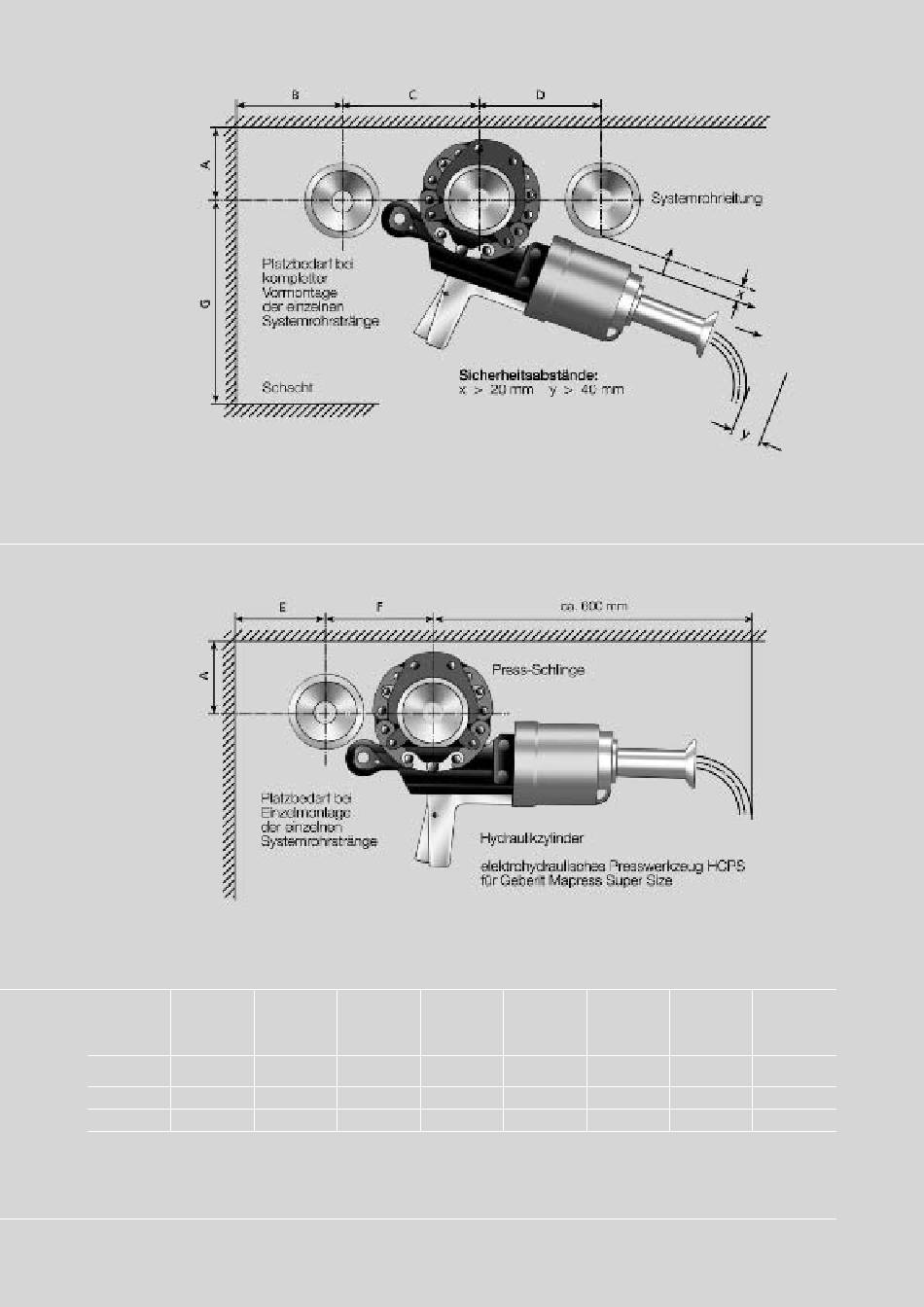

Bild 19: Erforderlicher Platzbedarf für die Rohrleitungsmontage Geberit Mapress Super Size
S. 16 – Kapitel 04. – Version 01– 2005
A B C
110 200 220
120 200 220
130 200 230
D E F
220 160 160
220 160 180
230 160 200
G
300
320
340
