Geberit MAPRESS Handbuch
Produktbeschreibung

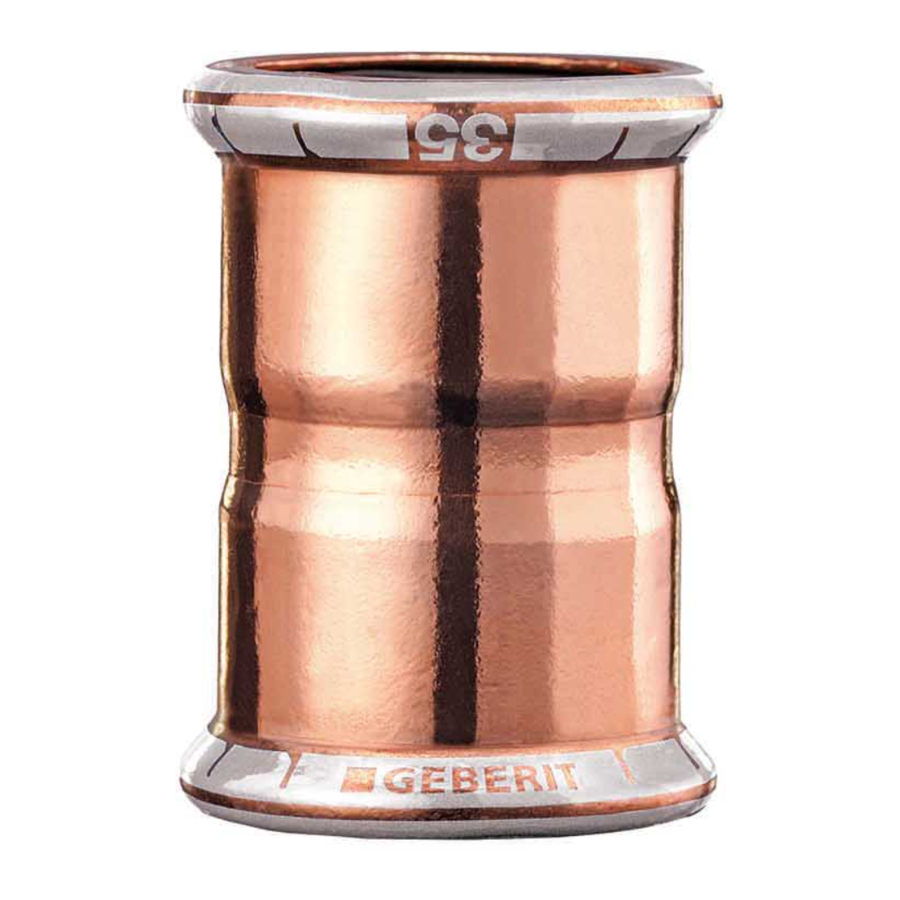

Systemkomponenten
| Geberit Mapress Copper, (Gas) | Werkstoffbezeichnung | Werkstoff-Nr. EN | Werkstoff-Nr. AISI | Temperaturbereich im Betrieb |
| Systemrohre | Kupfer | CW024A | C12200 | -20 – +70°C1) |
| Pressfittings | Kupfer | CW024A | C12200 | |
| DR-Messing | CW602N | C35330 | ||
| Rotguss | CC499K | UNS C83600 | ||
| Dichtringe | HNBR, gelb |  | |
1) Länderspezifische Zulassungsbeschränkungen beachten.
Werkstoffpaarung
Standard-Gasarmaturen aus Rotguss, Messing, Kupfer oder verzinktem Stahl können angeschlossen werden.
Beachten Sie die Vorschriften des regionalen Gasversorgungsunternehmens bezüglich Mischinstallationen mit Geberit Mapress Copper (Gas) und Geberit Mapress Stainless Steel (Gas).
Eigenschaften
- Undicht, wenn unverpresst
- Mit Pressindikator
Das Kupferrohr ist für folgende Dimensionen und Härtewerte zugelassen:
| Rohraussendurchmesser | Rohrwanddicke | Rohrhärtewert | ||
| d [mm] | s [mm] | R 290 (hart) | R 250 (halbhart) | R 220 (weich) |
| 15 | 1.0 |  | | |
| 18 | 1.0 | | | |
| 22 | 1.0 | | | |
| 28 | 1.21)/1.5 | | |  |
| 35 | 1.21)/1.5 | | | |
| 42 | 1.21)/1.5 | | | |
| 54 | 1.51)/2.0 | | | |
1) Länderspezifische Zulassungen sind zu beachten.
Presswerkzeuge
Geberit Mapress Presswerkzeuge dürfen wie folgt verwendet werden:
| Kompatibilitätsklasse | Geberit Mapress Presswerkzeuge2) | ||||
| Pressbacken | Pressschlingen | Pressschlingen-Adapter | Pressringe, schwenkbar | Adapterbacken für schwenkbare Pressringe | |
| [1] |  d15–35 | – | – |  d15–35 |  ZB 103S |
| [2] |  d15–35 |  d35–54 |  ZB 203A ZB 203 |  d15–35 |  ZB 203S |
| [3]1) |  d15–35 |  d35–54 |  ZB 303 | – | – |
1) Auslaufend
2) Informationen zur Kompatibilität der Presswerkzeuge siehe Technische Information "Compatible pressing tools for the pressing systems Geberit FlowFit Geberit Mepla and Geberit Mapress" (Kompatible Presswerkzeuge für die Presssysteme Geberit FlowFit Geberit Mepla und Geberit Mapress).

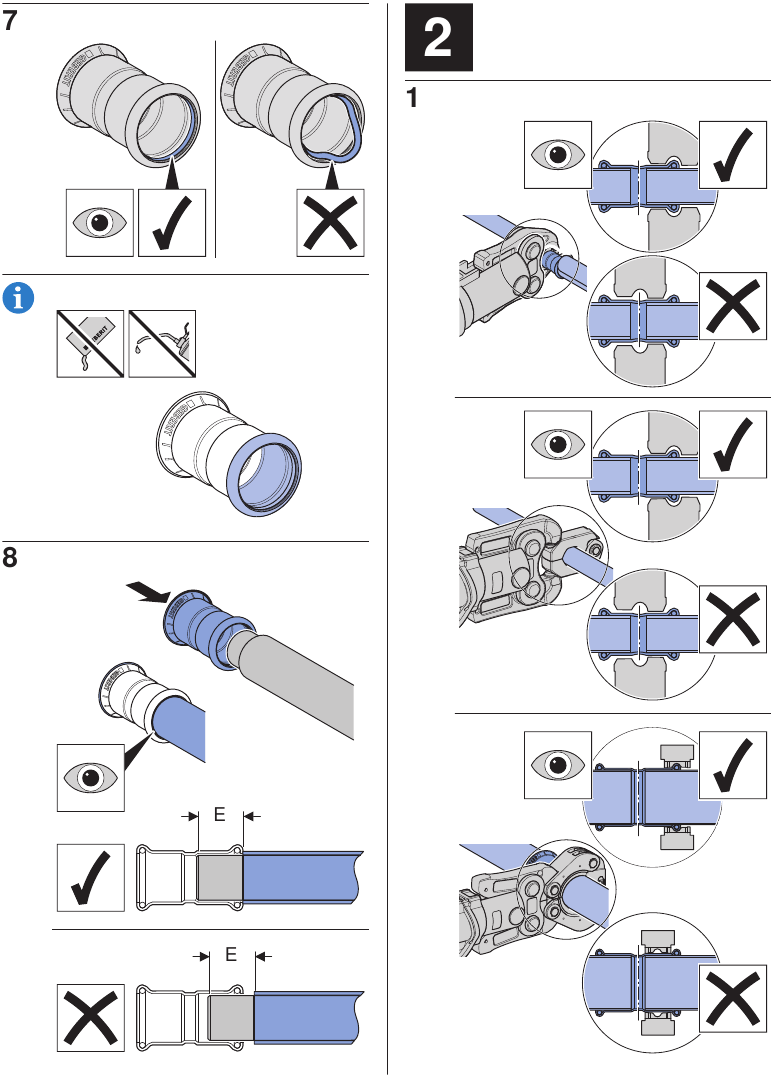

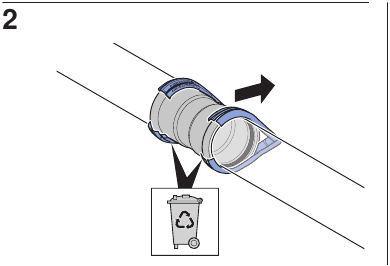

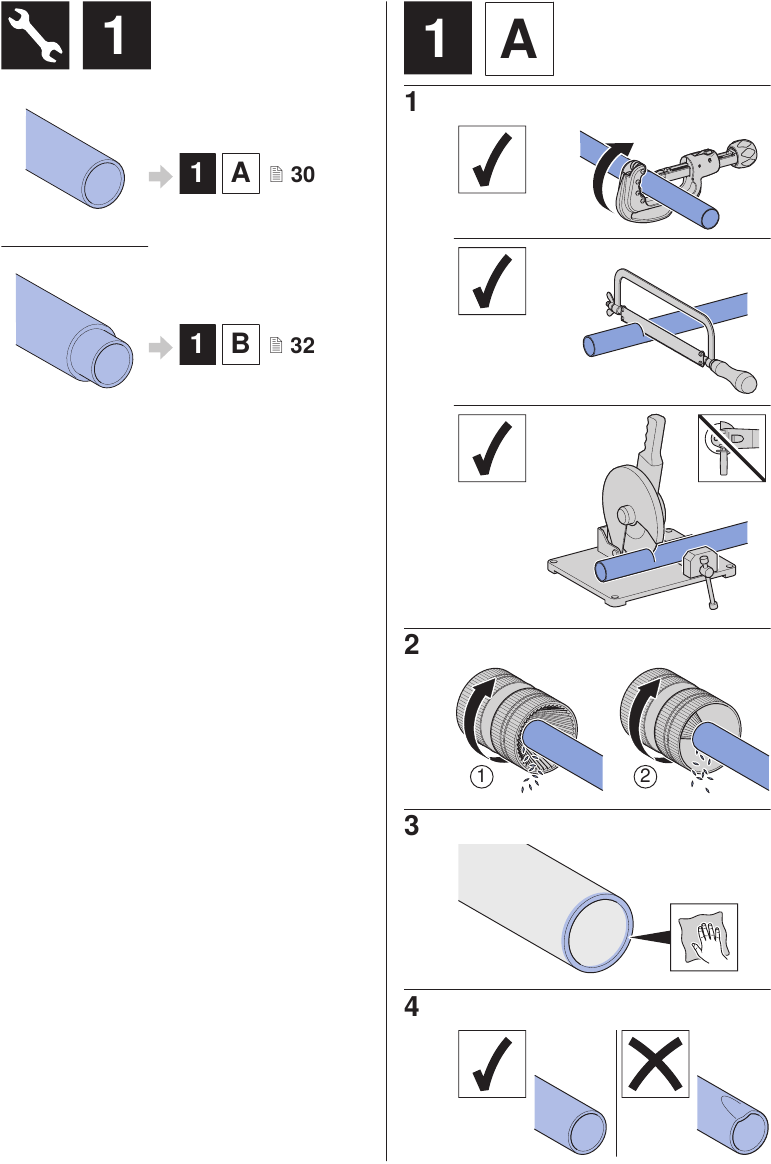

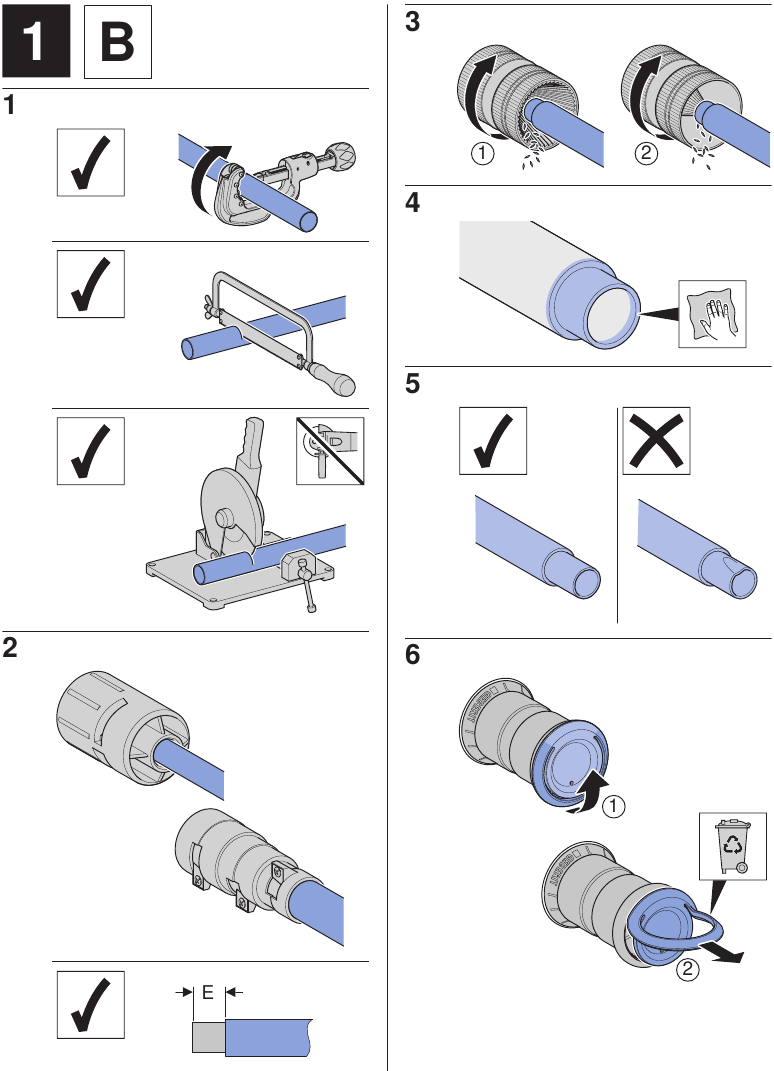

Montageanleitung
Sicherheit
Zielgruppe und deren Qualifikationen
Geberit Rohrleitungssysteme für Gas dürfen nur von Fachkräften (gemäß DIN EN IEC/IEEE 82079-1:2021-09) montiert werden.
Sicherheitshinweise
Folgende Sicherheitshinweise sind bei der Montage zu beachten:
- Nur Fittings mit gelber Markierung und gelbem Dichtring einsetzen.
- Nach der Montage eine Druckprüfung gemäß länderspezifischen Vorschriften durchführen.
Ein fachgerechter Korrosionsschutz ist für Geberit Mapress Copper (Gas) in folgenden Bausituationen erforderlich:
- Verdeckte Installation und Fussbodeninstallation.
- Aufputzinstallation, wenn der Einfluss von Korrosionsförderern nicht sicher ausgeschlossen werden kann.
Bestimmungsgemäße Verwendung
Geberit Mapress Edelstahl (Gas) darf nur wie folgt verwendet werden:
- Für die Erstellung von Gasinstallationen gemäß den länderspezifischen Normen und Richtlinien.
- Für Gasinstallationen mit Erdgas (NG), Flüssiggas (LPG) und Wasserstoff (H2) gemäß länderspezifischen Normen und Richtlinien.
