Verpressen mit dem elektro-

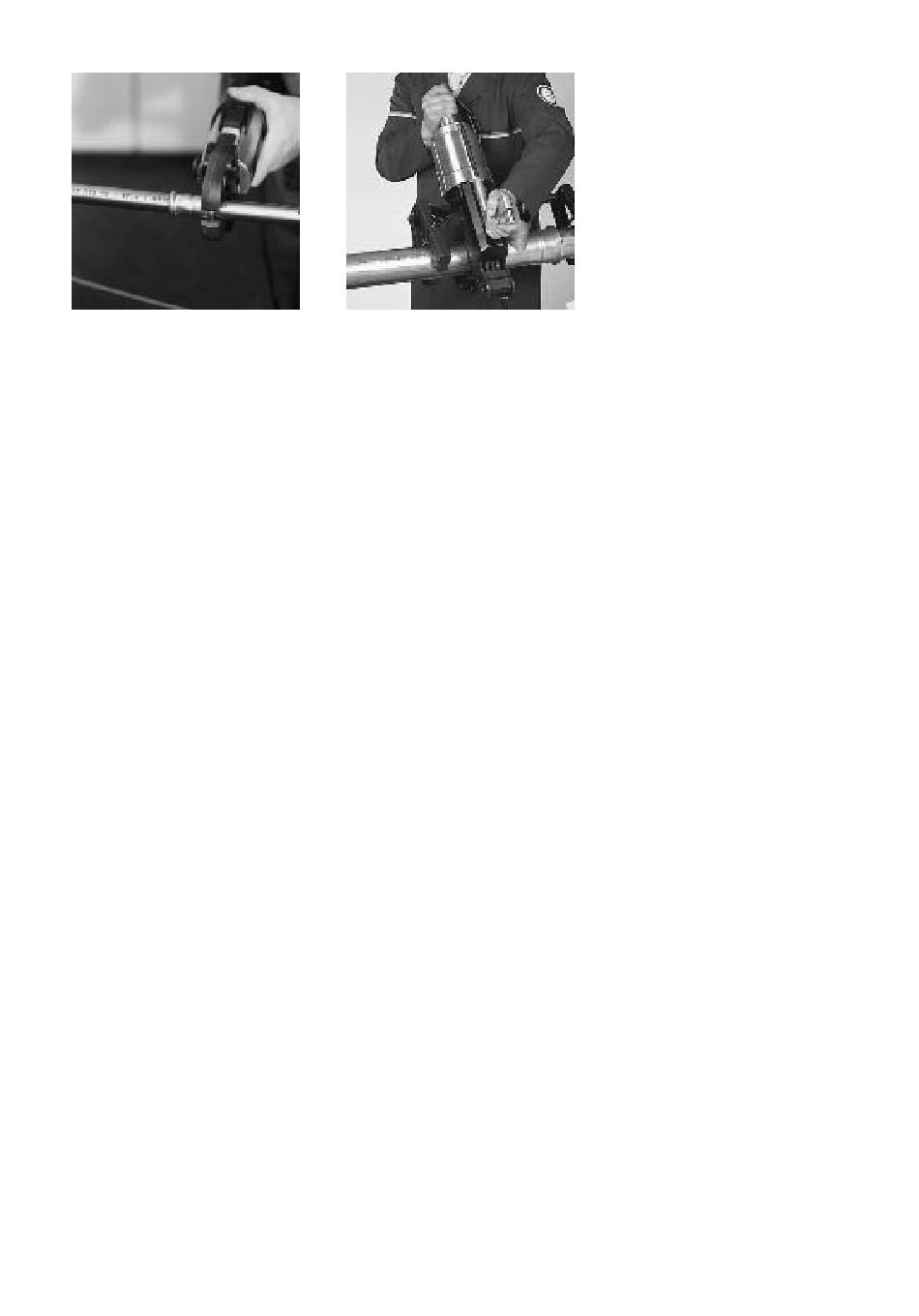

Bild 15:
mechanischen Presswerkzeug

04.07. Verpressen mit einem elektromechanischen Presswerkzeug

Fittings und Rohre bis zum Rohraußendurchmesser 54 mm werden mit dem
elektromechanischen Presswerkzeug verpresst. Für jede Abmessung ist die
entsprechend gekennzeichnete Pressbacke bzw. Press-Schlinge einzusetzen
[Bild 15]. Die Nut in der Pressbacke und Press-Schlinge muss die Fitting-Wulst
umfassen, damit eine fachgerechte Pressfitting-Verbindung hergestellt wird. Das
Verpressen mit der Press-Schlinge d = 42 mm und d = 54 mm erfolgt mit Hilfe
einer Adapterbacke. Die Pressautomatik stellt sicher, dass nach begonnener
Verpressung der Pressvorgang vollständig beendet wird.
04.08. Verwenden der Montagehilfe für die Abmessungen DN 65-80-100
Zur Herstellung einer Pressfitting Verbindung können vor dem Verpressvorgang
Rohre und Pressfittings der Nennweiten DN 65-80-100 mit der Montagehilfe
gesichert werden. Das eingeschobene Rohr wird auf beiden Seiten des Press-
fittings mit der Backe der Montagehilfe festgeklemmt.
04.09. Anbringen der Press-Schlingen DN 65-80-100
Die Press-Schlinge wird durch Herausziehen des Steckbolzens geöffnet. Die
Nut der Press-Schlinge muss die Fitting-Wulst umfassen. Das fest stehende
Zentrierblech der Press-Schlinge muss zum Rohr zeigen, sonst lässt sich die
Press-Schlinge nicht schließen. Die aufgesetzte Press-Schlinge wird mit Hilfe
des Steckbolzens geschlossen. Anschließend wird die Press-Schlinge in die
entsprechende Position gedreht, um den Hydraulikzylinder ansetzen zu können.
S. 14 – Kapitel 04. – Version 01– 2005
Anbringen der Press-Schlinge
Bild 16:
04.10. Verpressen mit
dem elektrohydraulischen
Presswerkzeug HCPS
Die Zange des Hydraulikzylinders
wird in die Nuten der Press-Schlinge
eingeklinkt. Der Hydraulikzylinder
wird nach dem Einklinken weiter in
Richtung der Press-Schlinge ge-
drückt, damit beide Bolzen der
Press-Schlinge vollständig in die
Zangen des Hydraulikzylinders ein-
rasten. Erst dann lässt sich durch
gleichzeitiges Drücken des Schalt-
hebels und des Sicherheitsknopfs
der Pressvorgang auslösen. Das
Hydraulikaggregat verfügt über eine
Pressautomatik [ZWAG]. Diese ge-
währleistet stets das Erreichen der
maximalen Presskraft. Die Press-
automatik schaltet sich aus Sicher-
heitsgründen erst bei ca. 20% der
maximalen Presskraft ein. Im Sicher-
heitsbereich kann der Pressvorgang
jederzeit unterbrochen werden.
Nach dem Verpressen ist die Ver-
bindung auf vorschriftsmäßige
Ausführung im Sinne dieser
Montage- und Einbauanweisung
zu prüfen. Das ECO 301 ist für das
Verpressen der drei Super Size
Abmessungen DN 65-80-100 in
VdS-abnahmepflichtigen Sprinkler-
anlagen nicht zugelassen.
04.11. Allgemeine Hinweise zur
Verarbeitungstechnik des
Mapress Pressfitting Systems
04.11.01 Biegen der Systemrohre
Geberit Mapress Systemrohre aus
nicht rostendem Stahl sind kalt bieg-
bar. Hierzu werden handelsübliche
Biegewerkzeuge [hand-, hydraulisch
und elektrisch betrieben] verwendet.
Es ist wichtig, dass die zugehörigen
Biegesegmente zu den jeweiligen
Außendurchmessern der System-
rohre passen. Der Biegeradius und
die Eignung des Biegewerkzeugs
