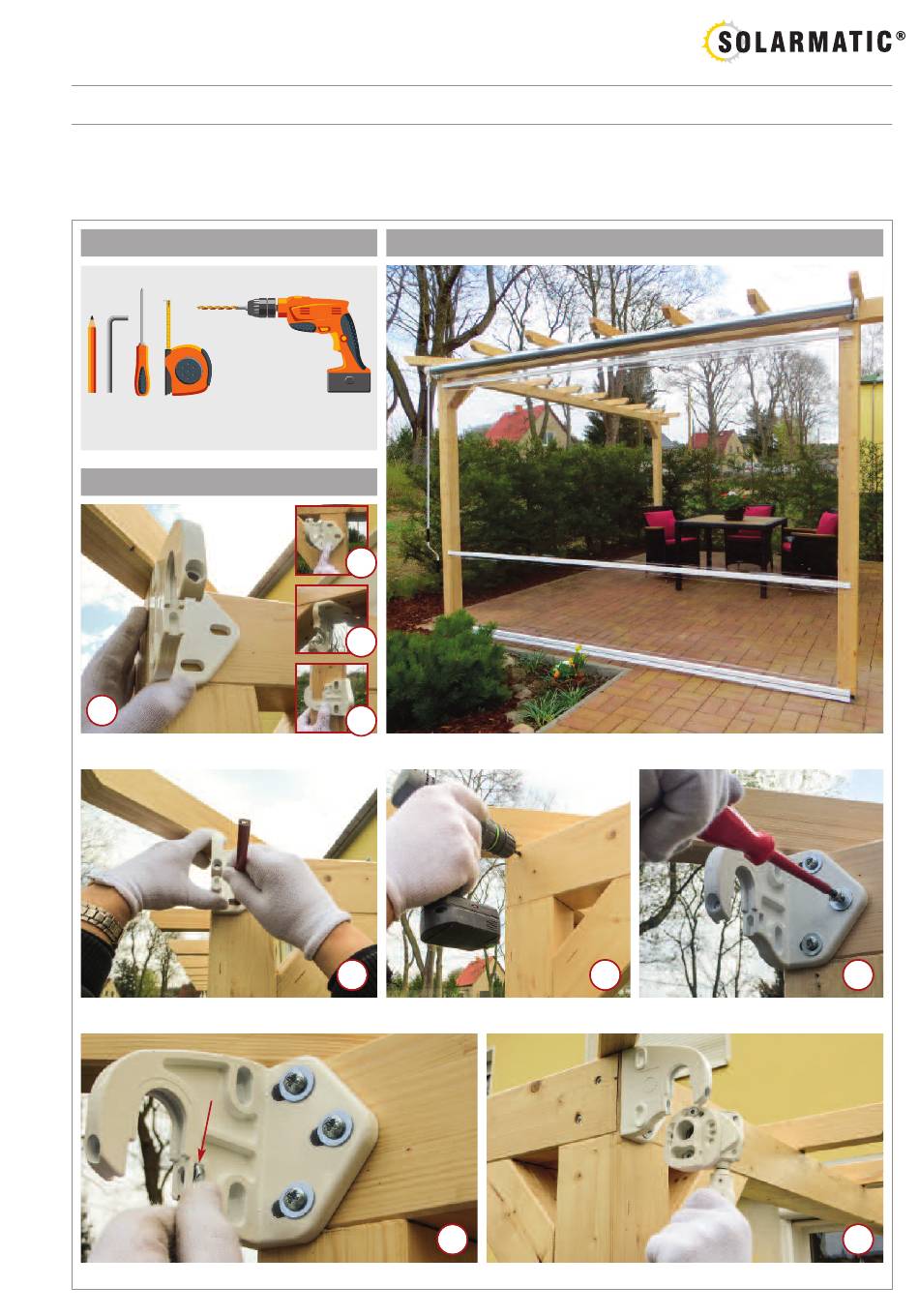

MONTAGE OUTDOOR-ROLLO TYP 9.30S F3
TF3
, T3
(Tuch / Folie)
Verehrte Kundin, verehrter Kunde,
dieses maßgerechte Wetterschutzrollo wurde speziell für Ihre Bedürfnisse hergestellt. Hochwertige Materialien
und ein formvollendetes Design gewährleisten eine lange Lebensdauer und bieten somit viel Freude an dem
erworbenen Produkt. Bitte lesen Sie die nachfolgenden Hinweise sorgfältig vor der Montage.
BENÖTIGTE WERKZEUGE
Stift | 5er Inbusschlüssel | Kreuzschraubendreher | Maßband | Bohrmaschine
Montage mit 2 Personen
HALTER BEFESTIGEN
Wandmontage
1a
Schrauben Sie den Getriebehalter zuerst an. (Halter drehbar für Wand-,
Decken-, Laibungsmontage s. Abb. 1a - 1d)
Richten Sie den Halter aus und zeichnen Sie die Punkte zum Bohren an.
Setzen Sie die Mutter in die Öffnung ein.
Copyright by SOLARMATIC
. Stand 04.2016. Keine Haftung für Druckfehler. Technische Änderungen vorbehalten.
®
(nur Tuch)
(ohne Führungsschienen)
WETTERSCHUTZROLLO TYP 3.0S F3
1b
Deckenmontage
1c
Nischenmontage
1d
2
Je nach Untergrund vorbohren bzw. dübeln.
,
(nur Folie)
3
5
Getriebe mit Halter einsetzen.
SONNENSCHUTZ
Halter ansetzen, ausrichten und festschrauben.
4
6
