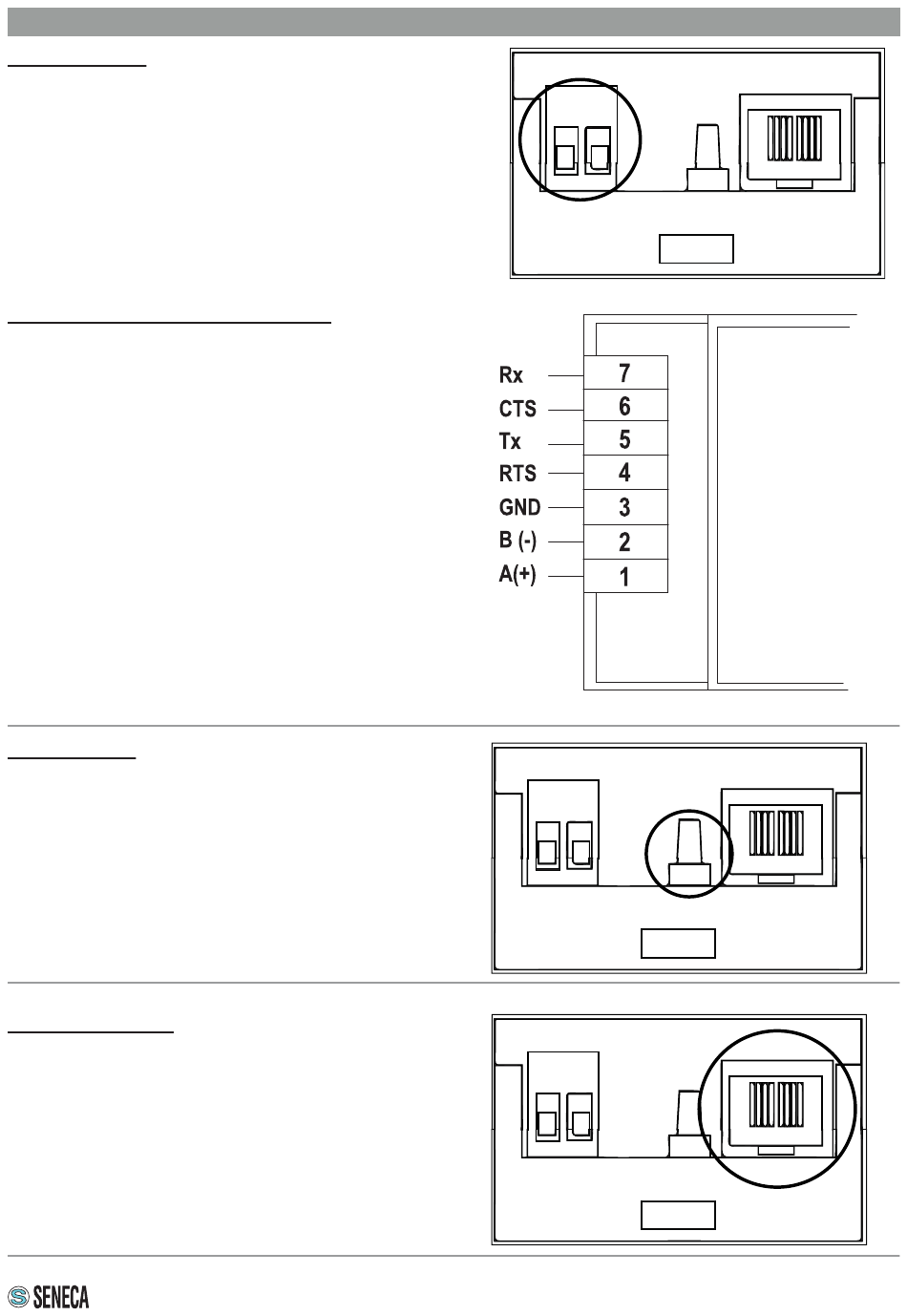

ELEKTRISCHE ANSCHLÜSSE
Stromversorgung:
Die elektrischen Anschlüsse für die Stromversorgung sind von
den Klemmen 8 und 9 verfügbar. Die Betriebsspannung muss
zwischen 10 – 40 Vdc oder 19 und 28 Vac liegen (Polung
indifferent.
Die oberen Grenzwerte dürfen nicht überschritten werden;
anderenfalls kann das Gerät schwer beschädigt werden.
8 9
Die Stromversorgungsquelle muss durch eine in
PWS
angemessener Weise dimensionierte Sicherung gegen
Defekte des Moduls geschützt werden.
Umschaltbarer serieller Port RS232/RS485:
Zur Verwendung des seriellen Ports COM RS232 die
elektrischen Anschlüsse über die Klemmen GND, RTS, Tx,
CTS und Rx vornehmen.
Zur Verwendung des seriellen Ports COM RS435 die
elektrischen Anschlüsse über die Klemmen A (+), B (-) und
GND vornehmen.
Anm.: Die Angabe der Polarität des Anschlusses RS485
(Klemmen A+ B- ist nicht standardisiert; auf einigen Geräten
könnte sie vertauscht sein.
Die nebenstehende Abbildung gibt die Legende der Klemmen
wieder.
Anm.: Siehe Abschnitt EINSTELLUNGEN auf Seite 4 bei
Kommunikationsproblemen.
Neustart-Taste:
Die Neustart-Taste ist zwischen dem DIP-Switch SW2
und dem Ethernet-Anschluss positioniert. Für einen
Neustart des Geräts muss nur die Taste 5 Sekunden
lang gedrückt gehalten werden. Loslassen, wenn alle
LEDs aufleuchten.
Ethernet-Port RJ45:
R-GWR hat einen Ethernet-Port 100 mit
Steckverbindung RJ45 auf der unteren Seite des
Moduls.
