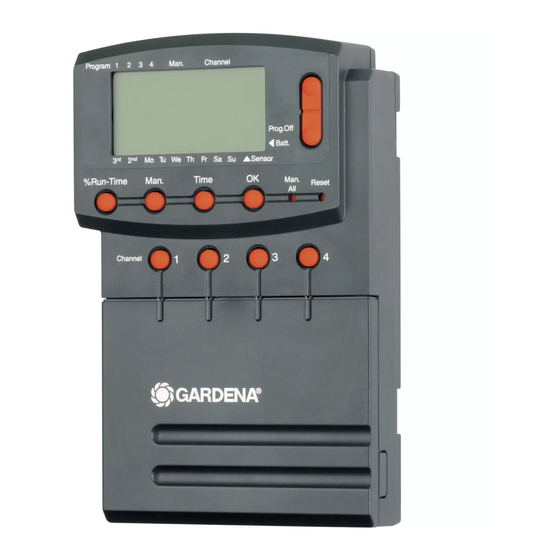

- Seite 1 ® GARDENA 4040 modular Art. 1276 Gebrauchsanweisung Bewässerungssteuerung Operating Instructions Watering Controller Mode d’emploi Programmateur Gebruiksaanwijzing Besproeiingscomputer Bruksanvisning Kontrollpanel Istruzioni per l’uso Centralina Manual de instrucciones Programación de riego Instruções de utilização Comando de rega Brugsanvisning Vandingskontrol-system...
-
Seite 2: Inhaltsverzeichnis
Damit sind vollautomatische Bewässerungsanlagen aufzubauen, die dem unterschiedlichen Wasserbedarf einzelner Pflanzbereiche angepasst werden können bzw. bei nicht ausreichender Wasser- menge einen Betrieb der Gesamtanlage gewährleisten. Die Einhaltung der von GARDENA beigefügten Gebrauchsan- weisung ist Voraussetzung für den ordnungsgemäßen Gebrauch der Bewässerungssteuerung. -
Seite 3: Für Ihre Sicherheit
Zu beachten Die Bewässerungssteuerung darf nur zur Steuerung von 24 V (AC) -Ventilen verwendet werden. 2. Für Ihre Sicherheit Bewässerungssteuerung: Die Bewässerungssteuerung (ohne Netzteil) ist spritzwassergeschützt. Die Bewässerungssteuerung darf v Vermeiden Sie jedoch direkten Wasser- ausschließlich mit dem mitgelie- strahl auf das Gerät. ferten 24 V (AC)-Netzteil betrieben Um bei Netzausfall keine Daten zu verlieren, werden. -
Seite 4: Inbetriebnahme
2. Kabel des Netzteils in die 24 VAC Klemmen einstecken und festschrauben. Das Anschluss-Schema befindet sich im Deckel 3. Kabel für die Ventile (z. B. 7-aderiges GARDENA Verbindungs- kabel Art. 1280 für bis zu 6 Ventile) in die Klemmen mit den Zahlen und C einstecken und festschrauben (siehe auch „Ventile anschließen“... - Seite 5 Erweiterungsmodul Die GARDENA Erweiterungsmodule Art. 1277 mit 2 Kanälen anschließen : sind optional erhältlich. Es können bis zu 4 Erweiterungsmodule angeschlossen werden und somit 12 Kanäle über die Basiseinheit gesteuert werden. 1. Lasche aus der Bewässerungssteuerung (oder bereits ange- schlossenem Erweiterungsmodul) ausbrechen.
-
Seite 6: Bedienung
Strecke von 45 m beträgt er 0,75 mm . Dabei dürfen nicht mehr als 3 Ventile gleichzeitig in Betrieb gesetzt sein. Das GARDENA Verbindungskabel Art. 1280 hat 0,5 mm ist 15 m lang. Das Verbindungskabel kann über die Klemme Art. 1282 wasserdicht verbunden werden. - Seite 7 4. Wochentag mit den ▲-▼-Tasten einstellen (Bsp. Fr Freitag) und mit der OK-Taste bestätigen. Die Uhrzeit und der Wochentag sind eingestellt. Bewässerungsprogramme Bewässerungsprogramm Voraussetzung : Die aktuelle Uhrzeit und der aktuelle Wochen- erstellen : tag wurden eingestellt. Bevor Sie mit der Eingabe der Bewässerungsdaten beginnen, empfehlen wir Ihnen, die Daten Ihrer Bewässerungsventile aus Gründen der Übersichtlichkeit in den Bewässerungsplan im Anhang der Gebrauchsanweisung einzutragen.
- Seite 8 Bewässerungszyklus einstellen : (a) jeden zweiten 2nd oder dritten Tag 3rd (ab aktuellem Wochentag) (b) beliebige Wochentage wählbar (somit auch täglich möglich) 7. (a) Bewässerungszyklus für jeden 2. oder 3. Tag : Mit den ▲-▼-Tasten den Pfeil ê auf 2nd oder 3rd einstellen (Bsp.
-
Seite 9: Manuelle Bewässerung
Hinweis : Bei prozentualer Änderung der Bewässerungsdauer bleibt die Anzeige der ursprünglich programmierten Bewässe- rungsdauer in den einzelnen Programmen erhalten. Beim Erstellen / Ändern eines Programms wird automatisch auf 1 1 0 0 0 0 % % R R u u n n - - T T i i m m e e % % R R u u n n - - T T i i m m e e gestellt. -
Seite 10: Beheben Von Störungen
Channel-Taste drücken. Tipp : Bei offenen Fragen zur Bedienung und Programmierung wenden Sie sich bitte an den GARDENA Service Deutschland, Tel.-Nr. (07 31) 490 - 246; Österreich: Tel.-Nr. (0 22 62) 74 54 50; Schweiz: Tel.-Nr. (01) 8 60 26 66. Wir helfen gerne. -
Seite 11: Außerbetriebnahme
(die Programme bleiben erhalten) die gesamte Stromaufnahme 900 mA nicht überschreitet. Bei sonstigen Störungen bitten wir Sie, sich mit dem GARDENA Service in Verbindung zu setzen. 7. Außerbetriebnahme Die Bewässerungssteuerung ist frostsicher bis –20 °C. Zu Überwintern : Beginn der Frostperiode sind keine Maßnahmen erforderlich. - Seite 12 – Bearbeitungsdauer in unserem Hause max. 2 Arbeitstage Garantie Im Garantiefall sind die Serviceleistungen für Sie kostenlos. GARDENA gewährt für dieses Produkt 2 Jahre Garantie (ab Kauf- datum). Diese Garantieleistung bezieht sich auf alle wesentlichen Mängel des Gerätes, die nachweislich auf Material- oder Fabrikationsfehler zurückzuführen sind.
- Seite 13 GARDENA, ou pe- ças não autorizadas. A responsabilidade tornar-se-à nula também depois de reparações realizadas por oficinas não autorizadas pela GARDENA.
- Seite 14 énoncées ci-après et conforme aux règles de sécurité et autres règles qui lui sont applicables dans le cadre de l’Union européenne. Toute EU-Richtlinien : modification portée sur ce produit sans l’accord express de GARDENA sup- EU directives : prime la validité de ce certificat.
- Seite 15 Channel S S T T A A R R T T T T I I M M E E R R U U N N T T I I M M E E Prog. 7: 30 0: 30 17: 30 0: 20 1: 10 Channel...
