Gardena 1242 Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für 1242:
- Gebrauchsanweisung (16 Seiten) ,
- Betriebsanleitung (16 Seiten)
Verwandte Anleitungen für Gardena 1242
Inhaltszusammenfassung für Gardena 1242

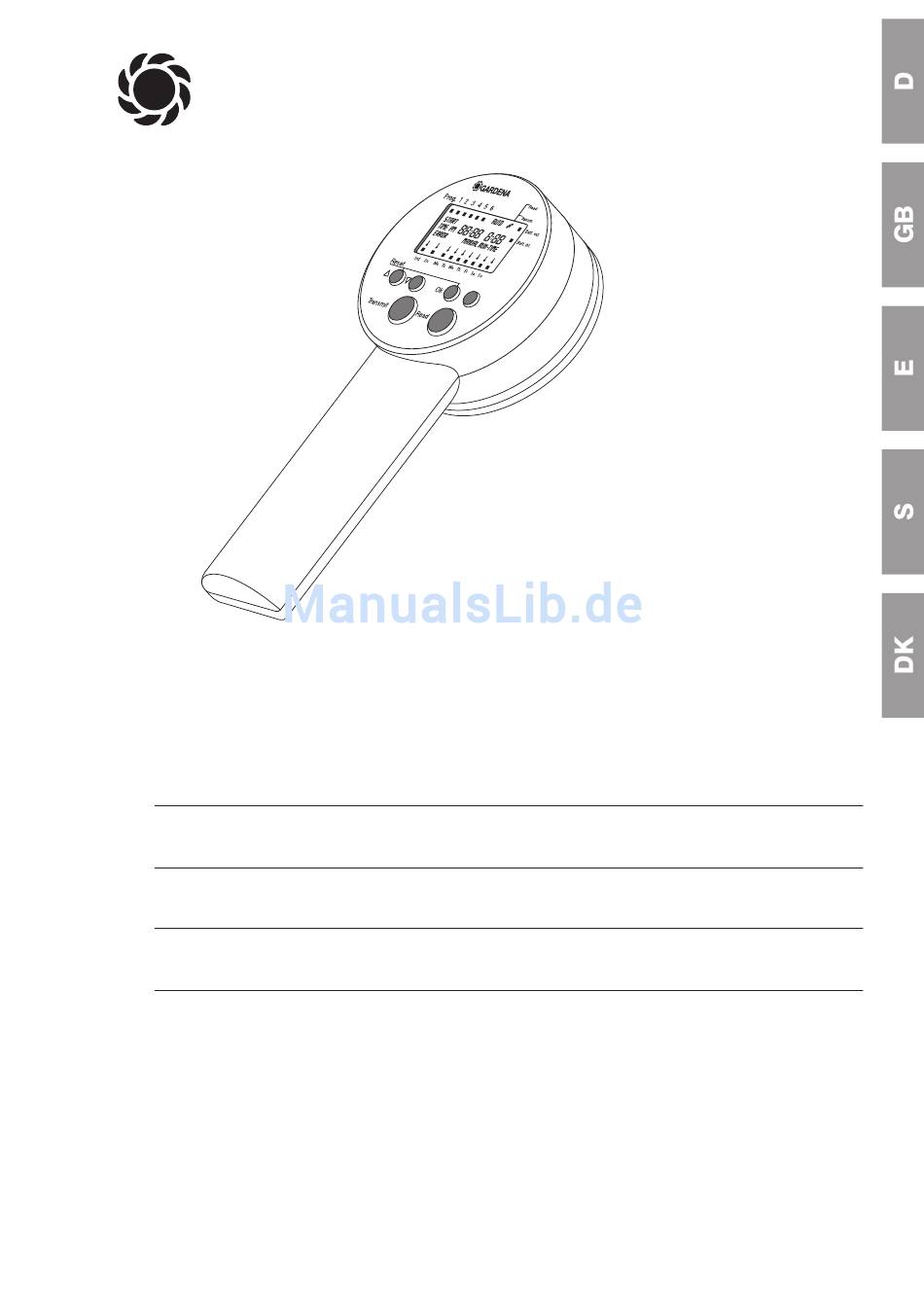

- Seite 1 GARDENA ® Art. 1242 Betriebsanleitung Programmiereinheit Operating Instructions Programming Unit Manual de instrucciones Unidad de programación Bruksanvisning Programmeringsenhet Brugsanvisning Programmeringsenhed...
-
Seite 2: Inhaltsverzeichnis
Wasserbedarf einzelner Pflanzbereiche angepasst werden können bzw. bei nicht ausreichender Wassermenge einen Betrieb der Gesamtanlage gewährleisten. Die Einhaltung der von GARDENA beigefügten Betriebsanleitung ist Voraussetzung für den ordnungsgemäßen Gebrauch der Programmiereinheit. Zu beachten Die Programmiereinheit darf nur zur Programmierung der Steuer-... -
Seite 3: Sicherheitshinweise
2. Sicherheitshinweise Um die angegebene max. Betriebsdauer von 1 Jahr zu erreichen, darf nur eine Alkaline-Batterie 9 V IEC 6LR61 verwendet werden. Wir empfehlen z. B. die Hersteller Varta und Energizer. v Zur Vermeidung von Datenübertragungsfehlern ist die Batterie rechtzeitig zu wechseln. LCD-Anzeige : Bei tiefen / hohen Außentemperaturen kann es vorkommen, dass die LCD-Anzeige erlischt. -
Seite 4: Inbetriebnahme
Batteriezustand des Steuerteils : Wenn die Batteriekapazität erschöpft ist, blinkt bei angeschlosse- nem Steuerteil nach der Datenübertragung (Read) die Anzeige Batt. ext. solange, bis das Steuerteil von der Programmiereinheit getrennt wird. Die Batterie des Steuerteils ist dann zu ersetzen. Wird der Batteriewechsel unterlassen und das Steuerteil auf ein Bewässerungsventil aufgesetzt, so werden keine Bewässe- rungsprogramme mehr ausgeführt. -
Seite 5: Bedienung
5. Bedienung Struktur der 3 Programmebenen HAUPTEBENE Die Bedienungsfolgen sind in 3 Ebenen unterteilt: UHRZEIT UND TAG Hauptebene : ANZEIGEN • Nach Abschluss aller Programmierungen : – aktuelle Uhrzeit und aktueller Wochentag werden angezeigt MENU – belegte Bewässerungsprogramme werden angezeigt –... - Seite 6 Bewässerungsprogramme (Ebene 2) Bewässerungsprogramm Voraussetzung : Die aktuelle Uhrzeit und der aktuelle Wochen- erstellen : tag wurden eingestellt. Bevor Sie mit der Eingabe der Bewässerungsdaten beginnen, empfehlen wir Ihnen, die Daten Ihrer Bewässerungsventile aus Gründen der Übersichtlichkeit in den Bewässerungsplan im Anhang der Betriebsanleitung einzutragen.
-
Seite 7: Programmiermodus Vorzeitig Beenden
7. (a) Bewässerungszyklus für jeden 2. oder 3. Tag : Mit den - -Tasten den Pfeil ê auf 2nd oder 3rd einstellen 7. (a) (Bsp. 3rd = jeden 3. Tag) und mit der Ok-Taste bestätigen. Das Bewässerungsprogramm wird gespeichert und der Bewässerungszyklus (Bsp. -
Seite 8: Bewässerungsprogramme Übertragen
Bewässerungsprogramme übertragen Der Datenaustausch ist nur möglich, wenn die Programmier- einheit und das Steuerteil jeweils ordnungsgemäß mit einer 9-V-Batterie bestückt sind und die Programmiereinheit sich in der Hauptebene befindet. Steuerteil mit der Für die Übertragung von Bewässerungsprogrammen muss das Programmiereinheit Steuerteil mit der Programmiereinheit verbunden werden. -
Seite 9: Manuelle Bewässerung
Programmiereinheit gespeichert und die Hauptebene angezeigt . Tipp : Bei offenen Fragen zur Bedienung und Programmierung wenden Sie sich bitte an den GARDENA Service Deutschland, Tel.-Nr. (07 31) 490 - 246; Österreich: Tel.-Nr. (0732) 77 01 01- 90; Schweiz: Tel.-Nr. 0848 800 464. Wir helfen gerne. -
Seite 10: Außerbetriebnahme
Keine Programmdaten im v Programmdaten auf das Steuerteil. Steuerteil übertragen. Bei sonstigen Störungen bitten wir Sie, sich mit dem GARDENA Service in Verbindung zu setzen. Reparaturen dürfen nur von GARDENA Servicestellen oder von GARDENA autorisierten Fachhändlern durchgeführt werden. 7. Außerbetriebnahme Überwintern... -
Seite 11: Technische Daten
Zentralen Reparatur-Service umfangreiche – Bearbeitungsdauer in unserem Hause max. 5 Arbeitstage Serviceleistungen • Einfache und kostengünstige Rücksendung an GARDENA durch Abhol-Service (nur innerhalb von Deutschland) – Abholung innerhalb von 2 Tagen • Kompetente Beratung bei Störungen / Reklamationen durch unseren Technischen Service •... -
Seite 12: Ihre Direkte Verbindung Zum Service
0848 800 464 info gardena.ch Garantie GARDENA gewährt für dieses Produkt 2 Jahre Garantie (ab Kauf- datum). Diese Garantieleistung bezieht sich auf alle wesentlichen Mängel des Gerätes, die nachweislich auf Material- oder Fabri- kationsfehler zurückzuführen sind. Sie erfolgt durch die Ersatz- lieferung eines einwandfreien Gerätes oder durch die kostenlose... - Seite 13 We expressly point out that, in accordance with the product liability law, we are not liable for any damage caused by our units if it is due to improper repair or if parts exchanged are not original GARDENA parts or parts approved by us, and, if the repairs were not carried out by a GARDENA Service Centre or an authorised specialist.
- Seite 14 93 / 68 / EG EU Retningslinier : EU Tillverkarintyg Hinterlegte Dokumentation: GARDENA Technische Dokumentation Undertecknad firma Husqvarna AB, 561 82 Huskvarna, Sweden, intygar härmed E. Renn 89079 Ulm att nedan nämnda produkter överensstämmer med EU:s direktiv, EU:s säkerhets- standard och produktspecifikation. Detta intyg upphör att gälla om produkten änd-...
- Seite 15 start time run time Prog. 7: 30 0: 30 17: 30 0: 20 22: 30 1: 10 4: 00 0: 15 –:– –:– –:– –:– start time run time Prog. 7: 30 0: 30 17: 30 0: 20 22: 30 1: 10 4: 00 0: 15...
- Seite 16 South Africa (Pty.) Ltd. Lautatarhankatu 8 B / PL 3 Belgium GARDENA Nederland B.V. P.O. Box 11534 00581 HELSINKI GARDENA Belgium NV / SA Postbus 50176 Vorna Valley 1686 info @ gardena.fi Sterrebeekstraat 163 1305 AD ALMERE Phone: (+ 27) 11 315 02 23...
