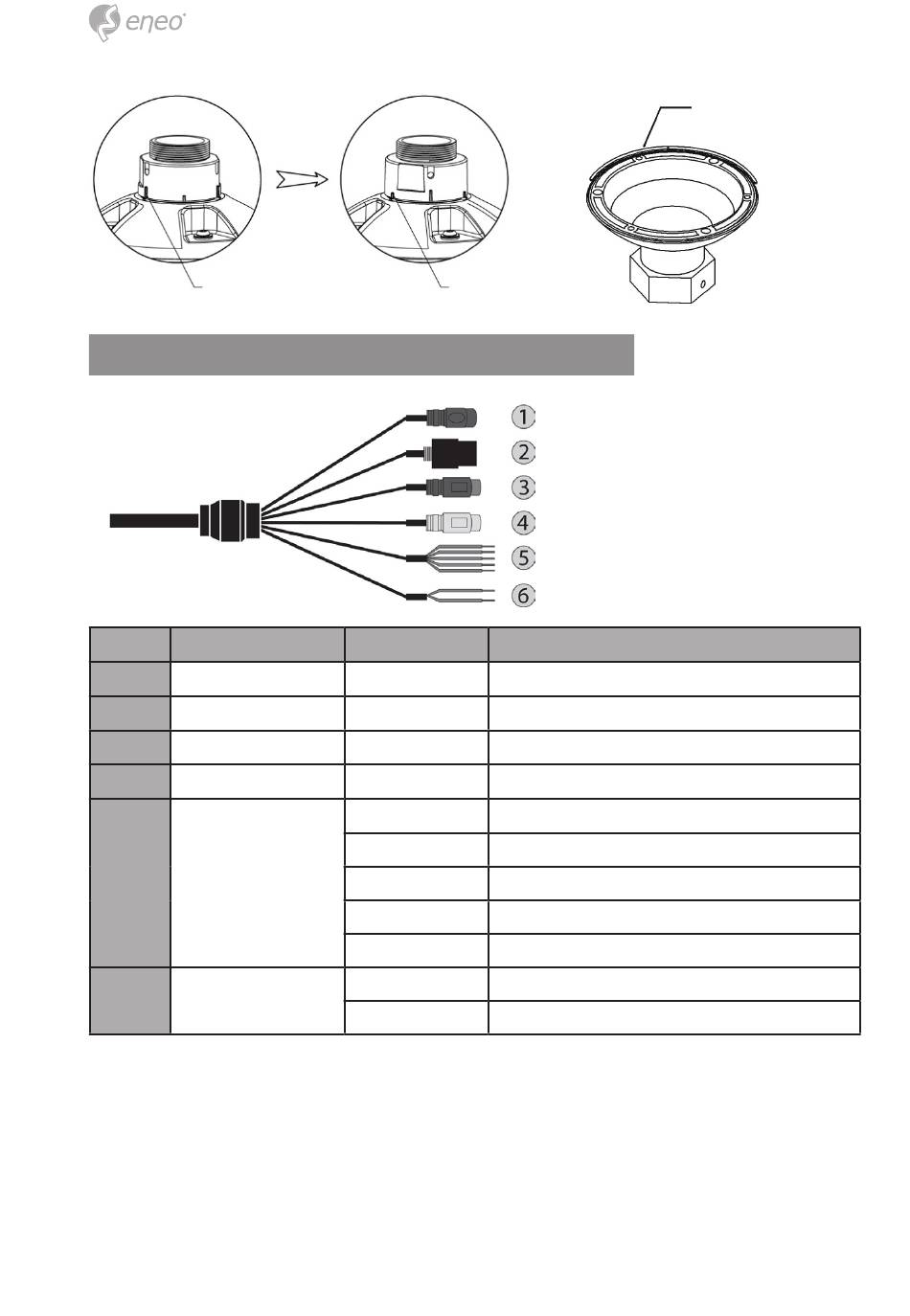

Basiskonfiguration des Dome-Kamera-Systems

Nr. Anschluss
1 Netzstecker
2 RJ-45
3 RCA-Anschluss
4 RCA-Anschluss
5 5-Pin-Kabel
6 2-Pin-Kabel
Die Installation der Kamera darf nur von qualifiziertem Personal in Übereinstimmung
mit den am Ort der Installation gültigen elektrischen und mechanischen Bestimmungen
erfolgen.
30
Drehen
Sollpunkt
(kurze Markierung)
Farbe des Leiters
SCHWARZ
SCHWARZ
SCHWARZ
GRAU
GELB
WEIß
VIOLETT
BRAUN
GRAU
ROT
SCHWARZ
Abdichten mit Silikon-
gummi am gesamten
Kreisumfang
Beschreibung
Kamera-Stromversorgung (12VDC)
Ethernet, RJ-45 Port, kompatibel mit 10/100Mbps
AUDIOEINGANG
AUDIOAUSGANG
ALARMEINGANG 1
Alarmeingang 2
Alarmeingang 3
Alarmeingang 4
GND
ALARMAUSGANG
GND
