- Seite 26 Inhaltsverzeichnis Lieferumfang .......................29 Bezeichnungen von Gerätekomponenten ...............30 Installationsanweisungen ..................31 Einstellung von Schwenkung und Neigung ......................32 Stromversorgungsanschlüsse ............................ 34 ......................35 ................37 Beschreibung des Web-Viewers ..........................38 Player-Steuerung & Anzeige ..........................38 PTZ-Steuerung ................................39 Benutzerhandbuch ..............................40 ........................41 ....................43 Information ..................................
-
Seite 27: Sicherheitsanweisungen
Sicherheitsanweisungen Sicherheitshinweise allgemein • Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf. • Montage, Inbetriebnahme und Wartung des Systems darf nur durch dafür autorisierte Personen vorgenom- men und entsprechend den Installationsanweisungen - unter Beachtung aller mitgeltenden Normen und Richtlinien - durchgeführt werden. - Seite 28 • Bei abgedunkelter Umgebung und direktem Blick in den IR-Scheinwerfer ist ein Sicherheitsabstand von > 1 m zum Scheinwerfer einzuhalten. • Unsichtbare LED Strahlung nicht direkt mit optischen Instrumenten (z.B. Lupe, Vergrößerungsglas oder Mikroskop) betrachten, da sie eine Augengefährdung verursachen kann, LED Klasse 1M. •...
-
Seite 29: Lieferumfang
Lieferumfang • Netzwerk Kamera • Betriebsanleitung • Bohrschablone • Kabelsignal-Aufkleber • • Befestigungsschraube: 4 x 30mm (4x) • Montageschraube: 4 x 15mm (4x) • Inbusschlüssel: 3mm (1x) • Kupplung für RJ45 Kabel (1x) • Steckverbinder: (1x) • "Easy Bracket"-Halterung... -
Seite 30: Bezeichnungen Von Gerätekomponenten

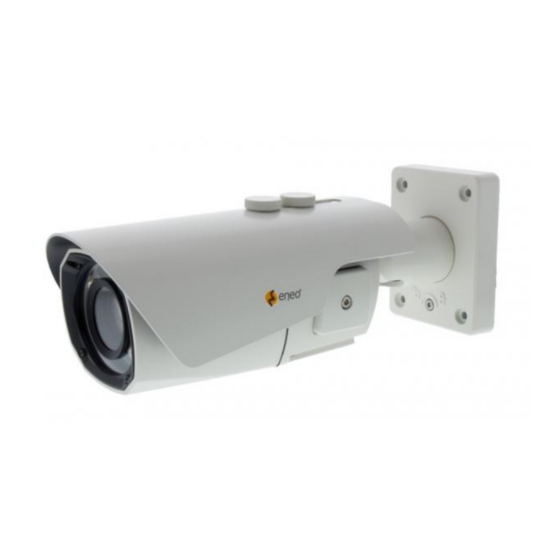

Bezeichnungen von Gerätekomponenten Bezeichnungen von Gerätekomponenten Bolzen für Sonnenschutzdach Bolzen für Sonnenschutzdach Sonnenschutzdach Sonnenschutzdach Ethernet- und Stromkabel Ethernet- und Stromkabel Doppelglasiges Fenster Doppelglasiges Fenster "Easy Bracket"- "Easy Bracket"- Kamerahalter Kamerahalter Halterung Halterung Schraube zum Verriegeln/Entriegeln Schraube zum Verriegeln/Entriegeln Hinteres Gehäuse Hinteres Gehäuse Vorderes Gehäuse Vorderes Gehäuse... -
Seite 31: Installationsanweisungen
Installationsanweisungen ACHTUNG: Die Kamerahalterung sollte an einem Bauelement wie etwa Beton, Hartholz, einem Wandständer oder Deckenbal- ken befestigt werden, welches das Gewicht der Kamera trägt. Verwenden Sie, falls erforderlich, geeignetes Befestigungsmateri- al (z.B. Dübel) anstelle des mitgelieferten Materials. 1. Halten Sie die Bohrschablone an die Installationsstelle und bohren Sie die Löcher in Decke oder Wand, falls erforderlich. -
Seite 32: Einstellung Von Schwenkung Und Neigung
Befestigungsschraube 1: 4 x 30mm Befestigungsschraube 1: 4 x 30mm Montageschraube: 4 x 15 mm Montageschraube: 4 x 15 mm Inbusschlüssel Inbusschlüssel "Easy Bracket"-Halterung "Easy Bracket"-Halterung Kabeldurchgang Kabeldurchgang ACHTUNG: ACHTUNG: Achten Sie besonders darauf, das Fenster vor dem Objektiv Achten Sie besonders darauf, das Fenster vor dem Objektiv NICHT zu verkratzen. - Seite 33 1. Schwenkwinkel: Der Schwenkwinkel ist auf +/- 90° begrenzt. 90° 90° 2. Neigungswinkel: Die Neigung ist bei Wand- (bzw. Decken)-Installation auf min. 0°(2°) bis max. 90° begrenzt, wobei vorausgesetzt wird, dass die Neigung des Kameramoduls in Bezug auf die Wand (bzw. Decke) 0° ist, d.h., dass das Bild hori- zontal ausgerichtet ist.
-
Seite 34: Anpassung Des Betrachtungswinkels Mit Einem Halter
Anpassung des Betrachtungswinkels mit einem Halter Schraube zum Verriegeln/ Inbusschlüssel Entriegeln Stromversorgungsanschlüsse Stellen Sie vor der Installation sicher, dass die Spannungszufuhr unterbrochen ist. Die Kamera kann entweder mit 12VDC oder 24VAC, doppelte Spannungsversorgung und PoE (IEEE Std. 802.3af ) betrieben werden. Primäre und sekundäre Masse sind vollständig voneinander isoliert, um mögliche Probleme durch Erdungsschleifen zu vermeiden. - Seite 35 1. Stecken Sie den WLAN-Dongle in den WLAN-Adapter ein. 2. Stecken Sie den WLAN-Adapter mit dem Dongle in die WLAN-Schnittstelle der Kamera ein. WLAN-Adapter WLAN-Schnittstelle WLAN-Dongle 3. Rufen Sie das WLAN-Einstellungsmenü auf Ihrem Smartphone oder Tablet auf. 4. Suchen Sie nach dem von der Kamera hergestellten WLAN-Netz und stellen Sie die Verbindung zu diesem auf.
- Seite 36 5. Starten Sie den Web-Browser und rufen Sie die Adresse 192.168.125.1 (Standard- IP-Adresse für WLAN) auf. Die Anmeldeseite wird aufgemacht. Bitte tragen Sie Standard-Benutzernamen (admin) und -Password (admin) ein. Der WLAN-Zugang ist nur für die Erstinstallation und die Wartungsarbeiten vorgese- hen.
- Seite 37 1. Nachdem die Kamera mit dem Netzwerk verbunden wurde, starten Sie das 'eneo Site Manager' Tool (steht zum Herunterladen auf www.eneo-security.com bereit). 2. Sie erhalten eine Liste der im lokalen Netzwerk verfügbaren Kameras. Markieren rechten Maustaste. 3. Wählen Sie die Option "Set IP Address [dhcp / static]" um ein Fenster für die Kame- ra IP-Einstellungen zu erhalten.
-
Seite 38: Beschreibung Des Web-Viewers
Beschreibung des Web-Viewers XXX-XXXXXXXXXX (A) Menütaste: Klicken Sie auf diese Taste zum Anzeigen oder Verbergen des (B) Modellname: Zeigt den Modellnamen der verbundenen Kamera an. (C) Sprache auswählen: Wählen Sie Englisch, Deutsch oder Französisch als Web-Viewer-Sprache. Netzwerk-Funktionen. (E) Kameraüberwachungsfenster: Zeigt das Video oder die Funktion der aktuell verbundenen Kamera an. -
Seite 39: Ptz-Steuerung
Streams. (3) Lautsprecher: Aktiviert das Ausgeben von Audio an den Audioausgang. (4) Mikrofon: Aktiviert den Audioeingang am Audioeingang-Port. (5) Aufzeichnung: Aufzeichnung der Live-Ansicht mit der H.264-Kompression auf das installierte Speichermedium SD, SDHC oder SDXC von dem Video-Stream, der unter Menüpunkt AUFZEICHNUNG eingestellt wurde. (6) An Fenstergröße anpassen: Die Live-Ansicht wird an die Fenstergröße angepasst. -
Seite 40: Benutzerhandbuch
VORSICHT: • lungen abgeschlossen haben, stellen Sie Setup (Bild)>AF>Lens Locking (Objektivsperre) auf ON (EIN) oder TIMER, um die unerwünschten Verstellungen des Objektivs vermeiden. • Richten Sie Zoom und Fokus nicht bei schlechten Lichtver- hältnissen oder in der Nacht ein. Dies kann zu fehlerhafter Fokussierung führen. - Seite 41 Kategorie Menü Pause, Snapshot, Lautsprecher, Mikrofon, Aufnahme Player-Steuerung LIVE-BILD Video-Stream Stream 1, Stream 2, Stream 3 Protokoll HTTPS, HTTP, TCP, UDP PTZ-Steuerung Zoom, Fokus, Push AF WIEDERGABE Ereignissuche, Zeitleistensuche, Zeitleiste Information Allgemein, System Information, Open Source Informationen Quelle Stream 1/2/3, Schnappschuss Helligkeit, Kontrast, Sättigung, Farbton, Schärfe, Allgemein...
- Seite 42 Bei vollem Speicher überschreiben, Aufzeichnung Einstellungen für Daueraufnahme Aufzeichnung Zeitplan Recycling Zeiteinstellung Speicher Formatieren, Entfernen, Speicherinformationen Bewegung, Manipulation, VCA, Alarmeingang, System, Auslöser Manuell, Netzwerk, Timer, Tag-Nacht Ereignis Aufnahme, Alarmausgang, E-Mail, FTP, Video Boost, Aktionen Benachrichtigungsserver Regeln Ereignisverarbeitung, ONVIF Mapping Benutzer, HTTPS, IP-Filter, ONVIF, Video-Stream, Export/ KONFIGURATION Sicherheit Import...
-
Seite 43: Information
Information Zeigt allgemeine Informationen über das System an wie Modellname, MAC-Adresse, IP- Adresse, Zeroconf-IP-Adresse, Firmware-Version, Serverzeit, Betriebszeit, CPU-Auslastung, den ein- und ausgehenden Datenverkehr und die Open-Source-Liste. Benutzer Verwaltung der Benutzerkonten nach Gruppen, Namen und Verantwortungsbereichen. • Markieren Sie ENABLE ANONYMOUS VIEWER LOGIN (Anmeldung anonymer Benut- zer erlauben), um anonymen Benutzern die Anmeldung an der Kamera zu gestat- benötigt die Anmeldung mit ID und Passwort. -
Seite 44: Hinzufügen
ten zu verwalten. Hinzufügen Zum Hinzufügen eines neuen Benutzers: 1. Klicken Sie auf Hinzufügen und geben Sie einen neuen Benutzernamen ein. (1 bis 14 alphanumerische Zeichen). Bei den Benutzernamen wird nicht zwischen Groß- und Kleinschreibung unterschieden. 2. Geben Sie ein Passwort ein und tippen Sie diesen anschließend zur Bestätigung erneut ein. -
Seite 45: Bearbeiten
Bearbeiten Zum Bearbeiten eines Benutzers: 1. Wählen Sie den Namen des Benutzers aus der Benutzerliste aus, den Sie bearbei- ten möchten. 2. Klicken Sie auf die Registerkarte Bearbeiten, dann erscheint ein neues Popup-Fenster. 3. Geben Sie ein Passwort ein (1 bis 8 alphanumerische Zeichen) und tippen Sie diesen anschließend zur Bestätigung erneut ein.Der Benutzername kann nicht geändert werden. -
Seite 46: Zeitzone
• Synchronize with NTP Server (Synchronisation mit NTP-Server): Stellt die Uhrzeit alle 60 Minuten anhand des zugewiesenen NTP-Servers ein. Die IP-Adresse oder der Host-Name des NTP-Servers wird im Zeitserver angegeben. Zeitzone Der ausgewählte NTP-Server soll mit der Zeitzone übereinstimmen, in der die Kamera installiert wurde. -
Seite 47: Netzwerk
Netzwerk ist, weist dieser Netzwerkgeräten automatisch eine IP-Adresse zu. IPv4-Adresse Obtain IP address via DHCP (IP-Adresse von DHCP-Server beziehen): zugewiesen wurde. Status: 'Allocated' zeigt an, dass die IP-Adresse vom DHCP bezogen wurde. IP-Adresse, Subnetzmaske, Gateway: Zeigt die aktuelle IP-Adresse an, die vom DHCP bezogen wurde. Use the following IP address (Folgende IP-Adresse verwenden): Markieren Sie das Optionsfeld nur, wenn Sie die IP-Adresse manuell einstellen wollen. - Seite 48 • PRIMARY DNS SERVER (Primärer DNS-Server): Geben Sie die IP-Adresse des primä- ren DNS-Servers ein. • SECONDARY DNS SERVER (Sekundärer DNS-Server): Geben Sie die IP-Adresse des sekundären DNS-Servers ein.
-
Seite 49: Weitere Informationen
Weitere Informationen Bitte halten Sie die Firmware stets aktuell, damit Sie die neuesten Funktionen des Geräts www.eneo-security.com. Das Benutzerhandbuch und weitere Software-Tools sind auf der eneo Website unter www.eneo-security.com verfügbar. Kategorie Software unter www.eneo-security.com. Open Source Software Die in diesem Produkt enthaltene Software enthält urheberrechtlich geschützte Software, die unter Open-Source-Lizenzen lizenziert ist.
