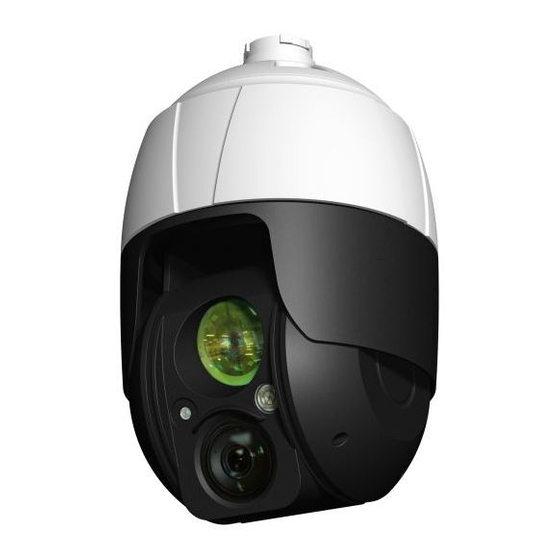

- Seite 1 Quick Installation Guide Network Dome, PTZ, Day&Night, H.265, WDR, Infrared, IP66 IPP-83A0036MIA IPP-88A0030MIA...
-
Seite 2: Inhaltsverzeichnis
Contents Components........................5 Installation ........................6 Mounting the Dome Camera ............................6 Wall Mounting ..................................7 Ceiling Mounting ................................8 Basic Configuration of Dome Camera System ......................9 Resetting to the factory default settings ....................... 10 Using the Reset button: ............................10 Connections ..................................11 Micro-SD Card Insertion ............................11 Connecting the Network ............................11 Connecting Audio ..............................11 Connecting Alarms ..............................11... -
Seite 3: General Safety Instructions
Safety instructions General safety instructions • Before switching on and operating the system, first read this safety advice and the operating instructions. • Keep the operating instructions in a safe place for later use. • Installation, commissioning and maintenance of the system may only be carried out by authorised individuals and in accordance with the installation instructions - ensuring that all applicable standards and guidelines are followed. -
Seite 4: Graphical Symbols
Class A device note This is a Class A device. This device can cause malfunctions in the living area; in such an event, the operator may need to take appropriate measures to compensate for these. WEEE (Waste Electronical & Electronic Equipment) Correct Disposal of This Product (Applicable in the European Union and other European countries with separate collection systems). -
Seite 5: Components
Components This system comes with the following components; • Dome Camera • Installation Guide/CD • 2P screw type Connector • 5P screw type Connector • 12VDC Adaptor (Optional) • PoE Injector (Optional) • RJ-45 Waterproof Cover • Install Adaptor... -
Seite 6: Installation
Installation Mounting the Dome Camera You need one optional mount kit of the wall mount and the ceiling mount to install. The wall or ceiling mount must be attached to a structural object such as hard wood, concrete that will support the weight of the mount and dome camera. The use of a solid backboard is recommended when attaching to gypsum walls. -
Seite 7: Wall Mounting
Wall Mounting The wall mounting plate must be attached to a structural object such as concrete that will support the weight of the mount and dome camera. Plastic anchors (4x) Tapping Screws 8x35 (4x) Mounting Bracket (1x) PF 1.5 inch Set Screw (1x) Adapter_PT 1.5 inch (1x) Set Screw (1x) -
Seite 8: Ceiling Mounting
Ceiling Mounting The ceiling mounting plate must be attached to a structural object such as concrete that will support the weight of the mount and dome camera. Plastic anchors (3x) 1. Select a suitable mounting location and verify there is suf- Ceiling Mount (1x) ficient cable to connect with Set Screw (2x) -
Seite 9: Basic Configuration Of Dome Camera System
Seal using silicone rubber around the circle Twist Start Point Set Point (Long Indicator) (Short Indicator) Basic Configuration of Dome Camera System Connector Wire Color Description Power Jack BLACK CAMERA POWER (12VDC) RJ-45 BLACK Ethernet, RJ-45 port compatible with 10/100Mbps RCA jack BLACK AUDIO INPUT... -
Seite 10: Resetting To The Factory Default Settings
Resetting to the factory default settings To reset the network camera to the original factory settings, go to the Setup > System > Maintenance web page (described in “System > Maintenance” of User Manual) or use the Reset button on the network camera, as described below: Reset Button Micro-SD Card Slot Using the Reset button:... -
Seite 11: Connections
Connections Micro-SD Card Insertion User can install and change Micro-SD card as shown in the following picture. 1. Open the Micro-SD card cover. 2. Install or change Micro-SD card. 3. Close the Micro-SD card cover tightly to ensure waterproofing. Reset Button Micro-SD Card Slot Connecting the Network Connect a standard RJ-45 cable to the network port of the camera. -
Seite 12: Connecting The Power
G (Ground) Notice: All the connectors marked G or GND are common. Connect the ground side of the alarm input and/or alarm output to the G (Ground) connector. AO (Alarm Output) The camera can activate external devices such as buzzers or lights. Connect the device to the AO (Alarm Output) and G (Ground) connectors. -
Seite 13: Network Connection & Ip Assignment
The eneo Site Manager (downloadable from www.eneo-security.com) is used to locate all eneo network cameras in a local network. The tool does not need to be installed with a setup program. The program exe-file can be started with a simple double click to use the program. -
Seite 14: Operation
Operation The network camera can be used with Windows operating system and browsers. The recommended browsers are Internet Explorer, Safari, Firefox, Opera and Google Chrome with Windows. Notice: To view streaming video in Microsoft Internet Explorer, set your browser to allow ActiveX controls. -
Seite 15: Access From The Internet
Access from the internet Once connected, the network camera is accessible on your local network (LAN). To access the network camera from the Internet you must configure your broadband router to allow incoming data traffic to the network camera. To do this, enable the NAT traversal feature, which will attempt to automatically configure the router to allow access to the network camera. -
Seite 16: Live View Page
Live View Page The Live View page comes in several screen modes. Users are allowed to select the most suitable one out of those modes. Adjust the mode in accordance with your PC specifica- tions and monitoring purposes. General controls Live View Page Playback Page Setup Page... -
Seite 17: Video Streams
The Digital Zoom button activates a zoom-in or zoom-out function for video image on the live screen. The Full Screen button causes the video image to fill the entire screen area. No other windows will be visible. Press the ’Esc’ button on the computer keyboard to cancel full screen view. -
Seite 18: Playback
Playback The Playback window contains a list of recordings made to the memory card. It shows each recording’s start time, length, the event type used to start the recording, calendar and time slice bar indicates if the recording is existed or not. The description of playback window follows. - Seite 19 Forward Play: play forward the video clip. Fast forward play: play fast forward of the video clip. Go to the last: go to the end of the video clip. Clip copy: copy the video clip. Zoom In: zoom in the video clip. Full Screen: display full screen of the video.
-
Seite 20: Network Camera Setup
⑧ Event List Window Event List displays the event(s) that were recorded in the SD local storage. Select a list and click the play button. The video clip will be played. Network Camera Setup This section describes how to configure the network camera. Administrator has unrestricted access to all the Setup tools, whereas Operators have access to the settings of Basic Configuration, which are Live View, Video &... - Seite 21 Notice: If the password is lost, the network camera must be reset to the factory default settings. Please see ”Resetting to the Factory Default Setting”.
-
Seite 22: Further Information
Further information Make sure to always upgrade to the latest firmware version available from the eneo web- site at www.eneo-security.com to receive the latest functionality for your product. The manual, and other software tools are available on the eneo website at www.eneo-security.com or on the included CD. - Seite 23 Inhaltsverzeichnis Komponenten ......................26 Installation ........................27 Befestigung der Dome-Kamera ..........................27 Wandmontage................................. 28 Deckenmontage ................................29 Basiskonfiguration des Dome-Kamera-Systems ....................30 Rücksetzen auf die Werkseinstellungen......................... 31 Verwendung der Rücksetztaste: .......................... 31 Anschlüsse ..................................32 Einführen einer MicroSD-Karte ..........................32 Anschluss an das Netzwerk ........................... 32 Audio anschließen ..............................
-
Seite 24: Sicherheitsanweisungen
Sicherheitsanweisungen Sicherheitshinweise allgemein • Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf. • Montage, Inbetriebnahme und Wartung des Systems darf nur durch dafür autorisierte Personen vorgenom- men und entsprechend den Installationsanweisungen - unter Beachtung aller mitgeltenden Normen und Richtlinien - durchgeführt werden. -
Seite 25: Grafische Symbole
• Bei abgedunkelter Umgebung und direktem Blick in den IR-Scheinwerfer ist ein Sicherheitsabstand von > 1 m zum Scheinwerfer einzuhalten. • Unsichtbare LED Strahlung nicht direkt mit optischen Instrumenten (z.B. Lupe, Vergrößerungsglas oder Mikroskop) betrachten, da dies Augen gefährden kann, LED Klasse 1M. •... -
Seite 26: Komponenten
Komponenten Das System wird mit den folgenden Komponenten geliefert: • Dome-Kamera • Installationsanleitung / CD • 2-Pin-Schraubstecker • 5-Pin-Schraubstecker • 12 VDC Adapter (Optional) • PoE-Injektor (Optional) • RJ-45-Kupplung • Installationsadapter... -
Seite 27: Installation
Installation Befestigung der Dome-Kamera Für die Installation benötigen Sie ein optionales Montagekit für die Wand- bzw. die Deckenmontage. Das Montagekit für die Wand- bzw. die Deckenmontage muss an einem festen Unter- grund wie Hartholz oder Beton angebracht werden, der das Gewicht des Montagekits sowie der Dome-Kamera tragen kann. -
Seite 28: Wandmontage
Wandmontage Das Montagekit für die Wandmontage muss an einem festen Untergrund wie Beton ange- bracht werden, der das Gewicht des Montagekits sowie der Dome-Kamera tragen kann. Kunststoffdübel (4x) Selbstschneidende Schrauben 8 x 35 (4x) Montagehalterung (1x) PF 1,5 Zoll Befestigungsschraube (1x) Adapter PT 1,5 Zoll (1x) Befestigungsschraube (1x) Sicherheitsdraht... -
Seite 29: Deckenmontage
Deckenmontage Das Montagekit für die Deckenmontage muss an einem festen Untergrund wie Beton angebracht werden, der das Gewicht des Montagekits sowie der Dome-Kamera tragen kann. 1. Wählen Sie einen geeigneten Kunststoffdübel (3x) Anbringungsort und überprü- fen Sie, ob genügend Kabel Deckenhalterung (1x) vorhanden ist, um die Kabel Befestigungsschrauben (2x) -
Seite 30: Basiskonfiguration Des Dome-Kamera-Systems
Abdichten mit Silikon- gummi am gesamten Kreisumfang Drehen Startpunkt Sollpunkt (lange Markierung) (kurze Markierung) Basiskonfiguration des Dome-Kamera-Systems Anschluss Farbe des Leiters Beschreibung Netzstecker SCHWARZ Kamera-Stromversorgung (12VDC) RJ-45 SCHWARZ Ethernet, RJ-45 Port, kompatibel mit 10/100Mbps RCA-Anschluss SCHWARZ AUDIOEINGANG RCA-Anschluss GRAU AUDIOAUSGANG GELB ALARMEINGANG 1 WEIß... -
Seite 31: Rücksetzen Auf Die Werkseinstellungen
Rücksetzen auf die Werkseinstellungen Um die Netzwerkkamera auf die Werkseinstellungen zurückzusetzen, rufen Sie Konfigura- tion > System > Wartung auf (beschrieben in der Betriebsanleitung unter "System > Wartung"), oder verwenden Sie die Rücksetztaste an der Netzwerkkamera wie im Folgenden beschrieben: Reset-Taste Schlitz für MicroSD-Karte Verwendung der Rücksetztaste:... -
Seite 32: Anschlüsse
Anschlüsse Einführen einer MicroSD-Karte Sie können MicroSD-Karten wie in der folgenden Abbildung dargestellt einführen und wechseln. 1. Öffnen Sie die Abdeckung für den MicroSD-Kartenschlitz. 2. Führen Sie eine MicroSD-Karte ein oder wechseln Sie diese. 3. Schließen Sie die Abdeckung für den MicroSD-Kartenschlitz fest, um die Wasser- dichtigkeit sicherzustellen. -
Seite 33: Anschluss Der Stromversorgung
zwischen die Anschlüsse A1,A2,A3,A4 (Alarmeingang 1,2,3,4) und G (Masse) geschaltet werden. G (Masse) HINWEIS: Alle mit G oder GND gekennzeichneten Anschlüsse verfügen über eine gemeinsame Masse. Schließen Sie die Masseseite des Alarmein- und/oder -ausgangs an den Anschluss G (Masse) an. AO (Alarmausgang) Die Kamera kann externe Geräte wie Signalhörner oder Alarmleuchten aktivieren. -
Seite 34: Netzwerkverbindung Und Ip-Zuweisung
Netzwerkverbindung und IP-Zuweisung Mit dem eneo Site Manager können alle eneo Netzwerk Kameras im lokalen Netzwerk erkannt werden (laden Sie die Software von www.eneo-security.com herunter). Das Tool muss nicht mit einem Setup Programm installiert werden. Die exe-Datei des Programms kann mit einem Doppelklick direkt gestartet und benutzt werden. -
Seite 35: Bedienung
Bedienung Die Netzwerkkamera kann mit einem Windows-Betriebssystem und Browsern verwen- det werden. Die empfohlenen Browser sind Internet Explorer, Safari, Firefox, Opera und Google Chrome in Windows. Hinweis: Um das Video-Streaming mit dem Microsoft Internet Explorer zu ermögli- chen, müssen Sie Ihren Browser so einstellen, dass ActiveX Controls erlaubt werden. Zugriff über einen Browser 1. -
Seite 36: Zugriff Über Internet
Zugriff über Internet Nach dem Anschluss ist die Netzwerkkamera in Ihrem lokalen Netzwerk (LAN) verfügbar. Um vom Internet aus auf die Netzwerkkamera zugreifen zu können, müssen Sie Ihren Breitband-Router so konfigurieren, dass eingehende Verbindungen zur Netzwerkkamera zugelassen werden. Schalten Sie dazu die Funktion "NAT-Traversal" ein, um den Router automatisch so zu konfigurieren, dass der Zugriff auf die Netzwerkkamera möglich ist. -
Seite 37: Live View-Seite
Hinweis: HTTPS (Hypertext Transfer Protocol over SSL) ist ein Protokoll, das zur Ver- schlüsselung der zwischen Webbrowser und Servern ausgetauschten Daten verwendet wird. Das HTTPS-Zertifikat ist die Grundlage des verschlüsselten Datenaustauschs. Live View-Seite Die Live View-Seite kann in verschiedenen Anzeigemodi angezeigt werden. Die Benutzer können jeweils den am Besten geeigneten dieser Modi auswählen. -
Seite 38: Video-Streams
Die Stopp-Schaltfläche beendet die Wiedergabe des Video-Streams. Durch das Anklicken wird zwischen Start und Stopp umgeschaltet. Durch Anklicken der Play-Schaltfläche wird die Verbindung zur Netzwerkkamera aufgebaut bzw. das Abspielen eines Video-Streams begonnen. Die Pause-Schaltfläche unterbricht die Wiedergabe des Video-Streams. Mit der Snapshot-Schaltfläche wird eine Kopie des aktuellen Bildes erstellt. Der Ort, an dem die Datei gespeichert wird, kann angegeben werden. -
Seite 39: Wiedergabe
Die Live View-Seite der Netzwerkkamera bietet Zugriff auf H.264, H.265 und Motion JPEG Video-Streams und auf die Liste der verfügbaren Video-Streams. Andere Anwendungen und Clients können ebenfalls direkt auf diese Video-Streams/Bilder zugreifen, ohne die Live View-Seite aufrufen zu müssen. Wiedergabe Das Wiedergabe-Fenster enthält eine Liste der auf der Speicherkarte gespeicherten Auf- zeichnungen. - Seite 40 Schnelle Rückwärtswiedergabe: Schnelle Rückwärtswiedergabe des Video-Clips. Schrittweise Rückwärtswiedergabe: Bildweise im Video-Clip zurückspulen. Pause: Wiedergabe des Video-Clips pausieren. Schrittweise Vorwärtswiedergabe: Bildweise im Video-Clip vorwärtsspulen. Vorwärtswiedergabe: Vorwärtswiedergabe des Video-Clips. Schnelle Vorwärtswiedergabe: Schnelle Vorwärtswiedergabe des Video-Clips. Zum Ende springen: Zum Ende des Video-Clips springen. Zum Ende springen: Zum Ende des Video-Clips springen.
- Seite 41 Wählen Sie eine Suchoption aus der Dropdown-Liste aus und klicken Sie dann auf die GO-Schaltfläche (Starten). Sie können auch einen Zeitraum für die Suche eingeben. Wenn Sie auf Startdatum oder Enddatum klicken, wird der Suchkalender angezeigt. ⑧ EreignislistenfensterDie Ereignisliste zeigt die Ereignisse, die auf dem lokalen SD-Speicher aufgezeichnet wurden. Treffen Sie Ihre Auswahl und klicken Sie dann auf die Wiedergabe-Schaltfläche.
-
Seite 42: Netzwerkkamera-Konfiguration
Netzwerkkamera-Konfiguration In diesem Abschnitt wird die Konfiguration der Netzwerkkamera beschrieben. Administratoren haben uneingeschränkten Zugriff auf alle Konfigurationswerkzeuge, während Benutzer nur Zugriff auf die Grundkonfiguration haben, nämlich auf die Seiten Live View, Video und Bild, Audio, Ereignis, Dome-Konfiguration und System. Sie können die Netzwerkkamera konfigurieren, indem Sie entweder auf der ersten Ver- bindungsseite oder auf der zweiten Schaltfläche von rechts oben auf der Live View-Seite auf Setup (Konfiguration) klicken. -
Seite 43: Weitere Informationen
Die aktuellsten Firmware-Versionen finden Sie auf unserer Website unter www.eneo-security.com. Das Benutzerhandbuch und weitere Software-Tools sind auf der eneo Website unter www.eneo-security.com oder auf der mitgelieferten CD verfügbar. Informationen zu kompatiblen Video Management Software-Lösungen finden Sie in der Kategorie Videomanagement unter www.eneo-security.com. - Seite 44 Contenu Composants .........................47 Installation ........................48 Montage de la caméra ..............................48 Montage mural................................49 Montage au plafond ..............................50 Configuration de base du système de caméra dôme ..................51 Réinitialisation aux paramètres par défaut d'usine ................... 52 Utilisation du bouton Reset : ..........................52 Raccordements ................................
-
