- Seite 23 Inhalt Lieferumfang .......................26 Bezeichnungen von Gerätekomponenten ...............27 Installationsanweisungen ..................28 Einstellung von Schwenkung und Neigung ......................29 Beschreibung der Zoom- & Fokus-Einstellung mit dem Joystick ........... 31 Stromversorgungsanschlüsse ............................ 31 Schnelle Netzwerkkonfiguration ................33 Beschreibung des Web-Viewers ..........................34 Player-Steuerung & Anzeige ..........................34 PTZ-Steuerung ................................
-
Seite 24: Sicherheitsanweisungen
Sicherheitsanweisungen Sicherheitshinweise allgemein • Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf. • Montage, Inbetriebnahme und Wartung des Systems darf nur durch dafür autorisierte Personen vorge- nommen und entsprechend den Installationsanweisungen - unter Beachtung aller mitgeltenden Normen und Richtlinien - durchgeführt werden. -
Seite 25: Grafische Symbole
• Bei abgedunkelter Umgebung und direktem Blick in den IR-Scheinwerfer ist ein Sicherheitsabstand von > 1 m zum Scheinwerfer einzuhalten. • Unsichtbare LED Strahlung nicht direkt mit optischen Instrumenten (z.B. Lupe, Vergrößerungsglas oder Mikroskop) betrachten, da sie eine Augengefährdung verursachen kann, LED Klasse 1M. •... -
Seite 26: Lieferumfang
Lieferumfang • Netzwerk Kamera • Betriebsanleitung • CD • Bohrschablone • Kabelsignal-Aufkleber • Kunststoffdübel: 6 x 30mm (4x) • Befestigungsschraube: 4 x 30mm (4x) • Montageschraube: 4 x 15mm (4x) • Inbusschlüssel: 3mm (1x) • Kupplung für RJ45 Kabel (1x) •... -
Seite 27: Bezeichnungen Von Gerätekomponenten

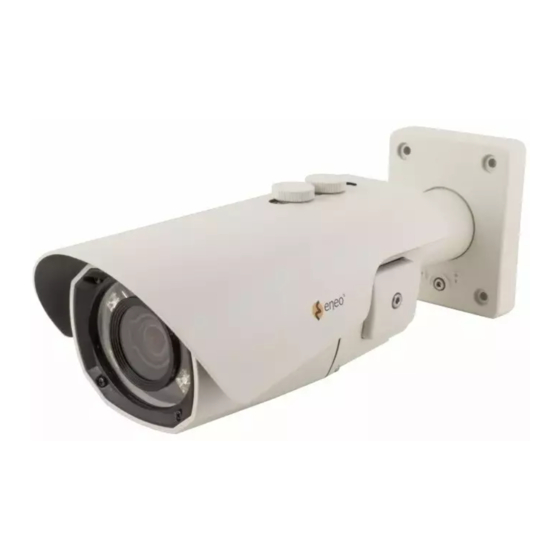

Bezeichnungen von Gerätekomponenten Bolzen für Sonnenschutzdach Sonnenschutzdach Ethernet- und Stromkabel Doppelglasiges Fenster Kamerahalter "Easy Bracket"-Halterung Schraube zum Vorderes Gehäuse Hinteres Gehäuse Verriegeln/Entriegeln Reset-Taste Schlitz für microSD-Karte Joystick zur Zoom-/ Fokussteuerung Zoom Control... -
Seite 28: Installationsanweisungen
Installationsanweisungen ACHTUNG: Die Kamerahalterung sollte an einem Bauelement wie etwa Beton, Hartholz, einem Wandständer oder Deckenbal- ken befestigt werden, welches das Gewicht der Kamera trägt. Verwenden Sie, falls erforderlich, geeignetes Befestigungsmateri- al (z.B. Dübel) anstelle des mitgelieferten Materials. 1. Halten Sie die Bohrschablone an die Installationsstelle und bohren Sie die Löcher in Decke oder Wand, falls erforderlich. -
Seite 29: Einstellung Von Schwenkung Und Neigung
Befestigungsschraube 1: 4 x 30mm Montageschraube: 4 x 15 mm Inbusschlüssel Kabeldurchgang ACHTUNG: Achten Sie besonders darauf, das Fenster vor dem Objektiv NICHT zu verkratzen. Es muss sorgfältig darauf geachtet werden, das Kabel NICHT zu beschädigen, zu knicken oder Gefahrenbereichen auszusetzen. Setzen Sie die Kamera nie direkt einer starken Lichtquelle wie der Sonne oder einem Scheinwerfer aus. - Seite 30 Anpassung des Betrachtungswinkels mit einem Halter 1. Schwenkwinkel: Der Schwenkwinkel ist auf +/- 90° begrenzt. 90° 90° 2. Neigungswinkel: Die Neigung ist bei Wand- (bzw. Decken)-Installation auf min. 0°(2°) bis max. 90° begrenzt, wobei vorausgesetzt wird, dass die Neigung des Kameramoduls in Bezug auf die Wand (bzw.
-
Seite 31: Beschreibung Der Zoom- & Fokus-Einstellung Mit Dem Joystick
Schraube zum Verriegeln/ Inbusschlüssel Entriegeln Beschreibung der Zoom- & Fokus-Einstellung mit dem Joystick 1. ▲ : Heranzoomen 2. ▼ : Herauszoomen 3. ◄ : Fokus nah 4. ► : Fokus fern Reset-Taste Schlitz für microSD-Karte Joystick zur Zoom-/Fokussteuerung Zoom Control Stromversorgungsanschlüsse Stellen Sie vor der Installation sicher, dass die Spannungszufuhr unterbrochen ist. - Seite 32 Wenn PoE und eine lokale duale Stromversorgung gleichzeitig verbunden sind, hat die lokale Stromversorgung Vorrang. AC24V/DC12V (rotes Kabel) AC24V/GND (schwarzes Kabel) Alarmeingang (grünes Kabel) Alarmausgang (blaues Kabel) GND (schwarzes Kabel) Audioeingang (braunes Kabel) GND (schwarzes Kabel) Audioausgang (orangenes Kabel) Bringen Sie den Signalbelegungs-Aufkleber an einer sichtbaren Stelle als Referenz für die Anschlussverkabelung an.
-
Seite 33: Schnelle Netzwerkkonfiguration
1. Nachdem die Kamera mit dem Netzwerk verbunden wurde, starten Sie das 'eneo Scan Device' Tool (auf der mitgelieferten CD). 2. Klicken Sie auf die 'Scan eneo' Taste, um die Kamera in Ihrem Netzwerk zu finden. 3. Die Kamera ist standardmäßig auf DHCP eingestellt. Wenn kein DHCP-Server im Netzwerk vorhanden ist, wird die Kamera nach einer gewissen Zeit auf eine Standard-IP-Adresse zurückgesetzt. -
Seite 34: Beschreibung Des Web-Viewers
Beschreibung des Web-Viewers (A) Menütaste: Klicken Sie auf diese Taste zum Anzeigen oder Verbergen des Konfigurationsmenüs. (B) Modellname: Zeigt den Modellnamen der verbundenen Kamera an. (C) Sprache auswählen: Wählen Sie Englisch, Deutsch oder Französisch als Web-Viewer-Sprache. (D) Hauptkonfigurationsmenü: Zum Einstellen der Kamera- oder Netzwerk-Funktionen. -
Seite 35: Ptz-Steuerung
(2) Snapshot: Nehmen Sie ein Standbild von einem aktuell auf der Anzeige darge- stellten Bild auf. Unterstützt das Anzeigen, Ausdrucken und Speichern in der Original-Bildgröße. (3) Lautsprecher: Aktivieren oder deaktivieren Sie den Lautsprecher. (4) Mikrofon: Aktivieren oder deaktivieren Sie das Mikrofon. (5) Aufnahme: Zeichnen Sie das aktuell angezeigte Video auf. -
Seite 36: Übersicht Des Konfigurationsmenüs
Übersicht des Konfigurationsmenüs Kategorie Menü Konfiguration Player-Steuerung Pause, Snapshot, Lautsprecher, Mikrofon, Aufnahme Anzeige (An Fenstergröße anpassen, Vollbild, Benutzerdefiniert) LIVE-BILD Video-Stream Stream 1, Stream 2, Stream 3 Protokoll HTTP, TCP, UDP PTZ-Steuerung Zoom, Fokus, Push AF WIEDERGABE Ereignissuche, Zeitleistensuche, Zeitleiste Information Allgemein, Open Source Informationen Quelle Stream 1/2/3... - Seite 37 Voreinstellung Voreinstellung, Ausgangsposition Bewegung, Manipulation, VCA, Alarmeingang (*), System, Auslöser Manuell, Netzwerk Ereignis Aufnahme, Alarmausgang (*), E-Mail, FTP, Video Boost, Aktionen PTZ-Voreinstellung Regeln Ereignisverarbeitung, ONVIF Mapping Sicherheit Benutzer, HTTPS, IP-Filter, ONVIF Aktuelle Uhrzeit, Neue Uhrzeit, Zeitzone, Datum & Uhrzeit Datum/Uhrzeit anzeigen Netzwerk TCP/IP, DDNS, RTP, UPnP, Zeroconf, Bonjour...
-
Seite 38: Schnellkonfiguration
Schnellkonfiguration Information Die Informationen zeigen die grundlegenden Daten über die Kamera an wie Modellna- me, MAC-Adresse, IP-Adresse, Zeroconf-IP-Adresse und Firmware-Version. Benutzer Benutzerkonten können hinzugefügt, geändert oder gelöscht werden. Die Benutzerrech- te hängen automatisch von der Benutzergruppe ab und zeigen die Berechtigungsstatus zum Zugriff auf die Menüs. -
Seite 39: Hinzufügen
Klicken Sie auf die Schaltflächen Hinzufügen, Ändern oder Löschen, um die Benutzerkon- ten zu verwalten. Hinzufügen Zum Hinzufügen eines neuen Benutzers: 1. Klicken Sie auf Hinzufügen und geben Sie einen neuen Benutzernamen ein. (1 bis 14 alphanumerische Zeichen). Bei den Benutzernamen wird nicht zwischen Groß- und Kleinschreibung unterschieden. -
Seite 40: Bearbeiten
Bearbeiten Zum Bearbeiten eines Benutzers: 1. Wählen Sie den Namen des Benutzers aus der Benutzerliste aus, den Sie bearbei- ten möchten. 2. Klicken Sie auf die Registerkarte Bearbeiten, dann erscheint ein neues Popup-Fenster. 3. Geben Sie ein Passwort ein (1 bis 8 alphanumerische Zeichen) und tippen Sie diesen anschließend zur Bestätigung erneut ein.Der Benutzername kann nicht geändert werden. -
Seite 41: Time Zone (Zeitzone)
NTP-Server bezogen. Die IP-Adresse oder der Host-Name des NTP-Servers wird im Zeitserver angegeben. Time Zone (Zeitzone) Wählen Sie die Zeitzone, in der sich Ihre Kamera befindet. Markieren Sie das Kontrollkäst- chen "Automatische Sommerzeit-Umstellung", um die durch die Sommerzeit erforderli- chen Umstellungen automatisch durchführen zu lassen. Zeitzone: Die Voreinstellung ist GMT. -
Seite 42: Netzwerk
Netzwerk Wenn im Netzwerk ein DHCP-Server (Dynamic Host Configuration Protocol) vorhanden ist, weist dieser Netzwerkgeräten automatisch eine IP-Adresse zu. - Seite 43 Obtain IP address via DHCP (IP-Adresse von DHCP-Server beziehen): Markieren Sie das Optionsfeld, wenn Sie die IP-Adresse automatisch vom DHCP-Server zuweisen lassen wollen, in diesem Fall können die übrigen Einstellungen nicht verändert werden. Use the following IP address (Folgende IP-Adresse verwenden): Markieren Sie das Optionsfeld nur, wenn Sie die IP-Adresse manuell einstellen wollen.
-
Seite 44: Weitere Informationen
Die aktuellsten Firmware-Versionen finden Sie auf unserer Website unter www.eneo-security.com. Das Benutzerhandbuch und weitere Software-Tools sind auf der eneo Website unter www.eneo-security.com oder auf der mitgelieferten CD verfügbar. Informationen zu kompatiblen Video Management Software-Lösungen finden Sie in der...
