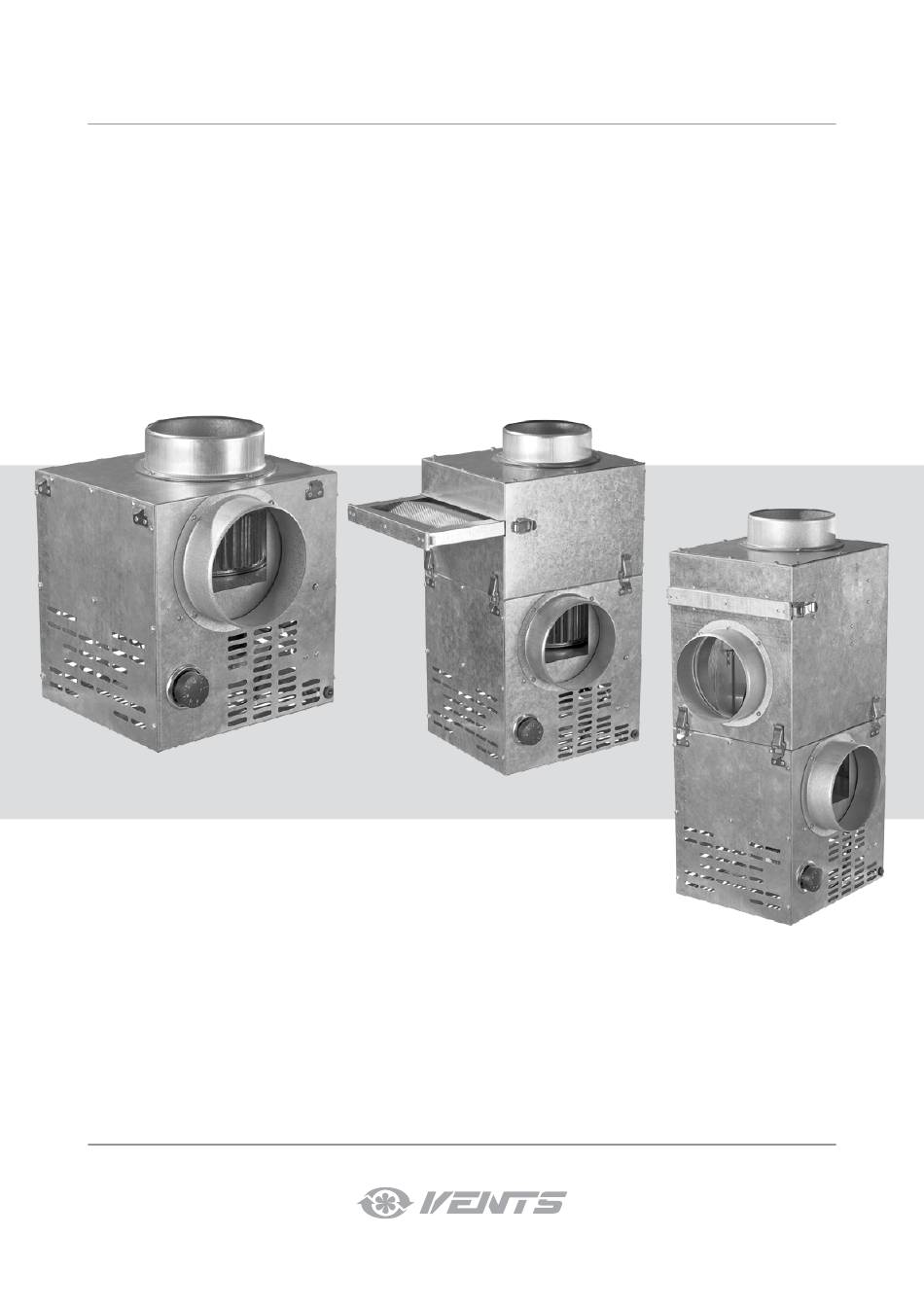

- Seite 1 BETRIEBSANLEITUNG Radial-Kaminventilator...
-
Seite 2: Inhaltsverzeichnis
INHALT Sicherheitsvorschriften ................................3 Verwendungszweck ..................................5 Lieferumfang ....................................5 Bezeichnungsschlüssel ................................6 Technische Daten ..................................6 Funktionsweise ....................................8 Montage und Betriebsvorbereitung ..........................13 Netzanschluss ....................................14 Inbetriebnahme ..................................... 16 Wartungshinweise ..................................17 Lagerungs- und Transportvorschriften ..........................20 Herstellergarantie ..................................21 Abnahmeprotokoll .................................. -
Seite 3: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN • Lesen Sie die vorliegende Betriebsanleitung vor der Montage des Geräts aufmerksam durch! • Bei Montage und Betrieb des Geräts sind die Anforderungen der vorliegenden Betriebsanleitung sowie die länderspezifisch geltenden elektrischen Vorschriften, Gebäude- und Brandschutzstandards genau einzuhalten. • Die Warnungen in der Betriebsanleitung sind ernst zu nehmen, da diese wesentliche Sicherheitshinweise enthalten. - Seite 4 • Die Steuereinrichtungen nie • Das Gerät nicht mit Wasser mit nassen Händen anfassen! reinigen. • Vor Wartungsarbeiten am Gerät • Die elektrischen Teile vor die Hände trocknen. Wassereintritt schützen. • Das Gerät darf nicht von Kindern betrieben werden. • Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, geistigen oder sensorischen...
-
Seite 5: Verwendungszweck
VERWENDUNGSZWECK DAS GERÄT DARF NICHT VON KINDERN, KÖRPERLICH ODER GEISTIG BEEINTRÄCHTIGTEN SOWIE UNQUALIFIZIERTEN PERSONEN BEDIENT WERDEN. ZU MONTAGE UND ANSCHLUSS DES GERÄTS SIND NUR FACHKRÄFTE NACH ENTSPRECHENDER EINWEISUNG ZUGELASSEN. DAS GERÄT MUSS SO ANGEBRACHT WERDEN, DASS KINDER KEINEN ZUGANG ZUM GERÄT HABEN. -
Seite 6: Bezeichnungsschlüssel

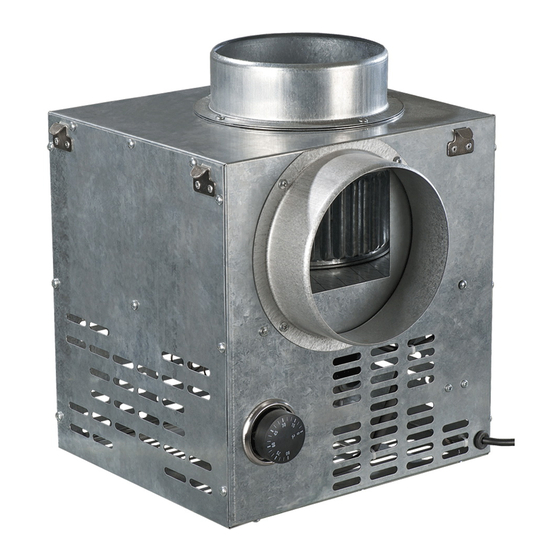

BEZEICHNUNGSSCHLÜSSEL KAM 150 Eco T1 Bezeichnungsbeispiel: Bezeichnung KAM: Radialventilator in einem Metallgehäuse Durchmesser der Einlass- und Auslassstutzen: 125; 140;150; 160 Ventilatormodifikationen: Eco: reduzierte Leistungsaufnahme EcoDuo: reduzierte Leistungsaufnahme, Drehzahlschalter Eco Bypass: eingebaute Mischkammer mit einer Rückschlagklappe Eco Max: leistungsstarker Motor Temperaturregler: T1: ohne eingebauten Temperaturregler TECHNISCHE DATEN KAM, KAM ECO MAX, KAM ECO, KAM EKODUO... - Seite 7 VENTILATOR KAM MIT EINEM FILTER FFK 1: Ventilator KAM 2: Auslassflansch 3: Anschlusskasten 4: Temperaturregler 5: Schalter (für Model EcoDuo) 6: Filtergehäuse 7: Ansaugflansch 8: Filterelement 9: Riegel KAM MIT EINER KLAPPE KFK 1: Ventilator KAM 2: Auslassflansch 3: Anschlusskasten 4: Temperaturregler 5: Schalter (für Model EcoDuo) 6: Mischkammer...
-
Seite 8: Funktionsweise
D, mm H, mm h, mm KAM 125 KAM 140 KAM 150 KAM 160 KAM 125 Eco Bypass KAM 140 Eco Bypass KAM 150 Eco Bypass KAM 160 Eco Bypass KAM 150 Eco max KAM 125 Eco/EcoDuo KAM 140 Eco/EcoDuo... - Seite 9 KAM, KAM ECO MAX, KAM ECO, KAM EKODUO Ó Ó Ó Ó KAM MIT EINEM FILTER FFK Ó Ó Ó Ó KAM ECO BYPASS Ó Ó Ó Ó www.ventilation-system.com...
- Seite 10 Ó Ó KAM MIT EINER KLAPPE KFK Ó Ó Ó Ó www.ventilation-system.com...
- Seite 11 KAM MIT KLAPEEN KFK AND GFK (BYPASS-SYSTEM) Ó Ó Ó Ó MONTAGE- UND BETRIEBSBEISPIEL DER VENTILATOREN KAM, KAM MIT EINEM FILTER FFK IM KAMINSYSTEM Kalte Luft Verbrennungsprodukte Warme Luft Ventilator KAM Heißluftentfernung in das Lüftungssystem Filter FFK Heißluftentnahme aus dem Bereich um den Kamin Entfernung der Verbrennungsprodukte aus dem Kamin in den Rauchabzug Dekompressionsgitter Heizkammer im Bereich um den Kamin...
- Seite 12 Kalte Luft Verbrennungsprodukte Warme Luft Beipasskanal: 1. Heiße Luft, entfernet vom Temperaturregler. 2. Kaltluftzufuhr in die Mischkammer zum Mischen. Ventilator KAM Heißluftentfernung in das Lüftungssystem Klappe KFK Heizluftentnahme aus dem Bereich um den Kamin Entfernung der Verbrennungsprodukte aus dem Kamin in den Rauchabzug Dekompressionsgitter Heizkammer im Bereich um den Kamin Brennkammer des Kamins...
-
Seite 13: Montage Und Betriebsvorbereitung
MONTAGE UND BETRIEBSVORBEREITUNG STELLEN SIE VOR DER MONTAGE SICHER, DASS DAS VENTILATORGEHÄUSE KEINE FREMDTEILE WIE FOLIE ODER PAPIER ENTHÄLT. BEI DER MONTAGE DES GERÄTS IST EIN AUSREICHENDER WARTUNGSZUGANG ZU BERÜCKSICHTIGEN. Stellen Sie nach dem Auspacken des Ventilators sicher, dass die Stromversorgungsleitung nicht beschädigt ist und die Kabelisolierung keine Schnitte und Risse aufweist. -
Seite 14: Netzanschluss
NETZANSCHLUSS DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. DER ANSCHLUSS DES GERÄTS AN DAS STROMNETZ IST NUR NACH SORGFÄLTIGEM LESEN DER BETRIEBSANLEITUNG DURCH FACHPERSONAL GESTATTET, WELCHES ÜBER EINE GÜLTIGE ZULASSUNG FÜR SELBSTSTÄNDIGE ARBEITEN AN ELEKTRISCHEN ANLAGEN BIS 1000 V VERFÜGT. ELEKTRISCHE ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT ANGEFÜHRT. - Seite 15 ANLAUFMETHODEN VON ASYNCHRONMOTOREN Es gibt verschiedene Startvarianten von Asynchron-Kurzschlussläufermotoren. Die gebräuchlichsten Motorstartvarianten sind: direkter Start, Anlauf mit einem Softstarter oder mit einem Frequenzumrichter. Direktstart Beim Direktstart (dh durch Anschluss des Motors an die Netzspannung mit einem einfachen Starter) erhöht sich die Anlaufzeit des Motors aufgrund der hohen Trägheit des Laufrads erheblich, was wiederum zu hohen Anlaufströmen im Stromkreis führt.
-
Seite 16: Charakteristische Merkmale
Probleme beim Direktstart Die Probleme, die durch das Direktstart verursacht werden, können in zwei Gruppen unterteilt werden: Ein plötzlicher Start führt zu mechanischen Stößen, Rucken im Mechanismus, Auswahl des Spiels usw. Ein Schweranlauf kann nicht abgeschlossen werden. Sehen wir uns drei Varianten eines Schweranlaufs an: 1. -
Seite 17: Wartungshinweise
WARTUNGSHINWEISE DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. VOR ALLEN ARBEITEN EIN VERBOTSZEICHEN AUF DEM BEDIENFELD DES VENTILATORS ANBRINGEN: „NICHT EINSCHALTEN! BAUARBEITEN!“ DIE ELEKTRISCHEN KOMPONENTEN SIND VOR SPRITZWASSER ZU SCHÜTZEN! VERWENDEN SIE KEINE AGGRESSIVE LÖSUNGSMITTEL UND ANDERE SCHARFE GEGENSTÄNDE! Die technische Wartung und Reparatur des Ventilators darf erst nach Trennung vom Stromnetz und vollständigem Stillstand aller rotierenden Teile begonnen werden. - Seite 18 KAM MIT EINER KLAPPE KFK KAM MIT KLAPPEN KFK UND GFK www.ventilation-system.com...
- Seite 19 Störungen und Störungsbehebung Störung Mögliche Gründe Abhilfe Der Ventilator startet nicht. Keine Stromversorgung Überprüfen Sie den Netzschalter. Überprüfen Sie die elektrischen Anschlüsse. Blockierter Motor Überprüfen Sie das Laufrad des Ventilators sorgfältig auf mögliche Blockierungen und beseitigen Sie es gegebenenfalls. Wenn das Laufrad in Ordnung ist, tauschen Sie den Elektromotor aus.
-
Seite 20: Lagerungs- Und Transportvorschriften
Der Ventilator liefert weniger Falsche Berechnung des Lüftungssystems und Berechnen Sie die Netzwerkparameter neu und Luft als erwartet. falsche Auswahl des Ventilators wählen Sie richtig einen Ventilator aus. Der Netzwerkwiderstand übersteigt die Ordnen Sie das Lüftungssystem neu an, um den Entwurfsberechnung. -
Seite 21: Herstellergarantie
HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. Dieses Zertifikat ist nach Prüfung des Produktes auf das Obengenannte ausgestellt. -
Seite 22: Abnahmeprotokoll
ABNAHMEPROTOKOLL Typ des Geräts Radial-Kaminventilator Modell KAM___________________________________ Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät KAM___________________________________ ist gemäß den Anforderungen dieser Betriebsanleitung montiert und an das Stromnetz angeschlossen. - Seite 23 www.ventilation-system.com...
- Seite 24 V15DE-07...
