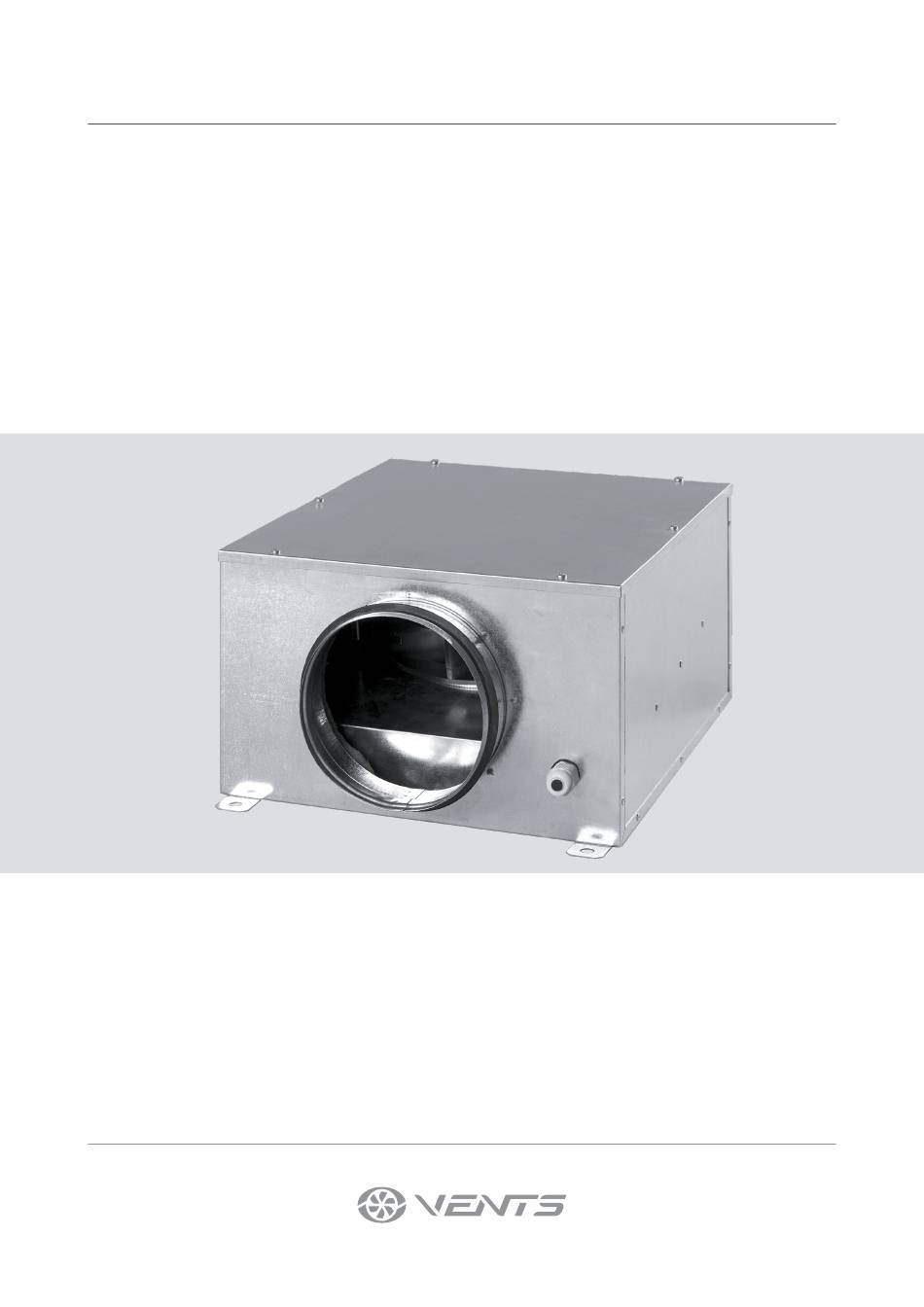

- Seite 1 BETRIEBSANLEITUNG Schallisolierter ventilator...
-
Seite 2: Inhaltsverzeichnis
Die vorliegende Betriebsanleitung gilt als wichtigstes Dokument für den Betrieb und richtet sich an Fach- und Wartungskräfte sowie Betriebspersonal. Die Betriebsanleitung enthält Informationen zu Verwendungszweck, technischen Daten, Funktionsweise sowie Montage des Geräts KSB und allen seinen Modifikationen. Fach- und Wartungskräfte sollten eine Ausbildung im Bereich Lüftung absolviert haben und müssen die Arbeiten in Übereinstimmung mit den geltenden lokalen Arbeitssicherheitsbestimmungen, Baunormen und Standards durchführen. - Seite 3 Der Netzanschluss muss über eine Vorrichtung zur Trennung vom Stromnetz erfolgen, die an allen Polen eine Kontakttrennung aufweist, die unter Bedingungen der Überspannungskategorie III eine vollständige Trennung ermöglicht und gemäß den Verdrahtungsregeln in die feste Verkabelung integriert ist. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, Kundendienst oder ähnlich qualifizierten Personen ausgetauscht werden, um eine Gefahr zu vermeiden.
- Seite 4 Die Förderluft darf keinen Staub, keine Dämpfe, Festfremdstoffe, klebrigen Stoffe oder Faserstoffe enthalten. Das Gerät ist nicht für den Einsatz in einer entzündungs- und explosionsgefährdeten Umgebung, die z.B. Spiritusdämpfe, Benzin oder Insektizide enthält, ausgelegt. Die Zu- und Abluftöffnung nicht verschließen oder verdecken, um einen optimalen Luftstrom zu gewährleisten.
-
Seite 5: Bestimmungszweck
1 St. Betriebsanleitung 1 St. Verpackung 1 St. BEZEICHNUNGSSCHLÜSSEL KSB 100 Optionen erhöhte Motorleistung. mit einem Netzkabel und einem Stecker ausgestattet. Drehzahlregler mit einem Elektronik-Thermostat und einem im Lüftungsrohr eingebauten Temperatursensor. Temperaturgesteuerter Betrieb. Drehzahlregler mit einem Elektronik-Thermostat und einem externen Temperatursensor mit 4 m Kabel. -
Seite 6: Technische Daten
Das Design des Ventilators wird ständig weiterentwickelt und optimiert, weshalb einige Modelle von der Beschreibung in dieser Betriebsanleitung abweichen können. AUßEN- UND ANSCHLUSSABMESSUNGEN DER VENTILATOREN Maße, mm Modell Gewicht, kg ØD В1 KSB 100 KSB 125 KSB 150 KSB 160 KSB 200 10,0 KSB 200S 12,0... -
Seite 7: Bauart Und Wirkungsweise
Der Ventilator ist mit einem zweipoligen Außenläufer-Asynchronmotor und einem Radiallaufrad mit rückwärts gekrümmten Laufradschaufeln ausgestattet. Der Motor verfügt über einen integrierten automatisch rückstellenden Überhitzungsschutz. Der kugelgelagerte Motor mit speziell ausgewähltem Kugellagerfett sorgt für lautlosen Lauf und wartungsfreien Betrieb. Das Modell KSB…K1 mit einer Isolierung aus Mineralwolle ist nur für Entlüftung ausgelegt. www.ventilation-system.com... -
Seite 8: Montage Und Betriebsvorbereitung
MONTAGE UND BETRIEBSVORBEREITUNG Der Rohrventilator KSB ist für den Anschluss an Lüftungsrohre und für direkten Einbau in den Rohrverlauf konstruiert. Die Montagewinkel auf dem Ventilatorgehäuse ermöglichen eine optimale Montage. Falls der Ventilator über die elastischen Verbindungsmanschetten montiert wird, den Ventilator an die Baukonstruktion mit Halterungen, Hängestangen oder Montagekonsolen befestigen. -
Seite 9: Netzanschluss
Leitungsschutzschalters muss schnell zugänglich für die Notabschaltung des Ventilators sein. Der Auslösestrom des Leitungsschutzschalters ist 2 A für KSB 315 und 1 A für alle anderen Modelle. Der empfohlene minimale Kabelquerschnitt ist 0,75 mm2. Die angegebenen Querschnittflächen sind nur zu Referenzzwecken. Bei der Auswahl der erforderlichen Querschnittfläche auf den Leitungstyp, die maximale Erwärmungstemperatur, Isolierung, Länge und Verlegungsart des Kabels zu achten. -
Seite 10: Steuerung
Je nach der Lieferung, kann der Ventilator mit einer elektronischen Steuereinheit für die Temperatur- und Drehzahlregelung ausgerüstet sein. KSB Ventilator bietet eine ideale Lösung für die Lüftung von temperaturüberwachten Räumen, z.B. Gewächshäusern. Der Ventilator mit einer elektronischen Steuereinheit für die Temperatur- und Drehzahlregelung, ermöglicht eine Drehzahlregelung (Volumenstromregelung) je nach der Lufttemperatur im Lüftungsrohr oder im Raum. -
Seite 11: Wartungshinweise
WARTUNGSHINWEISE Vor Wartungs- und Reparaturarbeiten den Ventilator von der Stromversorgung trennen und warten, bis alle rotierenden Teile völlig stoppen. Die Wartung umfasst regelmäßige Reinigung der Oberflächen vor Schmutz und Staub. Die Flügelradschaufeln alle 6 Monate reinigen. Die Reinigung ist wie folgt: –... -
Seite 12: Störungsbehebung
STÖRUNGSBEHEBUNG Fehler Mögliche Ursachen Abhilfe Überprüfen, dass die Stromversorgung richtig Keine Stromversorgung. angeschlossen ist, ansonsten einen Anschlussfehler beseitigen. Der Ventilator startet beim Einschalten nicht. Den Ventilator abschalten. Die Blockierung des Blockierter Motor. Motors oder des Laufrades abstellen. Den Ventilator neu starten. Auslösung des Erhöhte Stromaufnahme infolge des Kurzschlusses Den Ventilator abschalten. -
Seite 13: Herstellergarantie
HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. Dieses Zertifikat ist nach Prüfung des Produktes auf das Obengenannte ausgestellt. - Seite 14 www.ventilation-system.com...
-
Seite 15: Abnahmeprotokoll
ABNAHMEPROTOKOLL Typ des Geräts Schallisolierter ventilator Modell Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät ____________________________________________ ist gemäß den Anforderungen dieser Betriebsanleitung montiert und an das Stromnetz angeschlossen. - Seite 16 V51DE-06...
