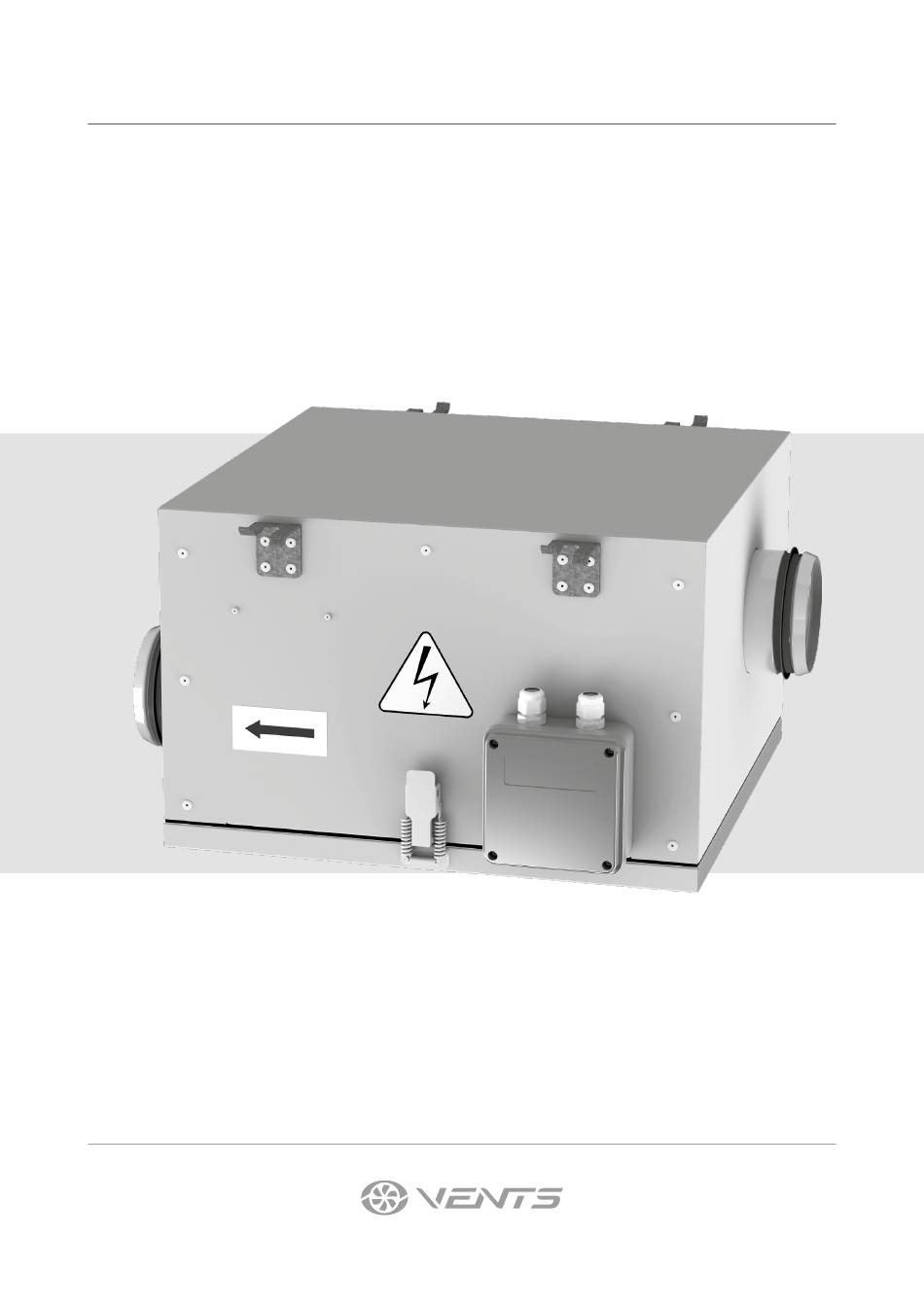

- Seite 1 BETRIEBSANLEITUNG KSB K2 EC Radial-Rohrventilator mit schallisoliertem Gehäuse...
-
Seite 2: Inhaltsverzeichnis
Die vorliegende Betriebsanleitung gilt als wichtigstes Dokument für den Betrieb und richtet sich an Fach- und Wartungskräfte sowie Betriebspersonal. Die Betriebsanleitung enthält Informationen zu Verwendungszweck, technischen Daten, Funktionsweise sowie Montage des Geräts KSB K2 EC und allen seinen Modifikationen. Fach- und Wartungskräfte sollten eine Ausbildung im Bereich Lüftung absolviert haben und müssen die Arbeiten in Übereinstimmung mit den geltenden lokalen Arbeitssicherheitsbestimmungen, Baunormen und Standards durchführen. - Seite 3 Sämtliche in dieser Betriebsanleitung beschriebenen Handhabungen dürfen nur von qualifiziertem Personal durchgeführt werden, das für die Montage, den elektrischen Anschluss und die Wartung von Lüftungsanlagen ausgebildet ist. Versuchen Sie nicht, das Gerät selbst zu montieren, an das Stromnetz anzuschließen oder Wartungsarbeiten durchzuführen. Bei Montage und Betrieb des Geräts sind die Anforderungen der vorliegenden Betriebsanleitung sowie die länderspezifisch geltenden elektrischen Vorschriften, Gebäude- und Brandschutzstandards genau einzuhalten.
-
Seite 4: Verwendungszweck
KSB K2 EC VERWENDUNGSZWECK DAS GERÄT DARF NICHT VON KINDERN, KÖRPERLICH ODER GEISTIG BEEINTRÄCHTIGTEN SOWIE UNQUALIFIZIERTEN PERSONEN BEDIENT WERDEN. ZU MONTAGE UND ANSCHLUSS DES GERÄTS SIND NUR FACHKRÄFTE NACH ENTSPRECHENDER EINWEISUNG ZUGELASSEN. DAS GERÄT MUSS SO ANGEBRACHT WERDEN, DASS KINDER KEINEN ZUGANG ZUM GERÄT HABEN. -
Seite 5: Technische Daten
TECHNISCHE DATEN Das Gerät gehört zu den elektrischen Anlagen der Klasse I. Versorgungsspannung, V/50 (60) Hz 1~ 230 1~ 230 1~ 230 1~ 230 1~ 230 1~ 230 1~ 230 1~ 230 1~ 230 1~ 230 1~ 230 Leistungsaufnahme, W 1200 Stromaufnahme, A 0,55... -
Seite 6: Bauart Und Funktionsweise
KSB K2 EC BAUART UND FUNKTIONSWEISE Das Ventilatorgehause ist aus Aluzink gefertigt. Für eine einfache Montage und Bedienung ist die obere Abdeckung des Ventilators mit einem speziellen Verschluss gesichert. Die Wärme- und Schalldämmung ist aus nicht brennbarer Mineralwolle mit einer Dicke von 50 mm ausgestattet. - Seite 7 Montageschritte des Ventialtors und der Klemmleiste • Vor der Montage legen Sie die erforderlichen Kabel und Stromleitungen für den Anschluss des Ventilators an das Stromnetz. • Der Mindestabstand des Ventilatorgehäuses von der Wand beträgt 300 mm. • Befestigungselemente zur Montage der Anlage sind im Lieferumfang nicht enthalten, sie sind separat bestellbar. Bei der Auswahl der Befestigungselemente müssen das Material der Montageoberfläche und das Gewicht der Anlage berücksichtigt werden (siehe „Technische Daten“).
-
Seite 8: Netzanschluss
KSB K2 EC NETZANSCHLUSS DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. DER ANSCHLUSS DES GERÄTS AN DAS STROMNETZ IST NUR NACH SORGFÄLTIGEM LESEN DER BETRIEBSANLEITUNG DURCH FACHPERSONAL GESTATTET, WELCHES ÜBER EINE GÜLTIGE ZULASSUNG FÜR SELBSTSTÄNDIGE ARBEITEN AN ELEKTRISCHEN ANLAGEN BIS 1000 V VERFÜGT. -
Seite 9: Wartungshinweise
WARTUNGSHINWEISE DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN. STELLEN SIE SICHER, DASS DAS GERÄT VOM STROMNETZ GETRENNT IST, BEVOR SIE DEN SCHUTZ ENTFERNEN. Die Wartung des Ventilators besteht in der periodischen Reinigung der Oberflächen vom Staub und Schmutz. Die Laufradschaufeln müssen alle 6 Monate gründlich gereinigt werden. -
Seite 10: Herstellergarantie
KSB K2 EC HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. -
Seite 11: Abnahmeprotokoll
ABNAHMEPROTOKOLL Typ des Geräts Radial-Rohrventilator mit schallisoliertem Gehäuse Modell Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät ____________________________________________ ist gemäß... - Seite 12 V143-2DE-02...
