Siemens SIMOTICS CONNECT 400 Montageanleitung Seite 2

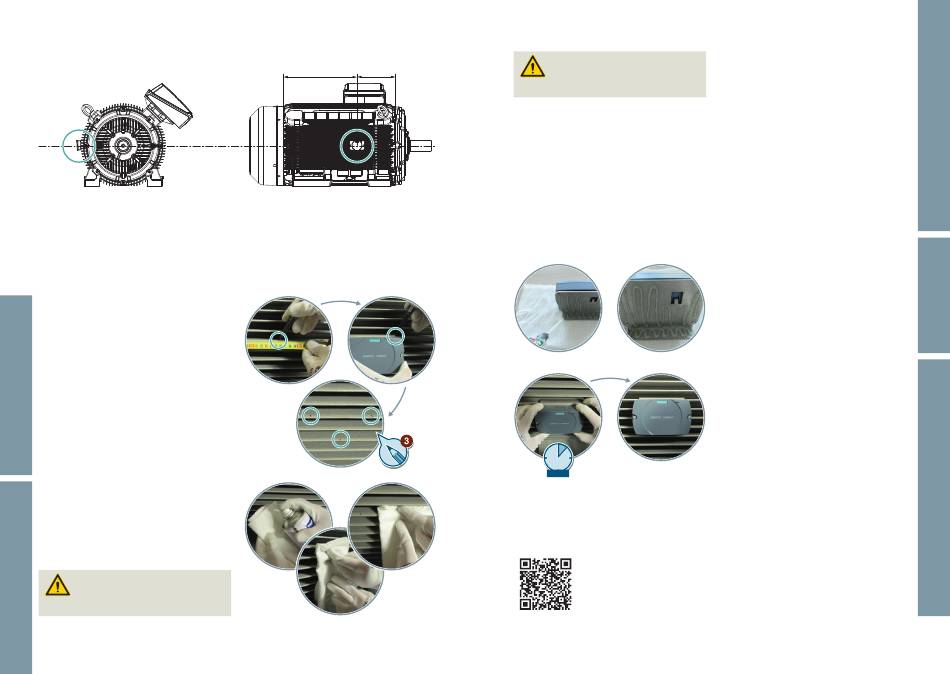

Montageposition
Das Konnektivitätsmodul wird senkrecht auf der
Höhe der Motorwelle und auf der der Motoran-
schlussleitung gegenüberliegenden Seite des
Motors montiert.
Montageanleitung
Messen Sie die Montageposition des Konnektivi-
1.
tätsmoduls aus und markieren Sie die Position auf
den Kühlrippen des Motorgehäuses mit einem
Marker (siehe Montageposition oben).
Die Abbildungen zeigen die obere Auflagefläche
an der Kühlrippe des Motorgehäuses.
2.
Entfernen Sie mit einem Entfettungsmittel
Verunreinigungen und Fett von den Auflageflä-
chen des Motorgehäuses und des Haltewinkels.
Kontrollieren Sie anschließend, dass die Oberflä-
che sauber sowie öl- und fettfrei ist.
Achtung:
Beachten Sie bei Verwendung von
Entfettungsmittel die Anweisungen
des Herstellers.
⅔ ⅓
Der Mittelpunkt des Konnektivitätsmoduls soll
sich waagrecht bei ⅓ der Gehäuselänge zur
Antriebsseite hin befinden.
3
Anweisungen für die Verwendung von LOCTITE®
Achtung:
HY 4090™
Befolgen Sie bei Verwendung des
Klebers auch die Anweisungen und
Für den Gebrauch müssen Teil A und Teil B des
Sicherheitshinweise des Herstellers.
Zwei komponentenklebers richtig gemischt werden:
1. Stellen Sie die Doppelkartusche eine Minute
lang aufrecht, damit Luftblasen in der Kartu-
sche nach oben steigen können.
2. Halten Sie die Kartusche weiterhin aufrecht
und setzen Sie sie in die Dosierpistole ein.
3. Mit der Spitze nach oben entfernen Sie die
Kappe und drücken Sie eine kleine Menge
heraus, um Blasen zu entfernen und einen
gleichmäßigen Klebstofftransport sicherzustellen.
4. Stecken Sie die Statik-Mischdüse auf.
5. Um eine ausreichende Vermischung zu errei-
chen, drücken Sie den ersten halben Milliliter
Kleber aus der Mischdüse heraus und entsor-
gen Sie diesen.
Applizieren Sie den gemischten Kleber auf die
Montagefläche an dem zu befestigenden Monta-
gewinkel. Fügen Sie die Teile sofort nach dem
Applizieren des gemischten Klebers zusammen.
Fixieren Sie die Verbindung so lange, bis eine
ausreichende Handfestigkeit des Klebers erreicht
ist. Vermeiden Sie bis zur Handfestigkeit des
Klebers ein Verschieben der zusammengefügten
Teile (definierte Verarbeitungszeit 3 min).
Die Klebeverbindung erreicht ihre volle Festigkeit
nach der vom Klebstoffhersteller genannten
Aushärtungszeit. Empfohlen wird eine Aushärtungs-
3 min
zeit von 24 Stunden für Standardanwendungen.
Fahren Sie mit der Inbetriebnahme des Konnekti-
vitätsmoduls gemäß den Anweisungen in Kapitel
5.1 „Anschließen der Batterie" in der Betriebsanlei-
tung für das Konnektivitätsmodul SIMOTICS
CONNECT 400 fort.
SIMOTICS CONNECT 400 – Betriebsanleitung
https://support.industry.siemens.com/cs/ww/en/view/109766915
