D717 Bedienungsanleitung
A
nlage 3 - Wandaufhängung

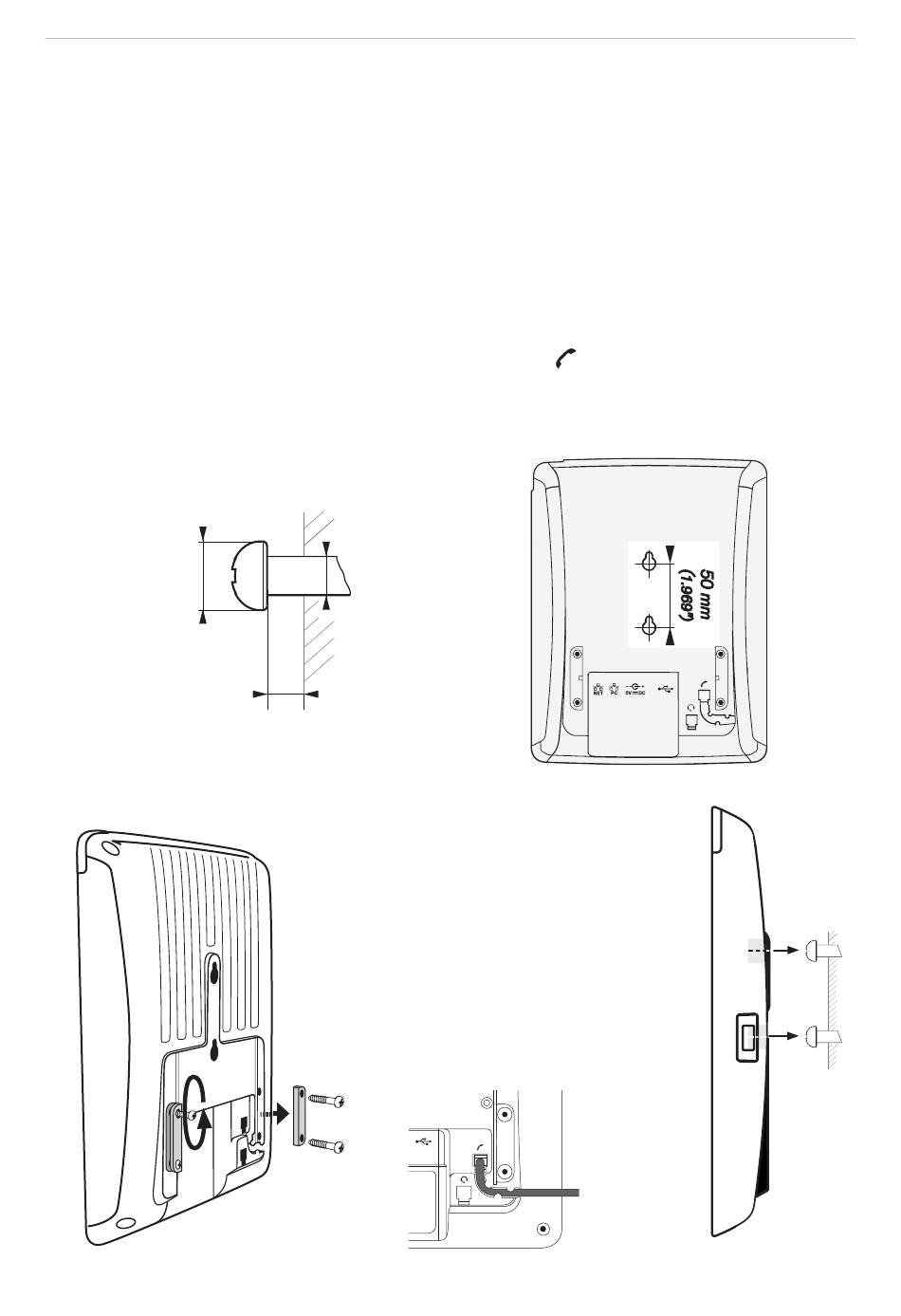

Für die Wandaufhängung sind zwei Schrauben (Kopfdurchmesser zwischen 6 und 9 mm, Durch-
messer des Stifts max. 4,5 mm) und ggfls. zwei Dübel erforderlich, die nicht im Lieferumfang
enthalten sind.
1. Befestigen Sie die Schrauben gemäß den in Abb. 1 und 2 angegebenen Maßen übereinander an
der Wand.
2. Schrauben Sie die Halteschienen für den Gerätefuß von der Unterseite des Gehäuse ab (Abb. 3).
3. Verbinden Sie das lange Ende des Hörerkabels mit der mit "
Rückseite des Telefons und legen Sie das Hörerkabel in die Vertiefung an der rechten unteren
Ecke (Abb. 4).
4. Schieben Sie die beiden Aussparungen an der Gehäuserückseite auf die Schrauben. (Abb. 5).
ø max: 9 mm
(0.354")
ø min: 6 mm
(0.236")
Distance to wall
Abstand zur Wand
Distance au mur
Distanza dalla parete
Distancia a la pared
Distância à parede
Abb. 1
Abb. 3
ø max
4,5 mm
(0.177")
∼ 4 mm (0.157")
Abb. 4
" markierten Buchse an der
Abb. 2
117
Anlage 3 - Wandaufhängung
Abb. 5
