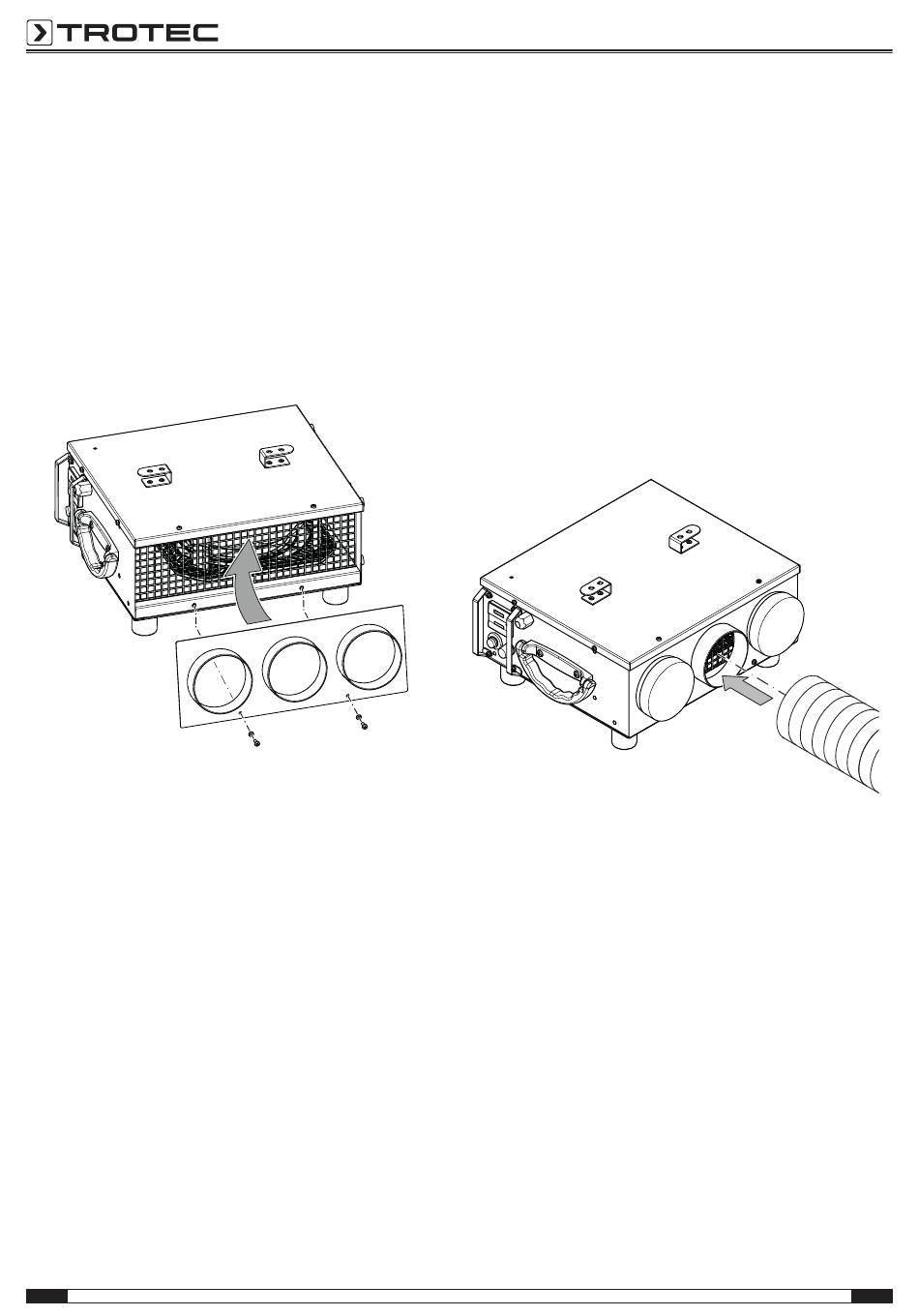

Adapterplatte montieren (optional)
Sie können optional erhältliche Adapterplatten für 3, 8 oder
12 Schlauchanschlüsse am Gerät montieren.
Die Adapterplatte für 3 Anschlüsse wird im Folgenden als
Beispiel gewählt. Die Adapterplatte mit 8 bzw. 12 Anschlüssen
werden genauso montiert.
1. Lösen Sie die beiden Schrauben am Luftauslass.
2. Schieben Sie die Adapterplatte von unten vor den
Luftauslass. Achten Sie dabei darauf, dass Sie die
Adapterplatte in die Aufnahme schieben, damit diese
richtig sitzt.
3. Schrauben Sie die Adapterplatte mit den beiden Schrauben
fest.
6
Schlauch anschließen (optional)
Sie können alle Anschlüsse der optional erhältlichen
Adapterplatte mit Schläuchen belegen.
Nicht verwendete Anschlüsse sollten mit den passenden
Verschlusskappen versehen werden, damit der Luftstrom nicht
abgeschwächt wird.
Die Adapterplatte für 3 Anschlüsse wird im Folgenden als
Beispiel gewählt. Die Schläuche für die Adapterplatte mit 8 bzw.
12 Anschlüssen werden genauso angeschlossen.
Um einen Schlauch anzuschließen, gehen Sie folgendermaßen
vor:
1. Überprüfen Sie die Adapterplatte auf festen Sitz.
2. Schließen Sie den Schlauch mit dem richtigen
Durchmesser an einen Schlauchanschluss an.
Nutzen Sie für einen besseren Halt der Schläuche eine
passende Schlauchschelle oder Kabelbinder.
Netzkabel anschließen
• Stecken Sie den Netzstecker in eine ordnungsgemäß
abgesicherte Netzsteckdose.
