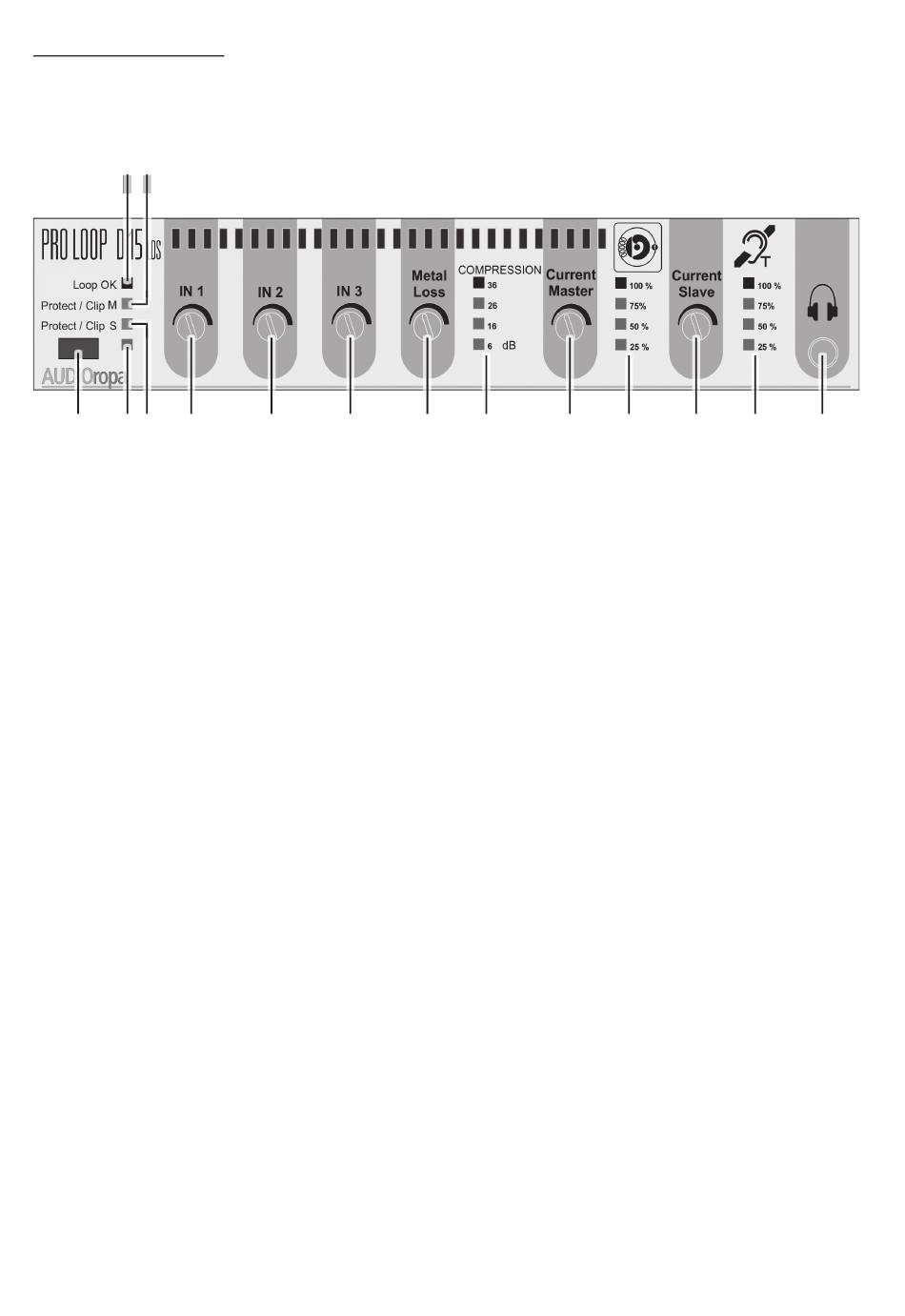

4.3 Vorderseite und Bedienelemente

2 3 2 3 2 3
1 4 5 6
1 Einschaltknopf
2 LED »Loop OK«. Diese grüne LED leuchtet wenn die Ringschleifenleitungen fehlerfrei
funktionieren.
3 LED »Protect / Clip M« Fehleranzeige. Diese rote LED leuchtet falls die Verstärkerein-
heit für die Masterschleife überlastet ist oder die Masterschleife Fehler aufweist.
4 Power LED, ON / OFF. Diese LED zeigt die vorliegende Betriebsbereitschaft an.
5 LED »Protect / Clip S« Fehleranzeige. Diese rote LED leuchtet falls die Verstärkerein-
heit für die Slaveschleife überlastet ist oder die Slaveschleife Fehler aufweist
6 Regler Eingang 1 (Line oder Mikrofon). Zum Justieren des Eingangspegel von INPUT 1.
7 Regler Eingang 2 (Line oder Mikrofon). Zum Justieren des Eingangspegel von INPUT 2.
8 Regler Eingang 3 (100V). Zum Justieren des Eingangspegel von INPUT 3.
9 Metal Loss Ausgleichsregler: Zum Ausgleich bei Einfl üssen durch vorhandene Metall-
konstruktionen im Boden.
10 Eingangspegelanzeige.
11 Ausgangsregler für den Stromfl uss in der Masterschleife.
12 Ausgangspegelanzeige der Masterschleife.
13 Ausgangsregler für den Stromfl uss in der Slaveschleife.
14 Ausgangspegelanzeige der Slaveschleife.
15 6.35 mm Kopfhörerbuchse zur Überprüfung des ausgehenden Tonsignals.
