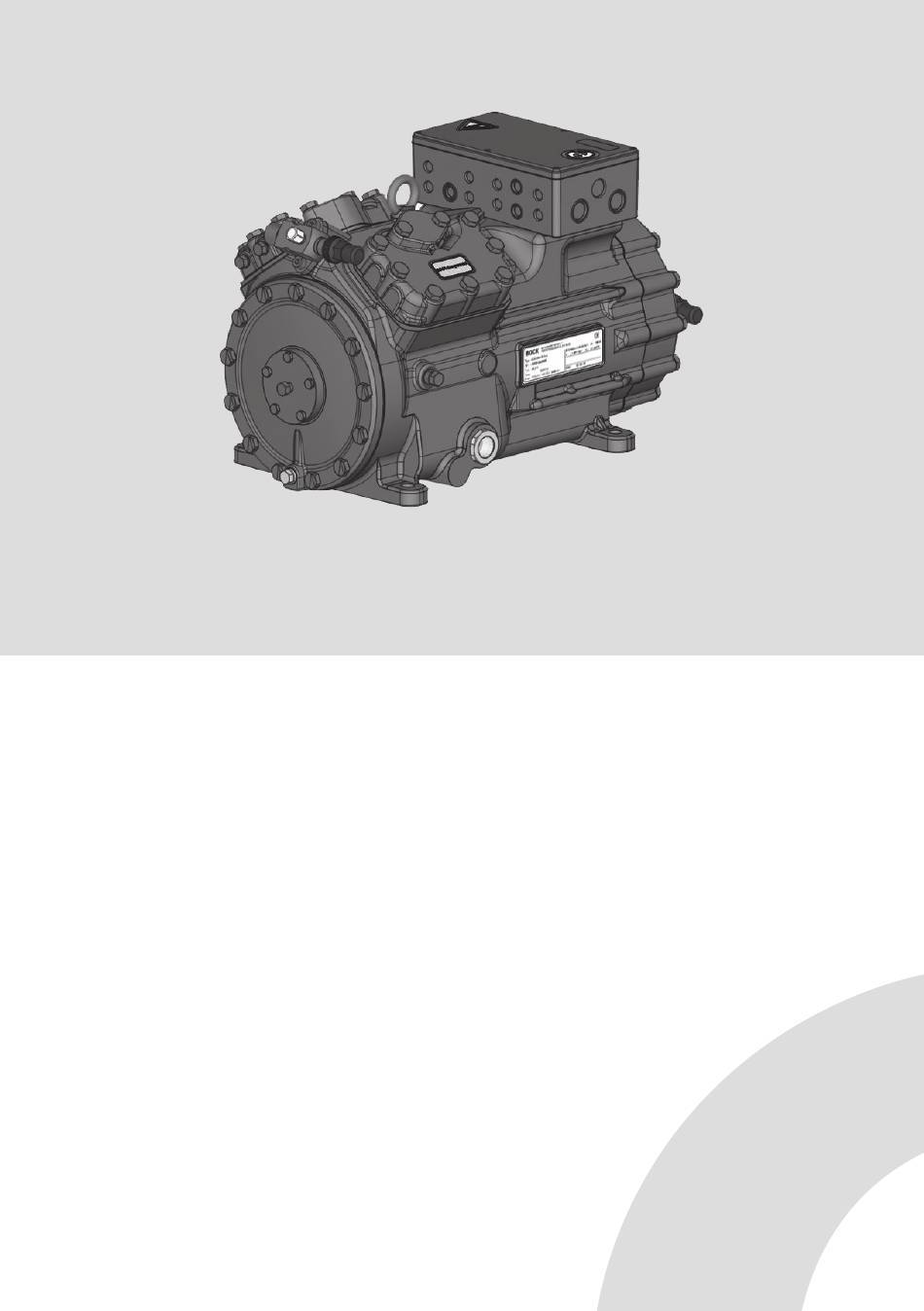

- Seite 1 BOCK HGX 34 e -polig Montageanleitung Assembly instructions Instructions de montage Instrucciones de montaje BOCK ® colour the world of tomorrow...
- Seite 3 BOCK HGX 34 e -polig Montageanleitung 96421-01.2021-D Originalanleitung HGX34e/255-2 HGX34e/315-2 HGX34e/315-2 S HGX34e/380-2 BOCK ® colour the world of tomorrow...
-
Seite 4: Zu Dieser Anleitung
Diese Anleitung soll zusammen mit der Anlage, in die der Verdichter eingebaut wird, an den End- kunden weitergegeben werden. Hersteller Bock GmbH 72636 Frickenhausen Kontakt Bock GmbH Benzstraße 7 72636 Frickenhausen Deutschland Telefon +49 7022 9454-0 Telefax +49 7022 9454-137 www.bock.de service@bock.de... -
Seite 5: Inhaltsverzeichnis
Inhalt Seite Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen 1.2 Notwendige Qualifikation des Personals 1.3 Allgemeine Sicherheitshinweise 1.4 Bestimmungsgemäßer Gebrauch Produktbeschreibung 2.1 Kurzbeschreibung 2.2 Typschild 2.3 Typschlüssel Einsatzbereiche 3.1 Kältemittel 3.2 Ölfüllung 3.3 Einsatzgrenzen Montage Verdichter 4.1 Lagerung und Transport 4.2 Aufstellung 4.3 Maximal zulässige Schräglage 4.4 Rohranschlüsse 4.5 Rohrleitungen 4.6 Verlegen von Saug- und Druckleitung... -
Seite 6: Sicherheit
1 | Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen: GEFAHR Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, unmittelbar zum Tod oder schweren Verletzungen führt WARNUNG Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, möglicherweise zum Tod oder schweren Verletzungen führt VORSICHT Hinweis auf eine gefährliche Situation, die, wenn sie nicht... -
Seite 7: Allgemeine Sicherheitshinweise
1 | Sicherheit 1.3 Allgemeine Sicherheitshinweise WARNUNG Unfallgefahr. Kältemittelverdichter sind druckbeaufschlagte Maschinen und erfordern daher besondere Vorsicht und Sorgfalt in der Handhabung. Der maximal zulässige Überdruck darf auch zu Prüfzwecken nicht überschritten werden. Verbrennungsgefahr! - Entsprechend den Einsatzbedingungen können Oberflächen- temperaturen von über 60°C auf der Druckseite bzw. unter 0°C auf der Saugseite erreicht werden. -
Seite 8: Produktbeschreibung

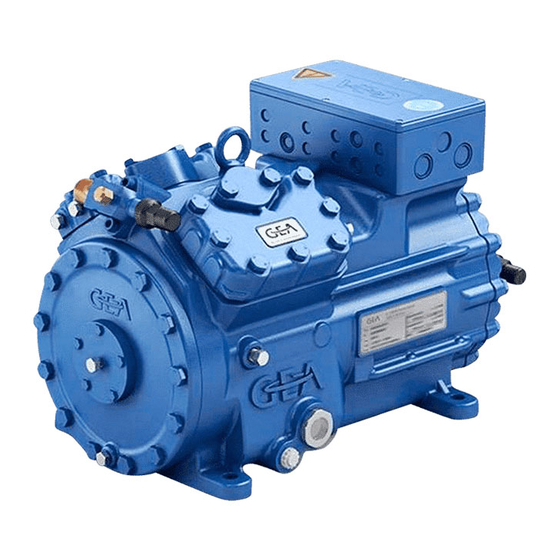

2 |Produktbeschreibung 2.1 Kurzbeschreibung • Halbhermetischer Vierzylinder-Hubkolbenverdichter mit Ölpumpenschmierung. • Sauggasgekühlter Antriebsmotor Transportöse Druckab- sperrventil Ventilplatte Typschild Ölpumpe Ölschauglas Abb. 1 Klemmenkasten Zylinderdeckel Triebwerksteil Saugab- Motorteil sperrventil Abb. 2 Maße und Anschlüsse finden Sie im Kapitel 9... -
Seite 9: Typschild (Beispiel)
2 | Produktbeschreibung 2.2 Typschild (Beispiel) BOCK Bock GmbH, Benzstr. 7 72636 Frickenhausen, Germany HGX34e/315-2 AX38125A001 27,3 27,3 24,3A 117A 32,8 19/28 IP66 SE 55 SE 55 Abb. 3 Spannung, Schaltung, Frequenz Typbezeichnung Nenndrehzahl Maschinennummer Hubvolumen maximaler Betriebsstrom Werkseitig eingefüllte Ölsorte Anlaufstrom (Rotor blockiert) 10 Schutzart Klemmenkasten ND (LP): max. zulässiger Überdruck Niederdruckseite... -
Seite 10: Einsatzbereiche
3.3 Einsatzgrenzen ACHTUNG Der Verdichterbetrieb ist innerhalb der Einsatzgrenzen möglich. Diese finden Sie im Bock Verdichterauswahlprogramm (VAP) unter vap.bock.de. Beachten Sie die dort angegebenen Hinweise. - Zulässige Umgebungstemperatur (-20°C) - (+60°C) - Max. zulässige Verdichtungsendtemperatur 140°C. - Max. zulässige Schalthäufigkeit 8x /h. - Mindestlaufzeit 3 Min. Beharrungszustand (kontinuierliche Betriebsbedingung) muss erreicht werden. - Seite 11 3 | Einsatzbereiche ACHTUNG Beim Betrieb im Unterdruckbereich besteht die Gefahr von Lufteintritt auf der Saugseite. Dadurch können chemische Reaktionen, Druckanstieg im Verflüssiger und eine überhöhte Druckgastemperatur hervorgerufen werden. Vermeiden Sie un- bedingt Lufteintritt! Max. zulässiger Überdruck (LP/HP) LP = Niederdruck 19/28 bar HP = Hochdruck...
-
Seite 12: Montage Verdichter
Zeichnung, oder an Hand der nach dieser 2010 Datum Name Zeichnung hergestellten Gegenstände durch den Abnehmer oder Dritte ist nicht gestattet. Erstellt 19.04. Kurz Wir behalten uns alle Rechte, gemäß DIN ISO 16016 an dieser Zeichnung vor. Geprüft Passung Benzstraße 7 72636 Frickenhausen Germany www.bock.de Freigabe... -
Seite 13: Rohranschlüsse
4 | Montage Verdichter 4.4 Rohranschlüsse ACHTUNG Beschädigungen möglich. Löten Sie nicht solange der Verdichter unter Druck steht. Durch Überhitzung können Schäden am Ventil auftreten. Entfernen Sie daher zum Löten den Rohrstutzen vom Ventil, bzw. kühlen Sie während und nach dem Löten den Ventilkörper. Löten Sie nur mit Schutzgas, um Oxidationsprodukte (Zunder) zu verhindern. -
Seite 14: Bedienen Der Absperrventile
4 | Montage Verdichter 4.7 Bedienen der Absperrventile Vor dem Öffnen oder Schließen des Absperrventils lösen Sie die Ventilspindelabdichtung um ca. ¼ Umdrehung entgegen dem Uhrzeigersinn. Nach dem Betätigen des Absperrventils ziehen Sie die Ventilspindelabdichtung im Uhrzeigersinn wieder an. lösen anziehen Ventilspindelabdichtung Abb. -
Seite 15: Funktionsweise Der Absperrbaren Serviceanschlüsse Druckabsperrventil
4 | Montage Verdichter 4.9 Funktionsweise der absperrbaren Serviceanschlüsse Druckabsperrventil Serviceanschluss geschlossen Rohranschluss Anschluss Spindel gesperrt Verdichter Abb. 12 Öffnen des Absperrventils: Spindel: nach links (gegen den Uhrzeiger) bis zum Anschlag aufdrehen. —> Absperrventil voll geöffnet / Service-Anschluss geschlossen Serviceanschluss geöffnet Rohranschluss Anschluss Spindel offen Abb. 13 Öffnen des Serviceanschlusses Verdichter Spindel: 1/2 -1 Umdrehung nach rechts drehen. -
Seite 16: Elektrischer Anschluss
5 | Elektrischer Anschluss GEFAHR Stromschlaggefahr! Hochspannung! Führen Sie Arbeiten nur bei spannungslosem Zustand der elektrischen Anlage aus! ACHTUNG Beim Anbau von Zubehörteilen mit elektrischer Leitung, muss für die Leitungsverlegung ein Mindestbiegeradius von 3 x Kabeldurch- messer eingehalten werden. INFO Schließen Sie den Verdichtermotor gemäß... -
Seite 17: Anschluss Des Antriebsmotors Mit Sternschaltung
5 | Elektrischer Anschluss 5.2 Anschluss des Antriebsmotor mit Sternschaltung Bezeichnung auf dem Typschild Stern-Dreieck-Anlauf ist nur bei Spannungsversorgung mit 230 V möglich. Beispiel: L1 L2 400 V Y nur Direktstart L1 L2 5.3 Anschluss des Antriebsmotors mit Part-Winding-Schaltung 96027-11.06-DGbF Bezeichnung auf dem Typschild Y/YY Beispiel:... -
Seite 18: Schaltplan Für Direktstart
5.4 Schaltplan für Direktstart FC1.1 I> I> I> FC1.1 L3 N PE -EC1 Θ B1 B2 INT69G Anschlußkasten Verdichter Abb. 14 Kaltleiter (PTC-Fühler) Motorwicklung Wärmeschutzthermostat (PTC-Fühler) Schutzeinrichtung Laststromkreis Sicherung Steuerstromkreis Hochdrucksicherheitswächter Sicherheitskette (Hoch-/Niederdrucküberwachung) Freigabeschalter (Thermostat/Pressostat) - Seite 19 L1.1 L2.1 L3.1 L1.2 P> Θ Θ Hauptschalter Schalter Steuerspannung Verdichtermotor Verdichterschütz INT69 G Elektronisches Auslösegerät INT69 G Ölsumpfheizung...
-
Seite 20: Elektronisches Auslösegerät Int69 G
5 | Elektrischer Anschluss 5.5 Elektronisches Auslösegerät INT69 G Der Verdichtermotor ist mit Kaltleiter-Temperaturfühlern (PTC) ausgerüstet, die mit dem elek- tronischen Auslösegerät INT69 G im Klemmenkasten verbunden sind. Bei Übertemperatur in der Motorwicklung schaltet das INT69 G den Motorschütz ab. Die Wiedereinschaltung kann nach Abkühlung nur dann erfolgen, wenn die elektronische Verriegelung des Ausgangsre- lais (Klemmen B1+B2) durch Unterbrechnung der Versorgungsspannung aufgehoben wird. -
Seite 21: Externer Anschluss Int69 G
5 | Elektrischer Anschluss 5.7 Externer Anschluss INT69 G Schaltschrank Schaltschrank INT69G INT69G Kaltleiter (PTC-Fühler) Motorwicklung 8 09 10 11 12 Wärmeschutzthermostat 8 09 10 11 12 (PTC-Fühler) Ölsumpfheizung Klemmenkasten Abb. 16 5.8 Funktionsprüfung des Auslösegerätes INT69 G Vor der Inbetriebnahme nach Störungsbehebung oder Änderungen im Steuerstromkreis das Auslösegerät auf Funktion prüfen. Führen Sie dazu diese Prüfung mit Hilfe eines Durchgangsprüfers oder eines Messgerätes durch. -
Seite 22: Inbetriebnahme
6 | Inbetriebnahme 6.1 Vorbereitungen zur Inbetriebnahme INFO Um den Verdichter vor unzulässigen Betriebsbedingungen zu schützen, sind anlagenseitig Hoch- und Niederdruck-Presso- state zwingend erforderlich. Der Verdichter ist im Werk probegelaufen und auf sämtliche Funktionen geprüft worden. Besondere Einlaufvorschriften müssen daher nicht beachtet werden. Kontrollieren Sie den Verdichter auf Transportschäden! 6.2 Druckfestigkeitsprüfung Der Verdichter wurde im Werk auf Druckfestigkeit geprüft. Sofern die gesamte Anlage einer Druck- festigkeitsprüfung unterzogen wird, soll diese gemäß... -
Seite 23: Inbetriebsetzung
6 | Inbetriebnahme Vergewissern Sie sich, dass Saug- und Druckabsperrventile geöffnet sind. Füllen Sie das Kältemittel (Vakuum brechen) bei abgeschaltetem Verdichter flüssig direkt in den Verflüssiger bzw. Sammler. Eine nach Inbetriebnahme erforderlich werdende Kältemittelergänzung kann entweder gasförmig in die Saugseite oder - unter entsprechenden Vorsichtsmaßnahmen - auch flüssig am Verdamp- fereingang eingefüllt werden. ACHTUNG Vermeiden Sie Überfüllung der Anlage mit Kältemittel! Um Konzentrationsverschiebungen zu vermeiden, dürfen zeotrope Kältemittelgemische (z.B. -
Seite 24: Wartung
Altöl vorschriftsmäßig entsorgen, nationale Vorschriften beachten. Jährliche Kontrollen: Ölstand, Dichtheit, Laufgeräusche, Drücke, Temperaturen, Funktion der Zusatzeinrichtungen wie Ölsumpfheizung, Druckschalter. 7.3 Ersatzteilempfehlung/Zubehör Verfügbare Ersatzteile und passendes Zubehör finden Sie in unserem Verdichterauswahlprogramm unter vap.bock.de sowie auf bockshop.bock.de. Verwenden Sie nur Original Bock Ersatzteile! -
Seite 25: Auszug Aus Der Schmierstofftabelle
7 | Wartung 7.4 Auszug aus der Schmierstofftabelle Die im Werk serienmäßig eingefüllte Ölsorte ist auf dem Typschild vermerkt. Diese Ölsorte sollte bevorzugt eingesetzt werden. Alternativen dazu sind in nachfolgendem Auszug aus unserer Schmierstofftabelle aufgeführt. Kältemittel Bock Serienölsorte Empfohlene Alternativen Fuchs Reniso Triton SEZ 32 HFKW Esso/Mobil EAL Arctic 46 Fuchs Reniso Triton SE 55 (z.B. -
Seite 26: Technische Daten
8 | Technische Daten Ölfüllung Gewicht 380-420 V Y - 3 - 50 Hz Zylinderzahl... -
Seite 27: Maße Und Anschlüsse
Passung / Clearance he grant of a patent, utility model or design. GEA Bock GmbH - Benzstraße Zust. / Rev. GEA Bock GmbH - Benzstraße 7 - 72636 Frickenhausen - Germany - www.bock.de Maß / Dimension Passung / Clearance Änd.-Nr. / Mod-No. -
Seite 28: Einbauerklärung
BOCK ® 10| Einbauerklärung Einbauerklärung für unvollständige Maschinen im Sinne der EG-Maschinenrichtlinie 2006/42/EG, Anhang II 1. B Hersteller: Bock GmbH Benzstraße 7 72636 Frickenhausen, Deutschland Wir als Hersteller erklären in alleiniger Verantwortung, dass die unvollständige Maschine Bezeichnung: Halbhermetischer Verdichter Typen: HG(X)12P/60-4 S (HC) ... -
Seite 29: Service
11 | Service Sehr geehrter Kunde, bei Fragen zu Montage, Betrieb und Zubehör wenden Sie sich bitte an unsere Anwendungs- technik oder an den Kältefachgroßhandel bzw. unsere Vertretung. Das Bock Serviceteam erreichen Sie telefonisch über +49 (0)7022 9454-0 oder via service@bock.de Ihre Bock GmbH... - Seite 30 BOCK ® Bock GmbH Benzstraße 7 72636 Frickenhausen Deutschland Tel +49 7022 9454-0 Fax +49 7022 9454-137 www.bock.de © Bock GmbH. All rights reserved. Subject to modifications. Printed in Germany.
