Planung | Konstruktionsdetails

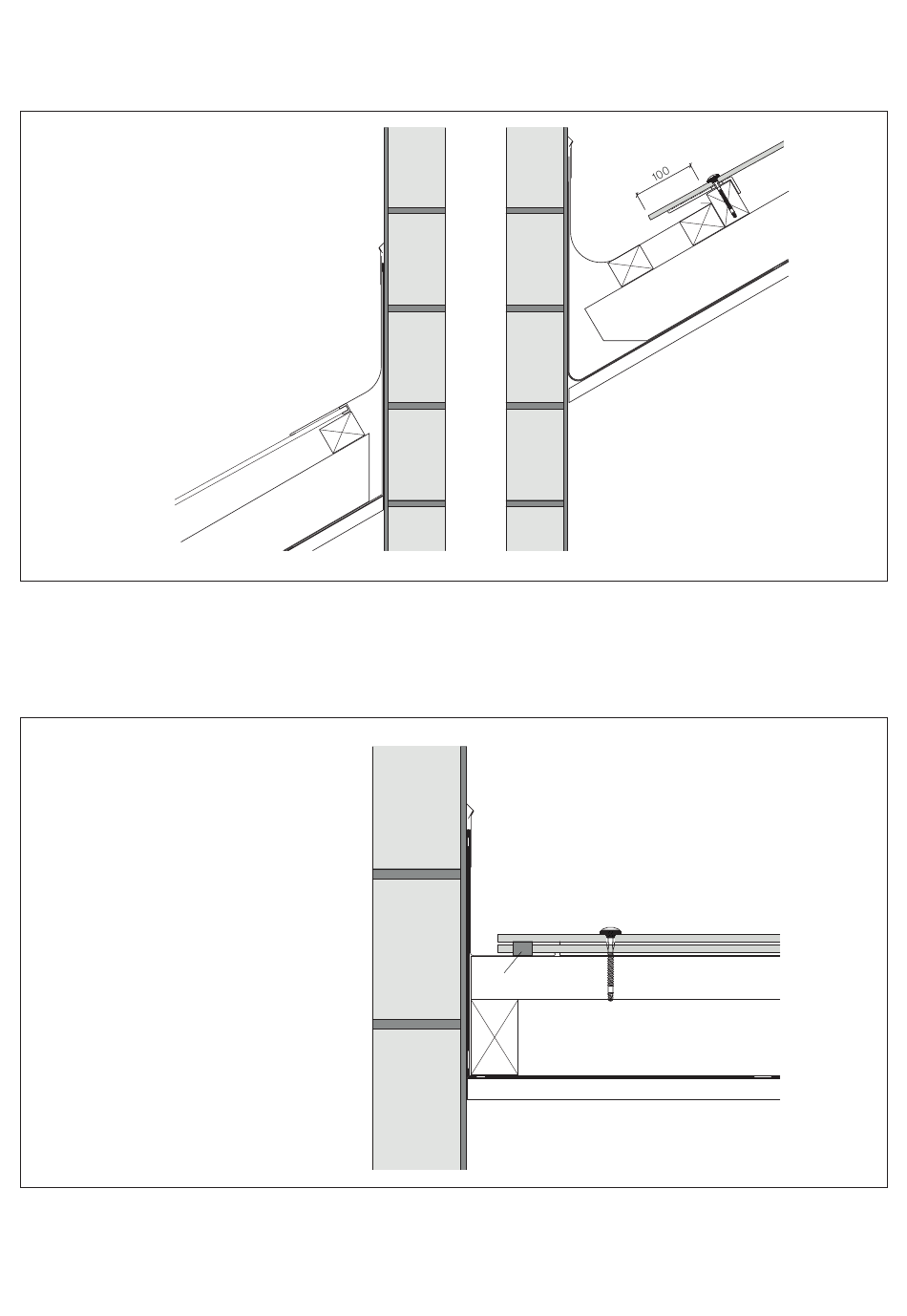

Kaminanschluss, Vertikalschnitt
1 Aura 2-Ergänzungsplatte
2 Holzschraube ø 6,5x77 mm T30 ,
V2A eingefärbt, SCFW-S-BAZ
3 Dachlattung 62x45 mm
4 Dachlattung 45x62 mm
5 Konterlattung
6 Plattenauflager
7 Aufsteckprofil
8 Blecheinfassung
9 Kamin
Bei größeren Ausbauten müssen die unteren Aura 2-Ergänzungsplatten zusätzlich befestigt werden.
Kaminanschluss, Horizontalschnitt
1 Aura 2-Ergänzungsplatte
2 Holzschraube ø 6,5x77 mm T30, V2A
eingefärbt, SCFW-S-BAZ
3 Dachlattung 62x45 mm
4 Konterlattung
5 Dichtungsband, 25x10-20 mm
6 Blecheinfassung
7 Kamin
Obere Ecken an Aura 2-Ergänzungsplatten zurückschneiden.
9
8
7
7
6
5 5
4
26
1
2
6
4
3
5
2
1
3
